Harmony RXG21B7PV stikbensrelæ med sokkel og testknap, 2 C/O, 5 A, 24 VAC

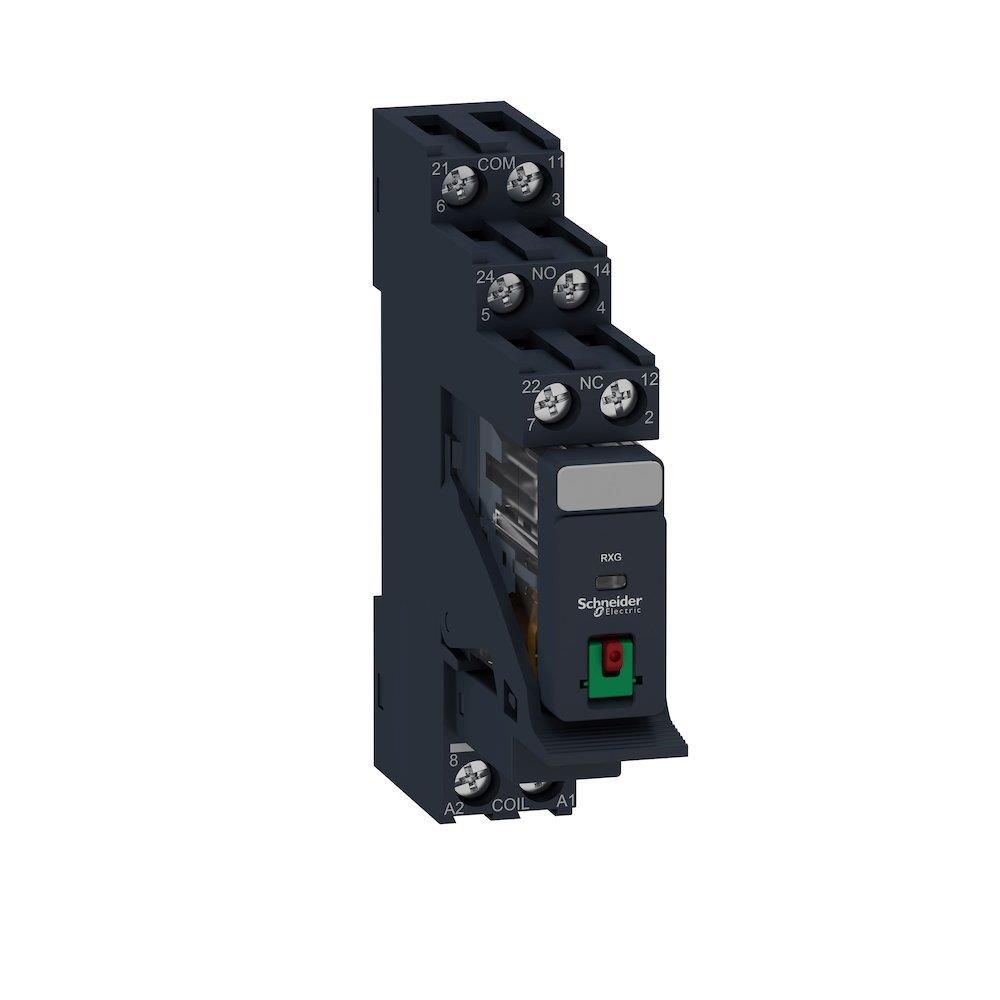

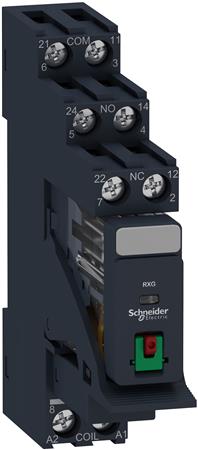

Schneider Electric Harmony RXG21B7PV stikbensrelæ med sokkel, 2 skiftekontakter på 5 A og rød testknap, set skråt forfra.Schneider Electric Harmony RXG21B7PV stikbensrelæ med sokkel set mere lige forfra, med synlige terminalskruer og rød testknap.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 28/11 - torsdag d. 10/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 28/11 - torsdag d. 10/12
GLS Erhverv49,00 kr.Mandag d. 30/11 - torsdag d. 10/12
GLS Hjemmelevering59,00 kr.Mandag d. 30/11 - torsdag d. 10/12
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
Komplet Harmony RXG21B7PV-stikbensrelæ med RGZE1S48M-sokkel, varistor, testknap og 2 C/O AgSn-kontakter på 5 A. Spolespænding: 24 VAC. Læs mere…
  • Varenr.:
    7522605575
  • EAN nr.:
    3606489562861
  • Typenr.:
    RXG21B7PV
pr. stk. inkl. moms
157,00 kr.

Måske interessant?

Beskrivelse

Komplet stikbensrelæ med sokkel

Harmony RXG21B7PV er et monostabilt stikbensrelæ til RGZ-relæsokler. Det leveres monteret i en RGZE1S48M-sokkel med holdebøjle, som fastholder relæet i soklen, også under vibrationer. Relæet har upolariseret AC-betjening og 2 C/O AgSn-kontakter med en mærkestrøm på 5 A.

Harmony RXG-serien har kraftige stikben og en serie-bredde på 16 mm. Relæets mål er 15 mm i bredden, 72 mm i dybden og 79 mm i højden. Kapslingsklassen er IP20.

Funktioner

  • Indbygget testknap: Tryk på den røde knap for momentan påvirkning, eller vip den grønne del op for at tvangskoble relæet.
  • En mekanisk indikator over testknappen viser med et orange mærke, om relæet er trukket.
  • Soklen har en monteret varistor til beskyttelse mod uønskede transienter, især ved udkobling af spoler. Varistorens LED viser, når relæet har forsyning. Attributterne angiver ikke LED-visning på selve relæet.
  • Relæet har en påbygget mærkeplade til opmærkning.
  • Relæet har aftagelige klemmer og stikforbindelse. Det har ikke tvangsførte kontakter.
  • Levetiden er angivet til 100.000 koblinger, afhængigt af belastningsgrad og type.

Elektriske data

  • Forsyning og spolespænding: 24 VAC; spolespændingsområdet er 0–24 V ved 50 Hz og 60 Hz.
  • Egetforbrug: 0,82 VA.
  • Mindste indkoblingsstrøm på kontaktsættet: 10 mA.
  • Antal skiftekontakter: 2. Antal brydekontakter: 0. Antal sluttekontakter: 0.

Kompatibilitet og tilbehør

RXG-relæerne kan vælges med 1 C/O-kontakt på 10 A eller 2 C/O-kontakter på 5 A, med eller uden testknap og indbygget lysdiode. Et beskyttelsesmodul med diode, varistor eller RC-led kan monteres direkte i relæsoklen, hvis det er nødvendigt.

Soklerne RGZE1SxxM og RGZExxP har separate terminaler til forsyning og kontaktsæt. Serien omfatter blandt andet soklerne RGZE1S35M og RGZE1S48M. Soklen kan opmærkes yderligere med RSZL300-opmærkningsplader. Sløjfeskinnen RGZS08, som fås som tilbehør til soklerne, kan forbinde spolespændingen til op til 8 relæer.

Specifikationer og godkendelser

  • Type: RXG21B7PV.
  • Produktnummer: 7522605575.
  • EAN: 3606489562861.
  • Kapslingsklasse: IP20.
  • Oprindelsesland: CN.
  • RXG-serien har UL- og CSA-godkendelse til brug i USA og Canada samt DNV/GL-certifikat til marine applikationer.

Specifikationer

  • Varenummer:
    7522605575
  • EAN nummer:
    3606489562861
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    RXG21B7PV
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydekontakter:
    0.0
  • Antal skiftekontakter:
    2.0
  • Antal sluttekontakter:
    0.0
  • anvendes til:
    RGZ relæsokler
  • Bredde:
    15.0 mm
  • Drev polarisering:
    Upolariseret
  • Dybde:
    72.0 mm
  • Elektrisk forbindelse:
    Stikforbindelse
  • Højde:
    79.0 mm
  • Kapslingsklasse IP:
    IP20
  • Komplet med sokkel:
    Ja
  • Kontakttype:
    Andet
  • Mærkstrøm:
    5A
  • Materiale kontakt:
    Andet
  • Materiale kontaktindsats:
    Andet
  • Materiale kontaktoverflade:
    Andet
  • Med aftagelige klemmer:
    Ja
  • Med LED-visning:
    Nej
  • Med tvangsførte kontakter:
    Nej
  • Nominel strøm:
    5.0 A
  • Omskiftnings karakteristik:
    Monostabil
  • Spænding:
    24 ACV
  • Spændingstype for betjening:
    AC
  • Spolespænding 50HZ:
    0 - 24 V
  • Spolespænding AC 60HZ:
    0 - 24 V
  • Producent/forhandler:
    Schneider Electric
