Harmony RXG stikbensrelæ med sokkel, LED og testknap, 1 C/O, 24 VAC

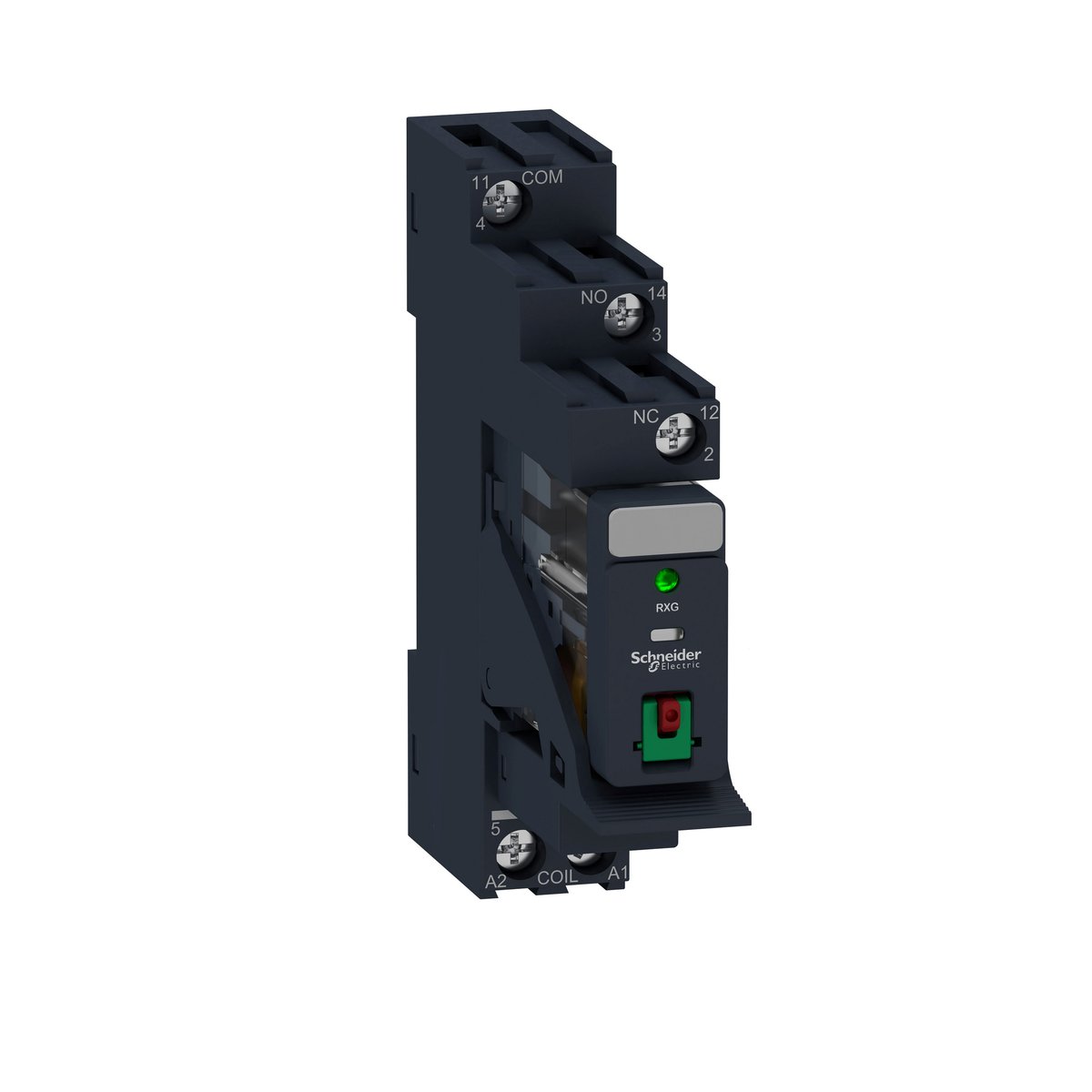

Schneider Electric Harmony RXG-stikbensrelæ med sokkel, set skråt forfra med grøn LED og rød testknap.Schneider Electric Harmony RXG-stikbensrelæ med sokkel, vist i mindre format med synlige tilslutningsklemmer, grøn LED og rød testknap.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 14/11 - torsdag d. 26/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 14/11 - torsdag d. 26/11
GLS Erhverv49,00 kr.Mandag d. 16/11 - torsdag d. 26/11
GLS Hjemmelevering59,00 kr.Mandag d. 16/11 - torsdag d. 26/11
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 13/11 - onsdag d. 25/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
Komplet Harmony RXG12B7PV-stikbensrelæ med RGZE1S35M-sokkel, varistor, LED og testknap. 24 VAC, 1 C/O-kontakt og IP20. Læs mere…
  • Varenr.:
    7522605520
  • EAN nr.:
    3606489562816
  • Typenr.:
    RXG12B7PV
pr. stk. inkl. moms
160,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Stikbensrelæ med sokkel

Harmony RXG12B7PV er et komplet stikbensrelæ monteret i en RGZE1S35M-relæsokkel. En holdebøjle fastholder relæet i soklen, også under vibrationer. Relæet er beregnet til RGZ-relæsokler og har stikforbindelse, monostabil omskiftning og upolariseret betjening.

Relæet har én C/O-kontakt af AgSn med en angivet kontaktbelastning på 10 A. Produktdataene angiver desuden en mærkstrøm på 5 A. Serien fås også med to C/O-kontakter på 5 A og med eller uden testknap og indbygget LED.

  • Forsyning: 24 VAC
  • Egetforbrug: 0,82 VA
  • Mindste indkoblingsstrøm for kontaktsættet: 100 mA
  • Kapslingsklasse: IP20
  • Mål: 15 mm bred, 72 mm dyb og 79 mm høj. RXG-serien er beskrevet med en bredde på 16 mm.
  • Relæteknologi iht. IEC 61810-7: RT I
  • Aftagelige klemmer og komplet sokkel
  • Ingen tvangsførte kontakter

Test, indikering og beskyttelse

Relæet har en rød testknap, der kan aktiveres momentant, samt en grøn del, der kan vippes op for tvangskobling. En mekanisk indikator med orange markering viser, om relæet er trukket. En grøn LED på fronten viser, når relæet har forsyning. Soklen har en indbygget varistor, som beskytter mod transienter, især ved udkobling af spoler; varistoren har også en LED, der viser forsyning.

RXG-soklerne kan efter behov anvendes med beskyttelsesmodul i form af diode, varistor eller RC-led. Soklerne RGZE1SxxM og RGZExxP har separate terminaler til forsyning og kontaktsæt.

Tilbehør og øvrige data

Relæet har en påbygget mærkeplade til opmærkning. Soklen kan mærkes yderligere med RSZL300-opmærkningsplader. Sløjfeskinnen RGZS08 fås som tilbehør til soklerne og kan forbinde spolespændingen på op til 8 relæer.

  • Oplyst levetid: 100.000 koblinger, afhængigt af belastningsgrad og type
  • UL- og CSA-godkendelse til brug i USA og Canada
  • DNV/GL-certifikat til marineapplikationer

Specifikationer

  • Varenummer:
    7522605520
  • EAN nummer:
    3606489562816
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    RXG12B7PV
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydekontakter:
    0.0
  • Antal skiftekontakter:
    1.0
  • Antal sluttekontakter:
    0.0
  • anvendes til:
    RGZ relæsokler
  • Bredde:
    15.0 mm
  • Drev polarisering:
    Upolariseret
  • Dybde:
    72.0 mm
  • Elektrisk forbindelse:
    Stikforbindelse
  • Højde:
    79.0 mm
  • Kapslingsklasse IP:
    IP20
  • Komplet med sokkel:
    Ja
  • Kontakttype:
    Andet
  • Mærkstrøm:
    5A
  • Materiale kontakt:
    Andet
  • Materiale kontaktindsats:
    Andet
  • Materiale kontaktoverflade:
    Andet
  • Med aftagelige klemmer:
    Ja
  • Med LED-visning:
    Ja
  • Med tvangsførte kontakter:
    Nej
  • Nominel strøm:
    10.0 A
  • Omskiftnings karakteristik:
    Monostabil
  • Relæ teknologi i henhold til IEC 61810-7:
    RT I
  • Spænding:
    24 ACV
  • Spændingstype for betjening:
    AC
  • Spolespænding DC:
    0 - 0 V
  • Producent/forhandler:
    Schneider Electric
