Signalkonverter ACT20M-AI-AO-E-S, 1 kanal, 24 V DC

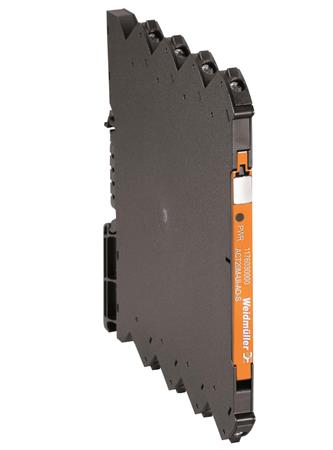

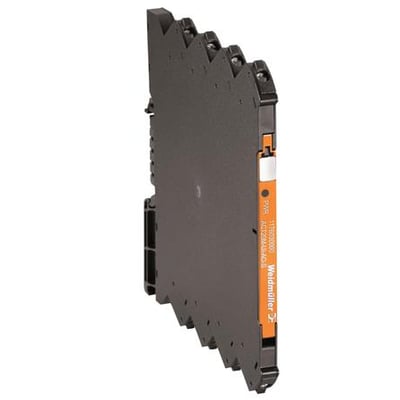

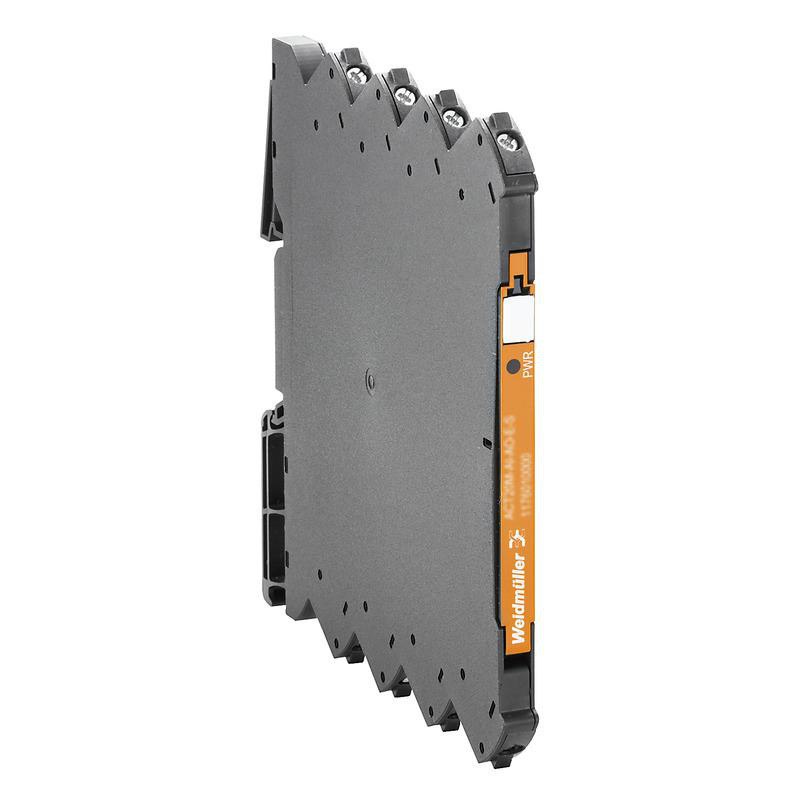

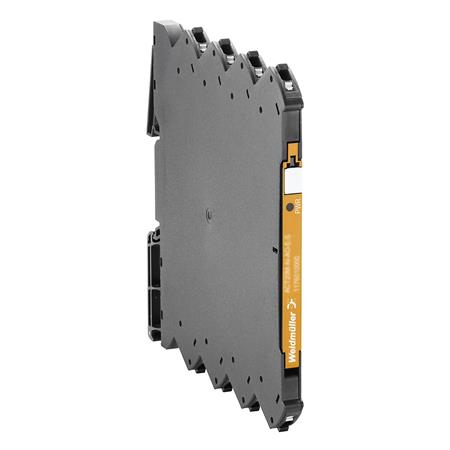

Weidmüller ACT20M-AI-AO-E-S signalkonverter med én kanal og 24 V DC, set skråt med gråt hus og orange mærkefelt.Weidmüller ACT20M-AI-AO-E-S signalkonverter med én kanal og 24 V DC, set skråt med tydelige skrueterminaler øverst.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres tirsdag d. 1/12 - onsdag d. 9/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Tirsdag d. 1/12 - onsdag d. 9/12
GLS Erhverv49,00 kr.Tirsdag d. 1/12 - onsdag d. 9/12
GLS Hjemmelevering59,00 kr.Tirsdag d. 1/12 - onsdag d. 9/12
Click&Collect i Svenstrup (9230)0,00 kr.Mandag d. 30/11 - tirsdag d. 8/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Weidmüller
Konfigurerbar 1-kanals signalkonverter og 3-vejs galvanisk adskiller med I/U-ind- og udgange, 24 V DC-forsyning og IP20-kapsling. Læs mere…
  • Varenr.:
    7986083953
  • EAN nr.:
    4032248970094
  • Typenr.:
    1176010000
pr. stk. inkl. moms
1.180,00 kr.

Måske interessant?

Beskrivelse

Signalkonverter ACT20M-AI-AO-E-S

ACT20M-AI-AO-E-S er en konfigurerbar signalkonverter og galvanisk adskiller uden sensorforsyning. Den har én kanal og kan konfigureres med DIP-switches. Enheden har galvanisk adskillelse mellem indgang og udgang, mellem indgange, mellem udgange samt mellem forsyningsspændingen og øvrige strømkredse.

Indgang og udgang

  • Én indgang og én udgang.
  • Konfigurerbare strømindgange: 0–20 mA og 4–20 mA.
  • Angivne spændingsindgange: 0–5 V, 1–5 V, 2–10 V og 0–10 V.
  • Konfigurerbare strømmålinger på udgangen: 0–10 mA, 0–20 mA og 4–20 mA.
  • Konfigurerbare spændingsudgange: 0–5 V, 1–5 V, 2–10 V og 0–10 V.
  • Indgangsmodstand: >500 kΩ.
  • Belastningsimpedans: mindst 10 kΩ ved spændingsudgang og mindst 600 Ω ved strømmåling, ved maks. 23 mA.
  • Grænsefrekvens (-3 dB): 100 Hz.

Tekniske data

  • Nøjagtighed: <0,2 % af måleområdet.
  • Belastningspåvirkning: 2 %.
  • Responstid: 7 ms.
  • Temperaturkoefficient: 0,015 %/°C. Attributdata angiver desuden temperaturdrift på 5 %/K.
  • Forsyning: 24 V DC ±30 %. Forsyning kan tilsluttes via klemmer eller CH20M-skinnebus.
  • Effektforbrug: 1,2 W.
  • Tilslutning: skrueterminaler.
  • Montering på TS35-montageskinne.
  • Kapslingsklasse: IP20.
  • Mål: 6,1 mm bred, 112,5 mm høj og 114,3 mm dyb.
  • Typebetegnelse: 1176010000.

Klassificering

  • Ingen SIL-klassificering iht. IEC 61508.
  • Ikke egensikker iht. EN 60947-5-6.
  • Ingen udgang for fejlmelding.

Specifikationer

  • Varenummer:
    7986083953
  • EAN nummer:
    4032248970094
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1176010000
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal analoge indgange 0 mA ... 10 mA:
    0.0
  • Antal analoge indgange 0 mA ... 20 mA:
    1.0
  • Antal analoge indgange 0 mA ... 5 mA:
    0.0
  • Antal analoge indgange 0 mV ... 200 mV:
    0.0
  • Antal analoge indgange 0 mV ... 100 mV:
    0.0
  • Antal analoge indgange 0 mV ... 300 mV:
    0.0
  • Antal analoge indgange 0 mV ... 500 mV:
    0.0
  • Antal analoge indgange 0 mV ... 60 mV:
    0.0
  • Antal analoge indgange 0 V ... 10 V:
    1.0
  • Antal analoge indgange 0 V ... 1 V:
    0.0
  • Antal analoge indgange 0 V ... 24 V:
    0.0
  • Antal analoge indgange 0 V ... 2,5 V:
    0.0
  • Antal analoge indgange 0 V ... 2 V:
    0.0
  • Antal analoge indgange 0 V ... 20 V:
    0.0
  • Antal analoge indgange 0 V ... 30 V:
    0.0
  • Antal analoge indgange 0 V ... 5 V:
    1.0
  • Antal analoge indgange -1 V ... 1 V:
    0.0
  • Antal analoge indgange 1 V ... 5 V:
    1.0
  • Antal analoge indgange -10 mA ... 10 mA:
    0.0
  • Antal analoge indgange 10 V ... -10 V:
    0.0
  • Antal analoge indgange 10 V ... 0 V:
    0.0
  • Antal analoge indgange 10 V ... 2 V:
    0.0
  • Antal analoge indgange -100 mV ... 100 mV:
    0.0
  • Antal analoge indgange -2,5 V ... +2,5 V:
    0.0
  • Antal analoge indgange 2 V ... 10 V:
    1.0
  • Antal analoge indgange -2 V ... 2 V:
    0.0
  • Antal analoge indgange -20 mA ... 20 mA:
    0.0
  • Antal analoge indgange 20 mA ... 0 mA:
    0.0
  • Antal analoge indgange 20 mA ... 4 mA:
    0.0
  • Antal analoge indgange -20 V ... 20 V:
    0.0
  • Antal analoge indgange -300 mV ... 300 mV:
    0.0
  • Antal analoge indgange 4 mA ... 20 mA:
    1.0
  • Antal analoge indgange -5 mA ... 5 mA:
    0.0
  • Antal analoge indgange 5 V ... 0 V:
    0.0
  • Antal analoge indgange 5 V ... 1 V:
    0.0
  • Antal analoge indgange -5 V ... +5 V:
    0.0
  • Antal analoge indgange -500 mV ... 500 mV:
    0.0
  • Antal analoge indgange -60 mV ... 60 mV:
    0.0
  • Antal kanaler:
    1.0
  • Antal udgangsområder 0 mA ... 10 mA:
    1.0
  • Antal udgangsområder 0 mA ... 20 mA:
    1.0
  • Antal udgangsområder 0 mA ... 5 mA:
    0.0
  • Antal udgangsområder 0 mV ... 100 mV:
    0.0
  • Antal udgangsområder 0 mV ... 200 mV:
    0.0
  • Antal udgangsområder 0 mV ... 300 mV:
    0.0
  • Antal udgangsområder 0 mV ... 500 mV:
    0.0
  • Antal udgangsområder 0 mV ... 60 mV:
    0.0
  • Antal udgangsområder 0 V ... 1 V:
    0.0
  • Antal udgangsområder 0 V ... 10 V:
    1.0
  • Antal udgangsområder 0 V ... 2,5 V:
    0.0
  • Antal udgangsområder 0 V ... 2 V:
    0.0
  • Antal udgangsområder 0 V ... 20 V:
    0.0
  • Antal udgangsområder 0 V ... 24 V:
    0.0
  • Antal udgangsområder 0 V ... 30 V:
    0.0
  • Antal udgangsområder 0 V ... 5 V:
    1.0
  • Antal udgangsområder -1 V ... 1 V:
    0.0
  • Antal udgangsområder 1 V ... 5 V:
    1.0
  • Antal udgangsområder -10 mA ... 10 mA:
    0.0
  • Antal udgangsområder 10 V ... 0 V:
    0.0
  • Antal udgangsområder -10 V ... 10 V:
    0.0
  • Antal udgangsområder 10 V ... 2 V:
    0.0
  • Antal udgangsområder -100 mV ... 100 mV:
    0.0
  • Antal udgangsområder -2,5 V ... 2,5 V:
    0.0
  • Antal udgangsområder 2 V ... 10 V:
    1.0
  • Antal udgangsområder -2 V ... 2 V:
    0.0
  • Antal udgangsområder 20 mA ... 0 mA:
    0.0
  • Antal udgangsområder -20 mA ... 20 mA:
    0.0
  • Antal udgangsområder 20 mA ... 4 mA:
    0.0
  • Antal udgangsområder -20 V ... 20 V:
    0.0
  • Antal udgangsområder -300 mV ... 300 mV:
    0.0
  • Antal udgangsområder 4 mA ... 20 mA:
    1.0
  • Antal udgangsområder -5 mA ... 5 mA:
    0.0
  • Antal udgangsområder 5 V ... 0 V:
    0.0
  • Antal udgangsområder 5 V ... 1 V:
    0.0
  • Antal udgangsområder -5 V ... 5 V:
    0.0
  • Antal udgangsområder -500 mV ... 500 mV:
    0.0
  • Antal udgangsområder -60 mV ... 60 mV:
    0.0
  • Belastningsindflydelse:
    2.0 %
  • Bredde:
    6.1 mm
  • Dybde:
    114.3 mm
  • Effektforbrug:
    1.2 W
  • Egensikker iht. EN 60947-5-6:
    Nej
  • Elektrisk forbindelse:
    Skrueforbindelse
  • Enhedens byggeform:
    Feltenhed
  • Enhedskontruktion:
    Feltenhed
  • Galvanisk adskillelse mellem udgange:
    Ja
  • Galvanisk adskillelse mellem forsyningsspænding og andre strømkredse:
    Ja
  • Galvanisk adskillelse mellem indgang og udgang:
    Ja
  • Galvanisk adskillelse mellem indgange:
    Ja
  • Højde:
    112.5 mm
  • Kapslingsklasse IP:
    IP20
  • Koblingseffekt:
    0.0 VA
  • Koblingsspænding:
    0.0 V
  • Monteringsmetode:
    Andet
  • SIL i.h.t. IEC 61508:
    Ingen
  • Strømforsyning:
    Aktiv
  • Temperaturdrift:
    5.0 %/K
  • Udgang for fejlmelding:
    Nej
  • Producent/forhandler:
    Weidmüller
