Signalkonverter ACT20M-AI-AO-E-S, 1 kanal, 0–20 mA / 4–20 mA, 20–30 V DC

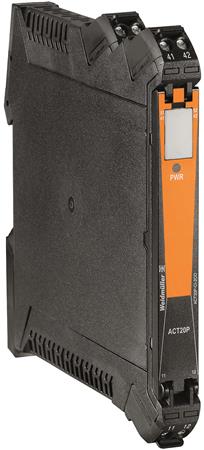

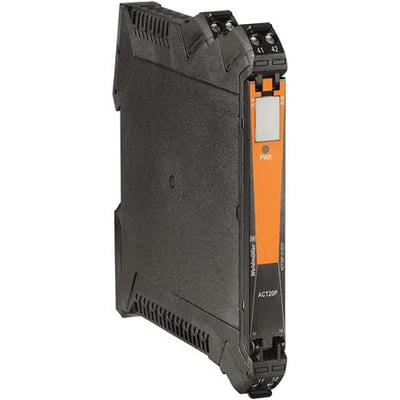

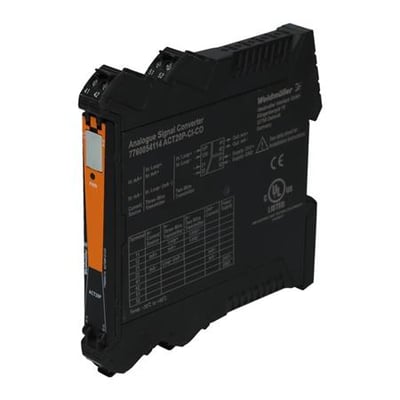

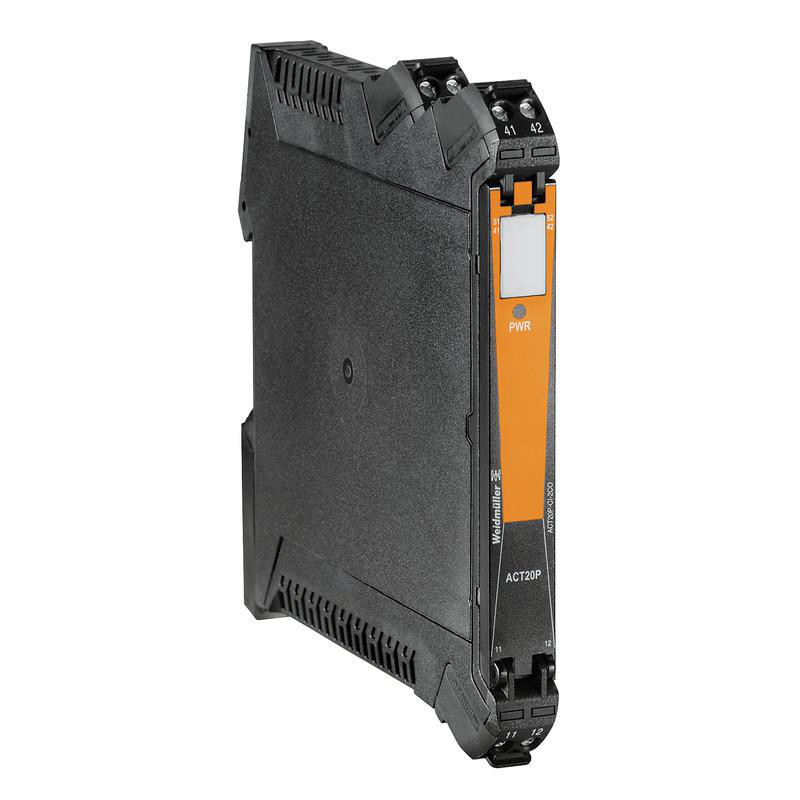

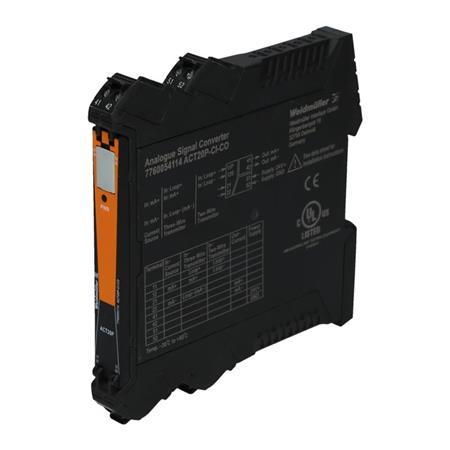

Weidmüller ACT20M-AI-AO-E-S signalkonverter til én kanal med sort hus og orange front, vist skråt forfra.Weidmüller ACT20M-AI-AO-E-S signalkonverter til én kanal set fra den anden side med orange front og synlige skrueterminaler.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres tirsdag d. 1/12 - onsdag d. 9/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Tirsdag d. 1/12 - onsdag d. 9/12
GLS Erhverv49,00 kr.Tirsdag d. 1/12 - onsdag d. 9/12
GLS Hjemmelevering59,00 kr.Tirsdag d. 1/12 - onsdag d. 9/12
Click&Collect i Svenstrup (9230)0,00 kr.Mandag d. 30/11 - tirsdag d. 8/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Weidmüller
1-kanals signalkonverter og galvanisk adskiller med 0–20 mA og 4–20 mA ind- og udgang, HART®-signal, 20–30 V DC-forsyning og IP20. Læs mere…
  • Varenr.:
    7986083982
  • EAN nr.:
    6944169656552
  • Typenr.:
    7760054114
pr. stk. inkl. moms
1.600,00 kr.

Måske interessant?

Beskrivelse

ACT20M-AI-AO-E-S er en signalkonverter og galvanisk adskiller i ACT20M-serien. Den har én analog indgang og én analog udgang til strømsignaler på 0–20 mA eller 4–20 mA. Enheden er angivet uden sensorforsyning.

Beskrivelsen betegner enheden som konfigurerbar, mens konfigurationsfeltet samtidig er angivet som ingen. Den tekniske tekst omtaler også modelbetegnelsen ACT20P-CI-CO.

Signal og tilslutning

  • Antal indgange: 1
  • Indgangssignaler: 0–20 mA og 4–20 mA
  • Antal udgange: 1
  • Udgangssignaler: 0–20 mA, 4–20 mA og HART® digitalt signal
  • Tilslutning: skrueterminaler
  • Belastningsimpedans angivet i beskrivelsen: 550 Ω. Belastning angivet i attributterne: 600 Ω.

Elektriske data og ydeevne

  • Forsyningsspænding: 20–30 V DC; mærkespænding: 24 V DC
  • Strømforbrug: 60 mA ved 24 V forsyning og 20 mA udgang
  • Effektforbrug: 2 W
  • Nøjagtighed: <0,1 % af måleområdet
  • Responstid: 0,5 ms
  • Temperaturkoefficient: 80 ppm/K
  • Temperaturdrift: 0,02 %/K

Montering og øvrige specifikationer

  • Montageskinne: TS35
  • Mål: 12,5 mm bred, 113,7 mm dyb og 117,2 mm høj
  • Kapslingsklasse: IP20
  • Driftstemperatur: −20 til 60 °C
  • Galvanisk adskillelse er angivet mellem indgang og udgang, mellem indgange samt mellem forsyningsspændingen og øvrige strømkredse. Beskrivelsen omtaler en 3-vejs isolator.
  • Udgang for fejlmelding: Nej
  • SIL iht. IEC 61508: Ingen
  • Egensikker iht. EN 60947-5-6: Nej

Specifikationer

  • Varenummer:
    7986083982
  • EAN nummer:
    6944169656552
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    7760054114
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal analoge indgange 0 mA ... 10 mA:
    0.0
  • Antal analoge indgange 0 mA ... 20 mA:
    1.0
  • Antal analoge indgange 0 mA ... 5 mA:
    0.0
  • Antal analoge indgange 0 mV ... 200 mV:
    0.0
  • Antal analoge indgange 0 mV ... 100 mV:
    0.0
  • Antal analoge indgange 0 mV ... 300 mV:
    0.0
  • Antal analoge indgange 0 mV ... 500 mV:
    0.0
  • Antal analoge indgange 0 mV ... 60 mV:
    0.0
  • Antal analoge indgange 0 V ... 10 V:
    0.0
  • Antal analoge indgange 0 V ... 1 V:
    0.0
  • Antal analoge indgange 0 V ... 24 V:
    0.0
  • Antal analoge indgange 0 V ... 2,5 V:
    0.0
  • Antal analoge indgange 0 V ... 2 V:
    0.0
  • Antal analoge indgange 0 V ... 20 V:
    0.0
  • Antal analoge indgange 0 V ... 30 V:
    0.0
  • Antal analoge indgange 0 V ... 5 V:
    0.0
  • Antal analoge indgange -1 V ... 1 V:
    0.0
  • Antal analoge indgange 1 V ... 5 V:
    0.0
  • Antal analoge indgange -10 mA ... 10 mA:
    0.0
  • Antal analoge indgange 10 V ... -10 V:
    0.0
  • Antal analoge indgange 10 V ... 0 V:
    0.0
  • Antal analoge indgange 10 V ... 2 V:
    0.0
  • Antal analoge indgange -100 mV ... 100 mV:
    0.0
  • Antal analoge indgange -2,5 V ... +2,5 V:
    0.0
  • Antal analoge indgange 2 V ... 10 V:
    0.0
  • Antal analoge indgange -2 V ... 2 V:
    0.0
  • Antal analoge indgange -20 mA ... 20 mA:
    0.0
  • Antal analoge indgange 20 mA ... 0 mA:
    0.0
  • Antal analoge indgange 20 mA ... 4 mA:
    0.0
  • Antal analoge indgange -20 V ... 20 V:
    0.0
  • Antal analoge indgange -300 mV ... 300 mV:
    0.0
  • Antal analoge indgange 4 mA ... 20 mA:
    1.0
  • Antal analoge indgange -5 mA ... 5 mA:
    0.0
  • Antal analoge indgange 5 V ... 0 V:
    0.0
  • Antal analoge indgange 5 V ... 1 V:
    0.0
  • Antal analoge indgange -5 V ... +5 V:
    0.0
  • Antal analoge indgange -500 mV ... 500 mV:
    0.0
  • Antal analoge indgange -60 mV ... 60 mV:
    0.0
  • Antal kanaler:
    1.0
  • Antal udgangsområder 0 mA ... 10 mA:
    0.0
  • Antal udgangsområder 0 mA ... 20 mA:
    1.0
  • Antal udgangsområder 0 mA ... 5 mA:
    0.0
  • Antal udgangsområder 0 mV ... 100 mV:
    0.0
  • Antal udgangsområder 0 mV ... 200 mV:
    0.0
  • Antal udgangsområder 0 mV ... 300 mV:
    0.0
  • Antal udgangsområder 0 mV ... 500 mV:
    0.0
  • Antal udgangsområder 0 mV ... 60 mV:
    0.0
  • Antal udgangsområder 0 V ... 1 V:
    0.0
  • Antal udgangsområder 0 V ... 10 V:
    0.0
  • Antal udgangsområder 0 V ... 2,5 V:
    0.0
  • Antal udgangsområder 0 V ... 2 V:
    0.0
  • Antal udgangsområder 0 V ... 20 V:
    0.0
  • Antal udgangsområder 0 V ... 24 V:
    0.0
  • Antal udgangsområder 0 V ... 30 V:
    0.0
  • Antal udgangsområder 0 V ... 5 V:
    0.0
  • Antal udgangsområder -1 V ... 1 V:
    0.0
  • Antal udgangsområder 1 V ... 5 V:
    0.0
  • Antal udgangsområder -10 mA ... 10 mA:
    0.0
  • Antal udgangsområder 10 V ... 0 V:
    0.0
  • Antal udgangsområder -10 V ... 10 V:
    0.0
  • Antal udgangsområder 10 V ... 2 V:
    0.0
  • Antal udgangsområder -100 mV ... 100 mV:
    0.0
  • Antal udgangsområder -2,5 V ... 2,5 V:
    0.0
  • Antal udgangsområder 2 V ... 10 V:
    0.0
  • Antal udgangsområder -2 V ... 2 V:
    0.0
  • Antal udgangsområder 20 mA ... 0 mA:
    0.0
  • Antal udgangsområder -20 mA ... 20 mA:
    0.0
  • Antal udgangsområder 20 mA ... 4 mA:
    0.0
  • Antal udgangsområder -20 V ... 20 V:
    0.0
  • Antal udgangsområder -300 mV ... 300 mV:
    0.0
  • Antal udgangsområder 4 mA ... 20 mA:
    1.0
  • Antal udgangsområder -5 mA ... 5 mA:
    0.0
  • Antal udgangsområder 5 V ... 0 V:
    0.0
  • Antal udgangsområder 5 V ... 1 V:
    0.0
  • Antal udgangsområder -5 V ... 5 V:
    0.0
  • Antal udgangsområder -500 mV ... 500 mV:
    0.0
  • Antal udgangsområder -60 mV ... 60 mV:
    0.0
  • Belastning:
    600 - 600 Ohm
  • Belastningsindflydelse:
    2.0 %
  • Bredde:
    12.5 mm
  • Driftstemperaturområde:
    -20 - 60 °C
  • Dybde:
    113.7 mm
  • Effektforbrug:
    2.0 W
  • Egensikker iht. EN 60947-5-6:
    Nej
  • Elektrisk forbindelse:
    Skrueforbindelse
  • Enhedens byggeform:
    Feltenhed
  • Enhedskontruktion:
    Feltenhed
  • Galvanisk adskillelse mellem udgange:
    Ja
  • Galvanisk adskillelse mellem forsyningsspænding og andre strømkredse:
    Ja
  • Galvanisk adskillelse mellem indgang og udgang:
    Ja
  • Galvanisk adskillelse mellem indgange:
    Ja
  • Højde:
    117.2 mm
  • Kapslingsklasse IP:
    IP20
  • Koblingseffekt:
    0.0 VA
  • Koblingsspænding:
    0.0 V
  • Mærkespænding på AC:
    0 - 0 V
  • Mærkespænding på DC:
    24 - 24 V
  • Monteringsmetode:
    Andet
  • Nominel driftfrekvens:
    0 - 0 Hz
  • SIL i.h.t. IEC 61508:
    Ingen
  • Strømforsyning:
    Aktiv
  • Temperaturdrift:
    0.02 %/K
  • Udgang for fejlmelding:
    Nej
  • Producent/forhandler:
    Weidmüller
