- Varenr.:7986000101
- EAN nr.:6944169749087
- Typenr.:7760054306, ACT20P-VM-AO-S
Måske interessant?
Beskrivelse

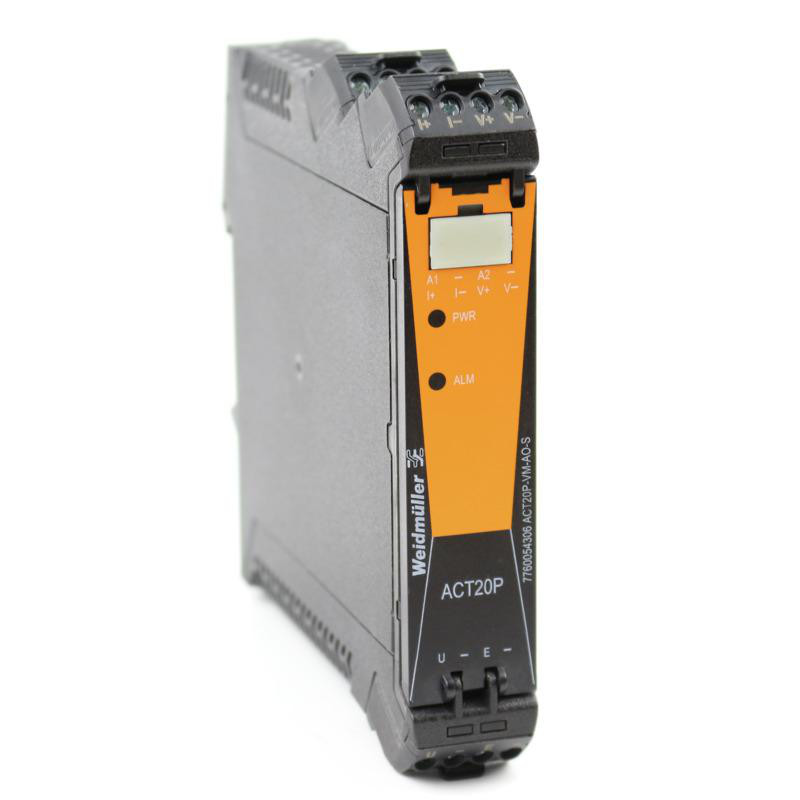

ACT20P-VM-AO-S er en signalkonverter og galvanisk adskiller med skrueforbindelse. Den konverterer indgangssignaler på 0…660 V DC eller 0…440 V AC til et analogt udgangssignal på 0(4)…20 mA eller 0…10 V.
Forsyningen er 24…240 VUC (±10 %), og enheden har aktiv strømforsyning. Den er udført som feltenhed og har kapslingsklasse IP20.
Tekniske specifikationer
- Indgangsspænding: 0…660 V DC / 0…440 V AC
- Udgangssignaler: 0…20 mA, 4…20 mA eller 0…10 V
- Nøjagtighed: 0,5 % FSR
- Belastning: 600 Ω
- Belastningsindflydelse: 2 %
- Temperaturdrift: 0,01 %/K
- Effektforbrug: 2 W
- Driftstemperatur: −20…60 °C
- Mål: 22,5 mm bred, 119,2 mm høj og 114,3 mm dyb
- Elektrisk tilslutning: skrueforbindelse
Isolation og klassificering
Der er galvanisk adskillelse mellem indgange, mellem udgange, mellem indgang og udgang samt mellem forsyningsspænding og øvrige strømkredse. Enheden har ingen SIL-klassificering iht. IEC 61508 og er ikke egensikker iht. EN 60947-5-6. Den har ikke udgang for fejlmelding.
Identifikation
- Type: ACT20P-VM-AO-S
- Typenummer: 7760054306
- Produktnummer: 7986000101
- EAN: 6944169749087
Specifikationer
-
Varenummer:7986000101
-
EAN nummer:6944169749087Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:7760054306, ACT20P-VM-AO-SNogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal analoge indgange 0 mA ... 10 mA:0.0
-
Antal analoge indgange 0 mA ... 20 mA:0.0
-
Antal analoge indgange 0 mA ... 5 mA:0.0
-
Antal analoge indgange 0 mV ... 200 mV:0.0
-
Antal analoge indgange 0 mV ... 100 mV:0.0
-
Antal analoge indgange 0 mV ... 300 mV:0.0
-
Antal analoge indgange 0 mV ... 500 mV:0.0
-
Antal analoge indgange 0 mV ... 60 mV:0.0
-
Antal analoge indgange 0 V ... 10 V:0.0
-
Antal analoge indgange 0 V ... 1 V:0.0
-
Antal analoge indgange 0 V ... 24 V:0.0
-
Antal analoge indgange 0 V ... 2,5 V:0.0
-
Antal analoge indgange 0 V ... 2 V:0.0
-
Antal analoge indgange 0 V ... 20 V:0.0
-
Antal analoge indgange 0 V ... 30 V:1.0
-
Antal analoge indgange 0 V ... 5 V:0.0
-
Antal analoge indgange -1 V ... 1 V:0.0
-
Antal analoge indgange 1 V ... 5 V:0.0
-
Antal analoge indgange -10 mA ... 10 mA:0.0
-
Antal analoge indgange 10 V ... -10 V:0.0
-
Antal analoge indgange 10 V ... 0 V:0.0
-
Antal analoge indgange 10 V ... 2 V:0.0
-
Antal analoge indgange -100 mV ... 100 mV:0.0
-
Antal analoge indgange -2,5 V ... +2,5 V:0.0
-
Antal analoge indgange 2 V ... 10 V:0.0
-
Antal analoge indgange -2 V ... 2 V:0.0
-
Antal analoge indgange -20 mA ... 20 mA:0.0
-
Antal analoge indgange 20 mA ... 0 mA:0.0
-
Antal analoge indgange 20 mA ... 4 mA:0.0
-
Antal analoge indgange -20 V ... 20 V:0.0
-
Antal analoge indgange -300 mV ... 300 mV:0.0
-
Antal analoge indgange 4 mA ... 20 mA:0.0
-
Antal analoge indgange -5 mA ... 5 mA:0.0
-
Antal analoge indgange 5 V ... 0 V:0.0
-
Antal analoge indgange 5 V ... 1 V:0.0
-
Antal analoge indgange -5 V ... +5 V:0.0
-
Antal analoge indgange -500 mV ... 500 mV:0.0
-
Antal analoge indgange -60 mV ... 60 mV:0.0
-
Antal udgangsområder 0 mA ... 10 mA:0.0
-
Antal udgangsområder 0 mA ... 20 mA:1.0
-
Antal udgangsområder 0 mA ... 5 mA:0.0
-
Antal udgangsområder 0 mV ... 100 mV:0.0
-
Antal udgangsområder 0 mV ... 200 mV:0.0
-
Antal udgangsområder 0 mV ... 300 mV:0.0
-
Antal udgangsområder 0 mV ... 500 mV:0.0
-
Antal udgangsområder 0 mV ... 60 mV:0.0
-
Antal udgangsområder 0 V ... 1 V:0.0
-
Antal udgangsområder 0 V ... 10 V:1.0
-
Antal udgangsområder 0 V ... 2,5 V:0.0
-
Antal udgangsområder 0 V ... 2 V:0.0
-
Antal udgangsområder 0 V ... 20 V:0.0
-
Antal udgangsområder 0 V ... 24 V:0.0
-
Antal udgangsområder 0 V ... 30 V:0.0
-
Antal udgangsområder 0 V ... 5 V:0.0
-
Antal udgangsområder -1 V ... 1 V:0.0
-
Antal udgangsområder 1 V ... 5 V:0.0
-
Antal udgangsområder -10 mA ... 10 mA:0.0
-
Antal udgangsområder 10 V ... 0 V:0.0
-
Antal udgangsområder -10 V ... 10 V:0.0
-
Antal udgangsområder 10 V ... 2 V:0.0
-
Antal udgangsområder -100 mV ... 100 mV:0.0
-
Antal udgangsområder -2,5 V ... 2,5 V:0.0
-
Antal udgangsområder 2 V ... 10 V:0.0
-
Antal udgangsområder -2 V ... 2 V:0.0
-
Antal udgangsområder 20 mA ... 0 mA:0.0
-
Antal udgangsområder -20 mA ... 20 mA:0.0
-
Antal udgangsområder 20 mA ... 4 mA:0.0
-
Antal udgangsområder -20 V ... 20 V:0.0
-
Antal udgangsområder -300 mV ... 300 mV:0.0
-
Antal udgangsområder 4 mA ... 20 mA:1.0
-
Antal udgangsområder -5 mA ... 5 mA:0.0
-
Antal udgangsområder 5 V ... 0 V:0.0
-
Antal udgangsområder 5 V ... 1 V:0.0
-
Antal udgangsområder -5 V ... 5 V:0.0
-
Antal udgangsområder -500 mV ... 500 mV:0.0
-
Antal udgangsområder -60 mV ... 60 mV:0.0
-
Belastning:600 - 600 Ohm
-
Belastningsindflydelse:2.0 %
-
Bredde:22.5 mm
-
Driftstemperaturområde:-20 - 60 °C
-
Dybde:114.3 mm
-
Effektforbrug:2.0 W
-
Egensikker iht. EN 60947-5-6:Nej
-
Elektrisk forbindelse:Skrueforbindelse
-
Enhedens byggeform:Feltenhed
-
Enhedskontruktion:Feltenhed
-
Galvanisk adskillelse mellem udgange:Ja
-
Galvanisk adskillelse mellem forsyningsspænding og andre strømkredse:Ja
-
Galvanisk adskillelse mellem indgang og udgang:Ja
-
Galvanisk adskillelse mellem indgange:Ja
-
Højde:119.2 mm
-
Kapslingsklasse IP:IP20
-
Koblingseffekt:0.0 VA
-
Koblingsspænding:0.0 V
-
Mærkespænding på AC:0 - 0 V
-
Mærkespænding på DC:24 - 24 V
-
Nominel driftfrekvens:0 - 0 Hz
-
SIL i.h.t. IEC 61508:Ingen
-
Strømforsyning:Aktiv
-
Temperaturdrift:0.01 %/K
-
Udgang for fejlmelding:Nej
-
Producent/forhandler:Weidmüller
