| Metode | Pris | Leveres |
|---|---|---|
| GLS Pakkeshop | 39,00 kr. | Lørdag d. 28/11 - torsdag d. 10/12 |
| GLS Erhverv | 55,00 kr. | Mandag d. 30/11 - torsdag d. 10/12 |
| GLS Hjemmelevering | 59,00 kr. | Mandag d. 30/11 - torsdag d. 10/12 |
| Click&Collect i Svenstrup (9230) | 0,00 kr. | Fredag d. 27/11 - onsdag d. 9/12 |
- Varenr.:2112803478
- EAN nr.:6417019115931
- Typenr.:1SCA022260R5370, OT200KFCC3T
Måske interessant?
Beskrivelse
Produktbeskrivelse

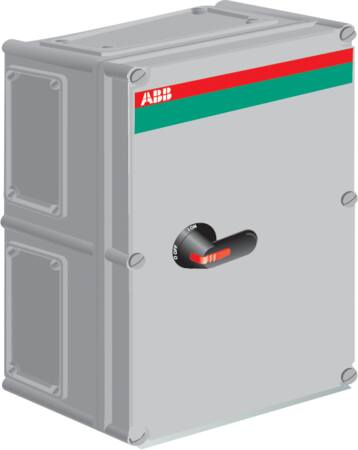

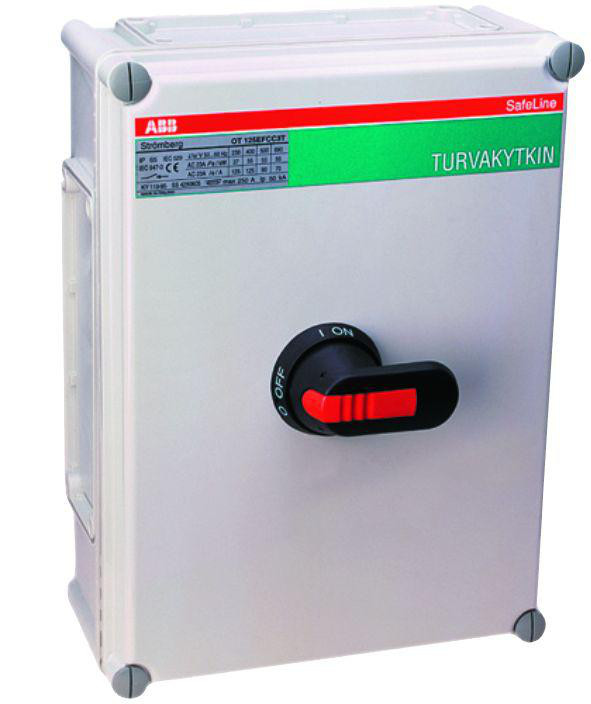

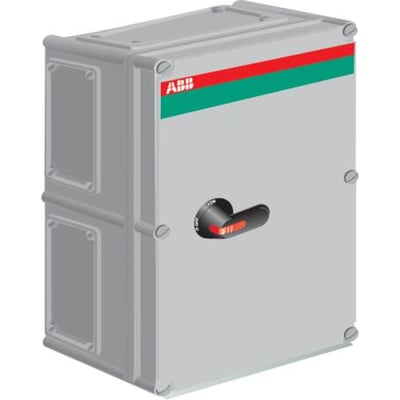

Frontbetjent, 3-polet sikkerhedsafbryder med grå plastkapsling og sort langt pistolgreb. Den kan anvendes som sikkerhedsafbryder, hovedafbryder og reparations-/vedligeholdelsesafbryder samt er udført som nødstopsudgave. Afbryderen benyttes til at forhindre start af motorer eller elektriske anlæg under service og eftersyn og skal monteres inden for synsvidde af det anlæg, den beskytter.
Ved brug sammen med frekvensomformere skal der anvendes EMC-godkendte sikkerhedsafbrydere. Ved udendørs montering kan der opstå kondens i kapslingen; egnede kondensventiler kan monteres for at forebygge dette.
Funktioner og tilslutning
- Låsbar med hængelås
- Tilgang og afgang i top og bund
- Leveres med sort pistolgreb, type I-O og ON-OFF
- Flanger, herunder II-flange til top og bund, bestilles separat
- Hovedstrømkreds med boltforbindelse
- Komplet enhed i kapsling, uden formonteret kabling
- Udført i henhold til IEC 60947-3
Tekniske specifikationer
- Typebetegnelser: 1SCA022260R5370 og OT200KFCC3T
- Produktnummer: 2112803478
- Antal poler: 3
- Nominel strøm (Ie): 200 A
- Nominel driftsspænding: 750–750 V
- Maks. nominel driftsspænding (Ue AC): 1000 V
- Nominel permanent strøm ved AC-21 og AC-23, 400 V: 200 A
- Nominel drifteffekt ved AC-3 og AC-23, 400 V: 110 kW
- Koblingskapacitet ved 400 V: 110 kW
- Nominel korttids-strømstyrke (Icw): 8 kA
- Betinget nominel kortslutningsstrøm (Iq): 40,5 kA
- Forsidebeskyttelse: IP65
- Beskyttelsesgrad (NEMA): Andet
- Kapslingsmateriale: Plast
- Kapslingens farve: Grå
- Betjeningselement: Langt drejegreb, sort
- Hjælpekontakter: 2 NO og 1 NC; 0 skiftekontakter
- Antal brydere: 1
- Mål (B × H × D): 280 × 560 × 130 mm
Øvrige egenskaber
- Ikke udført som reverseringskontakt
- Har ikke integreret motordrev eller spændingsudløser; motordrev fås ikke som option
- Ikke beregnet til gulvbefæstigelse, gulvmontage, mellemmontage eller indbygning i fordeler
- Ikke beregnet til frontmontering med 4 huller eller centermontering
Specifikationer
-
Varenummer:2112803478
-
EAN nummer:6417019115931Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:1SCA022260R5370, OT200KFCC3TNogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal brydere:1
-
Antal hjælpekontakter med skifte funktion:0
-
Antal hjælpekontakter som er NO:2
-
Antal hjælpekontakter som er NC:1
-
Antal poler:3
-
Beskyttelsesgrad (NEMA):Andet
-
Beskyttelsesklasse (IP) forside:IP65
-
Betinget norminel kortslutningsstrøm Iq:40.5 kA
-
Bredde:280 mm
-
Dybde:130 mm
-
Egnet til front montering 4-hul:Nej
-
Egnet til front montering center:Nej
-
Egnet til gulvbefæstigelse:Nej
-
Egnet til indbygning af fordeler:Nej
-
Egnet til mellemmontage:Nej
-
Enhedskontruktion:Komplet enhed i kapsling
-
Farve på kontrolelement:Sort
-
Gulvmontage:Nej
-
Højde:560 mm
-
Integreret motordrev:Nej
-
Kapslingsfarve:Andet
-
Koblingskapacitet ved 400 V:110 kW
-
Låsbar:Ja
-
Materialekapslinger:Plastik
-
Max. nominel drift spænding Ue AC:1000 V
-
Med formonteret kabling:Nej
-
Motordrev som option:Nej
-
Nominel drifteffekt AC-3, 400 V:110 kW
-
Nominel drifteffekt på AC-23, 400V:110 kW
-
Nominel driftsspænding:750 - 750 V
-
Nominel kortstids-strømstyrke Icw:8 kA
-
Nominel permanent strøm ved AC-21, 400 V:200 A
-
Nominel permanent strøm ved AC-23, 400 V:200 A
-
Nominel strøm IE:200 A
-
Option for spændingsudløser:Nej
-
Tilslutningstype hovedstrømkreds:Boltforbindelse
-
Type af betjeningselement:Langt drejegreb
-
Udført som hovedafbryder:Ja
-
Udført som nødstopsudgave:Ja
-
Udført som reparations-/vedligeholdelsesafbryder:Ja
-
Udført som reverseringskontakt:Nej
-
Udført som sikkerhedsafbryder:Ja
-
Producent/forhandler:ABB
