- Varenr.:2112801412
- EAN nr.:6417019131047
- Typenr.:1SCA022401R1900, OTP36T6M
Måske interessant?
Beskrivelse

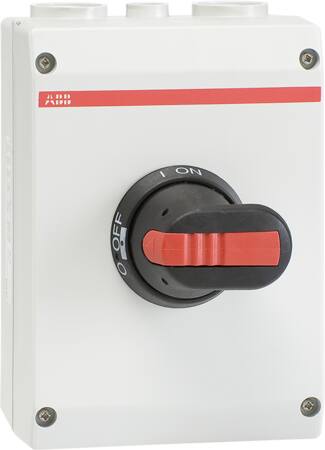

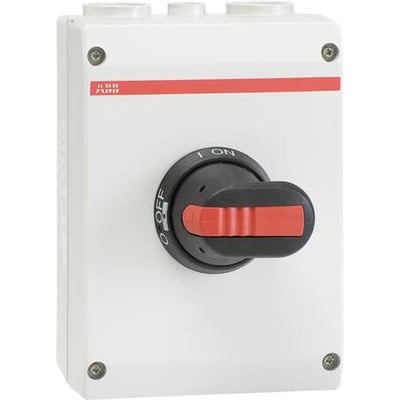

Frontbetjent sikkerhedsafbryder i grå plastkapsling, der kan bruges til at forhindre utilsigtet start af motorer eller elektriske anlæg ved service og eftersyn. Afbryderen skal monteres inden for synsvidde af anlægget, den beskytter. Den er udført som sikkerhedsafbryder, hovedafbryder, reparations-/vedligeholdelsesafbryder og nødstopsudgave.
Typebetegnelser: OTP36T6M og 1SCA022401R1900. Produktnummer: 2112801412. EAN: 6417019131047. Afbryderen er udført i henhold til IEC 60947-3.
Specifikationer
- 6-polet, komplet enhed i kapsling med 1 bryder
- Nominel strøm (Ie): 80 A
- Nominel permanent strøm: 63 A ved AC-21, 400 V og 45 A ved AC-23, 400 V
- Nominel driftseffekt: 22 kW ved AC-3, 400 V og 22 kW ved AC-23, 400 V
- Koblingskapacitet ved 400 V: 22 kW
- Nominel driftsspænding: 750 V AC; maksimal nominel driftsspænding (Ue AC): 750 V
- Nominel korttidsstrøm (Icw): 1,5 kA
- IP65-beskyttelsesklasse på forsiden; NEMA-beskyttelsesgrad er angivet som Andet
- Grå plastkapsling med sort, langt drejegreb. Grebet er rektangulært og mærket I-O og ON-OFF
- Låsbar med hængelås
- 1 NO-hjælpekontakt; 0 NC-hjælpekontakter og 0 hjælpekontakter med skiftefunktion
- Skrueforbindelse til hovedstrømkredsen
- Mål: 145 mm bred, 90 mm dyb og 200 mm høj
Levering og montering
Leveres med hjælpekontakt ifølge produktinformationen samt N- og PE-terminal. Til- og afgang er placeret i top og bund, med 2 × M25 og M16 i top og bund. Flanger skal bestilles separat.
Ved brug sammen med frekvensomformere skal der anvendes EMC-godkendte sikkerhedsafbrydere. Ved udendørs montering kan der opstå kondens i kapslingen; dette kan forebygges med egnede kondensventiler.
Øvrige egenskaber
- Uden integreret motordrev, motordrev som tilvalg, spændingsudløser og formonteret kabling
- Ikke udført som reverseringskontakt
- Ikke egnet til gulvbefæstigelse, gulvmontage, mellemmontage, frontmontering med 4-huls- eller centermontering eller indbygning af fordeler
Specifikationer
-
Varenummer:2112801412
-
EAN nummer:6417019131047Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:1SCA022401R1900, OTP36T6MNogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal brydere:1.0
-
Antal hjælpekontakter med skifte funktion:0.0
-
Antal hjælpekontakter som er NO:1.0
-
Antal hjælpekontakter som er NC:0.0
-
Antal poler:6.0
-
Beskyttelsesgrad (NEMA):Andet
-
Beskyttelsesklasse (IP) forside:IP65
-
Bredde:145.0 mm
-
Dybde:90.0 mm
-
Egnet til front montering 4-hul:Nej
-
Egnet til front montering center:Nej
-
Egnet til gulvbefæstigelse:Nej
-
Egnet til indbygning af fordeler:Nej
-
Egnet til mellemmontage:Nej
-
Enhedskontruktion:Komplet enhed i kapsling
-
Farve på kontrolelement:Sort
-
Gulvmontage:Nej
-
Højde:200.0 mm
-
Integreret motordrev:Nej
-
Kapslingsfarve:Andet
-
Koblingskapacitet ved 400 V:22.0 kW
-
Låsbar:Ja
-
Materialekapslinger:Plastik
-
Max. nominel drift spænding Ue AC:750.0 V
-
Med formonteret kabling:Nej
-
Motordrev som option:Nej
-
Nominel drifteffekt AC-3, 400 V:22.0 kW
-
Nominel drifteffekt på AC-23, 400V:22.0 kW
-
Nominel driftsspænding:750 - 750 V
-
Nominel kortstids-strømstyrke Icw:1.5 kA
-
Nominel permanent strøm ved AC-21, 400 V:63.0 A
-
Nominel permanent strøm ved AC-23, 400 V:45.0 A
-
Nominel strøm IE:80.0 A
-
Option for spændingsudløser:Nej
-
Tilslutningstype hovedstrømkreds:Skrueforbindelse
-
Type af betjeningselement:Langt drejegreb
-
Udført som hovedafbryder:Ja
-
Udført som nødstopsudgave:Ja
-
Udført som reparations-/vedligeholdelsesafbryder:Ja
-
Udført som reverseringskontakt:Nej
-
Udført som sikkerhedsafbryder:Ja
-
Producent/forhandler:ABB
