- Varenr.:2112801425
- EAN nr.:6417019199566
- Typenr.:1SCA022613R1200, OTP63A3M
Måske interessant?
Beskrivelse

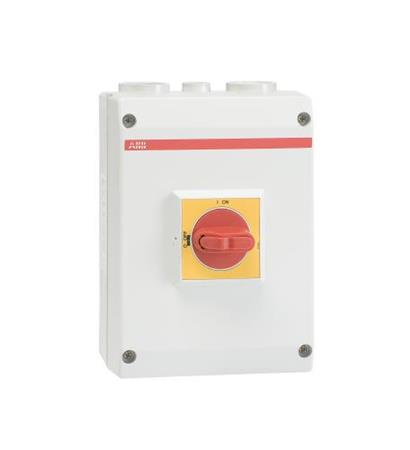

Frontbetjent sikkerhedsafbryder
Denne 3-polede sikkerhedsafbryder har grå plastkapsling og rødt/gult pistolgreb med drejeknap. Den kan bruges til at forhindre start af en motor eller et elektrisk anlæg under service og eftersyn. Afbryderen er udført som sikkerhedsafbryder, hovedafbryder, reparations- og vedligeholdelsesafbryder samt nødstopsudgave.
Monter afbryderen inden for synsvidde af det anlæg, den skal beskytte. Ved brug sammen med frekvensomformere skal der anvendes EMC-godkendte sikkerhedsafbrydere.
Funktioner og tilslutning
- Aflåselig med hængelås.
- Tilgang og afgang i top og bund.
- Leveres med hjælpekontakter ifølge produktinformationen, PE-terminal og rødt/gult pistolgreb med markeringerne I-O og ON-OFF.
- Én NO-hjælpekontakt, ingen NC-hjælpekontakter og ingen skiftekontakter.
- Skrueforbindelse til hovedstrømkredsen.
- Komplet enhed i kapsling med én bryder.
- Flanger bestilles separat.
Tekniske data
- Typebetegnelser: 1SCA022613R1200 og OTP63A3M.
- Nominel permanent strøm: 63 A ved AC-21 og 400 V samt 63 A ved AC-23 og 400 V.
- Nominel driftseffekt: 30 kW ved AC-23 og 400 V samt 37 kW ved AC-3 og 400 V.
- Koblingskapacitet: 30 kW ved 400 V.
- Nominel strøm Ie: 115 A.
- Nominel driftsspænding: 750 V AC; maksimal nominel driftsspænding Ue: 750 V AC.
- Nominel korttidsstrøm Icw: 2,5 kA.
- Beskyttelsesklasse på forsiden: IP65. NEMA-beskyttelsesgrad er angivet som Andet.
- Mål: 145 mm bred, 200 mm høj og 90 mm dyb.
- Udført i plast med grå kapsling og rødt betjeningselement.
- I henhold til IEC 60947-3.
Montering og øvrige oplysninger
Afbryderen har ikke integreret motordrev, og motordrev kan ikke tilvælges. Den leveres ikke med formonteret kabling og har ikke mulighed for spændingsudløser. Den er ikke udført som reverseringskontakt og er ikke beregnet til gulvbefæstigelse, gulvmontage, mellemmontage, frontmontering med 4 huller eller centermontering eller indbygning i en fordeler.
Ved udendørs montering kan der opstå kondens i kapslingen. Dette kan forebygges ved montering af egnede kondensventiler.
Produktnummer: 2112801425. EAN: 6417019199566.
Specifikationer
-
Varenummer:2112801425
-
EAN nummer:6417019199566Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:1SCA022613R1200, OTP63A3MNogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal brydere:1
-
Antal hjælpekontakter med skifte funktion:0
-
Antal hjælpekontakter som er NO:1
-
Antal hjælpekontakter som er NC:0
-
Antal poler:3
-
Beskyttelsesgrad (NEMA):Andet
-
Beskyttelsesklasse (IP) forside:IP65
-
Bredde:145 mm
-
Dybde:90 mm
-
Egnet til front montering 4-hul:Nej
-
Egnet til front montering center:Nej
-
Egnet til gulvbefæstigelse:Nej
-
Egnet til indbygning af fordeler:Nej
-
Egnet til mellemmontage:Nej
-
Enhedskontruktion:Komplet enhed i kapsling
-
Farve på kontrolelement:Rød
-
Gulvmontage:Nej
-
Højde:200 mm
-
Integreret motordrev:Nej
-
Kapslingsfarve:Andet
-
Koblingskapacitet ved 400 V:30 kW
-
Låsbar:Ja
-
Materialekapslinger:Plastik
-
Max. nominel drift spænding Ue AC:750 V
-
Med formonteret kabling:Nej
-
Motordrev som option:Nej
-
Nominel drifteffekt AC-3, 400 V:37 kW
-
Nominel drifteffekt på AC-23, 400V:30 kW
-
Nominel driftsspænding:750 - 750 V
-
Nominel kortstids-strømstyrke Icw:2.5 kA
-
Nominel permanent strøm ved AC-21, 400 V:63 A
-
Nominel permanent strøm ved AC-23, 400 V:63 A
-
Nominel strøm IE:115 A
-
Option for spændingsudløser:Nej
-
Tilslutningstype hovedstrømkreds:Skrueforbindelse
-
Type af betjeningselement:Drejeknap
-
Udført som hovedafbryder:Ja
-
Udført som nødstopsudgave:Ja
-
Udført som reparations-/vedligeholdelsesafbryder:Ja
-
Udført som reverseringskontakt:Nej
-
Udført som sikkerhedsafbryder:Ja
-
Producent/forhandler:ABB
