Sikkerhedsafbryder, 80 A, 3-polet, sort greb, plastkapsling

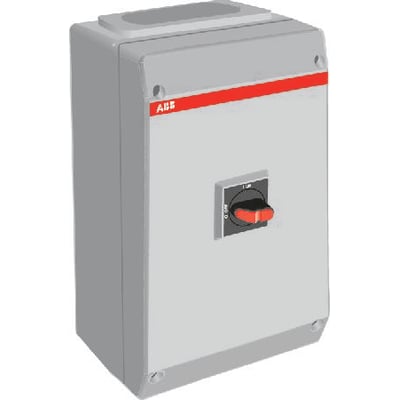

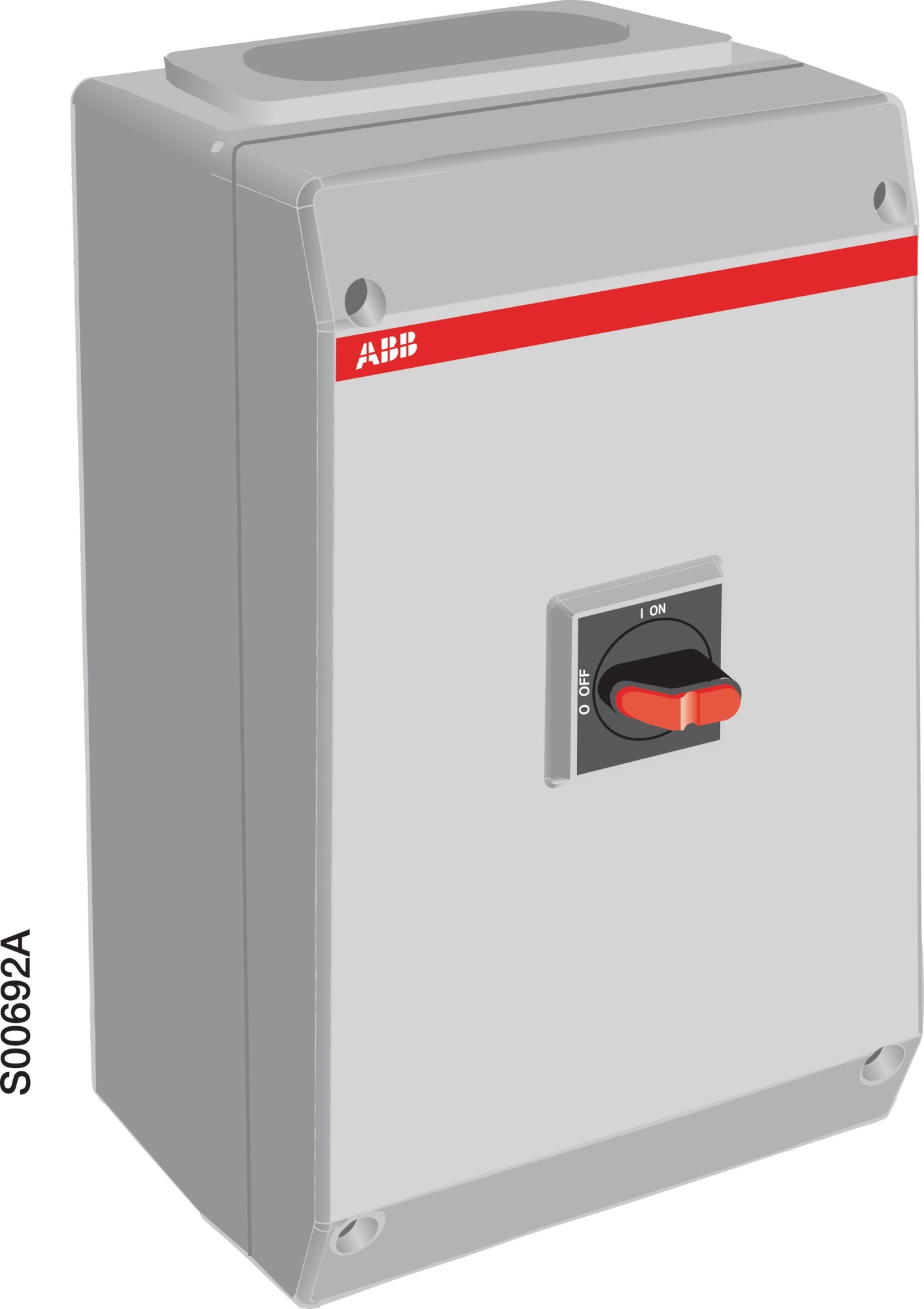

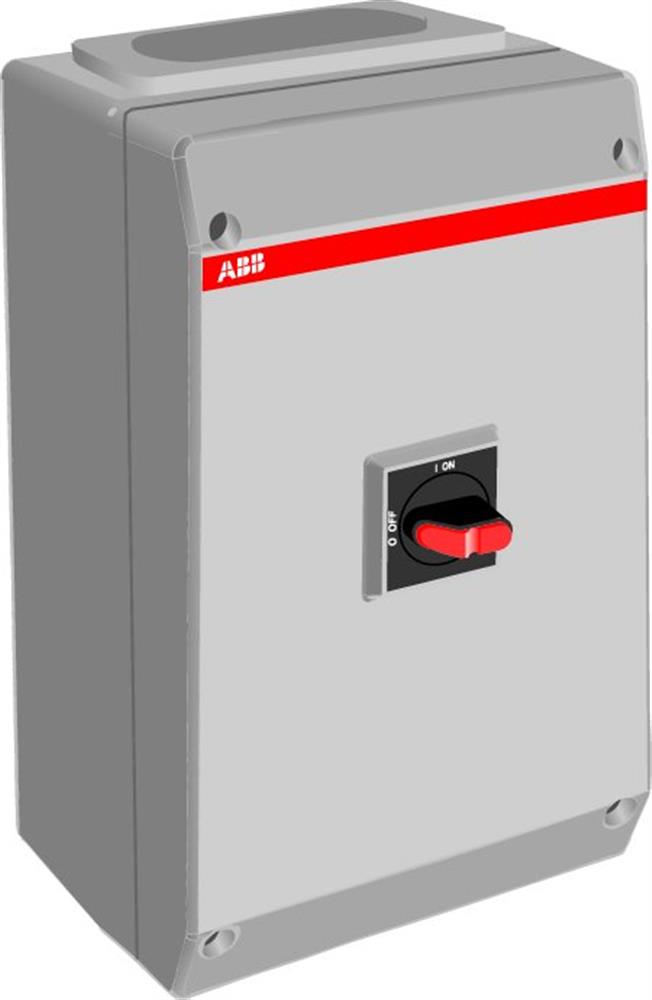

ABB sikkerhedsafbryder, 3-polet og 80 A, i grå plastkapsling med sort betjeningsfelt og rødt drejegreb.ABB sikkerhedsafbryder, 3-polet og 80 A, set forfra med lys kapsling, rødt drejegreb og synlig sidekant.Teknisk illustration af ABB sikkerhedsafbryder, 3-polet og 80 A, med grå kapsling og rødt drejegreb.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres torsdag d. 26/11 - tirsdag d. 8/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
GLS Erhverv49,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
GLS Hjemmelevering59,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
Click&Collect i Svenstrup (9230)0,00 kr.Onsdag d. 25/11 - mandag d. 7/12
Oplyste datoer gælder ved bestilling inden torsdag 15.30
Se alt fra mærket ABB
Frontbetjent 3-polet sikkerhedsafbryder med 80 A mærkestrøm, IP65-forside, låsbart sort greb og plastkapsling. Læs mere…
  • Varenr.:
    2112801166
  • EAN nr.:
    6417019119496
  • Typenr.:
    1SCA022371R2910, OTP75T3B
pr. stk. inkl. moms
1.873,00 kr.

Måske interessant?

Beskrivelse

Produktbeskrivelse

Frontbetjent 3-polet sikkerhedsafbryder i grå plastkapsling med sort rektangulært drejegreb. Afbryderen bruges til at forhindre start af en motor eller et elektrisk anlæg under service og eftersyn. Den skal monteres inden for synsvidde fra det anlæg, den beskytter.

Afbryderen kan låses med hængelås og er udført som sikkerhedsafbryder, hovedafbryder, reparations- og vedligeholdelsesafbryder samt nødstopsudgave. Den er i henhold til IEC 60947-3.

Funktioner og tilslutning

  • 3 poler og 1 bryder.
  • 1 NO-hjælpekontakt, 0 NC-hjælpekontakter og 0 hjælpekontakter med skiftefunktion.
  • Skrueforbindelse til hovedstrømkredsen.
  • Tilgang og afgang i top og bund.
  • Greb med markeringerne I-O og ON-OFF.
  • Komplet enhed i kapsling med IP65 på forsiden.
  • Flanger skal bestilles separat.

Tekniske specifikationer

  • Mærkstrøm: 80 A.
  • Nominel strøm IE: 115 A.
  • Nominel permanent strøm ved AC-21, 400 V: 100 A.
  • Nominel permanent strøm ved AC-23, 400 V: 80 A.
  • Nominel driftseffekt ved AC-3, 400 V: 37 kW.
  • Nominel driftseffekt ved AC-23, 400 V: 37 kW.
  • Koblingskapacitet ved 400 V: 37 kW.
  • Maksimal nominel driftsspænding Ue AC: 750 V.
  • Nominel driftsspænding: 750–750 V.
  • Nominel korttidsstrøm Icw: 2,5 kA.
  • Mål: 400 mm høj, 200 mm bred og 140 mm dyb.
  • Grebets farve: sort. Kapslingen er af plast og beskrives som grå.
  • Beskyttelsesgrad efter NEMA: Andet.

Montering og kompatibilitet

Ved brug sammen med frekvensomformere skal der anvendes EMC-godkendte sikkerhedsafbrydere. Ved udendørs montering kan der opstå kondens i kapslingen. Dette kan forebygges med egnede kondensventiler.

Afbryderen har ikke integreret motordrev, og motordrev kan ikke tilvælges. Den har ikke spændingsudløser eller formonteret kabling og er ikke udført som reverseringskontakt. Den er ikke egnet til gulvbefæstigelse eller gulvmontage, indbygning i fordeler, mellemmontage eller frontmontering med 4-huls- eller centermontage.

Typebetegnelser

Typebetegnelser: 1SCA022371R2910 og OTP75T3B.

Specifikationer

  • Varenummer:
    2112801166
  • EAN nummer:
    6417019119496
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA022371R2910, OTP75T3B
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    1.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    200.0 mm
  • Dybde:
    140.0 mm
  • Egnet til front montering 4-hul:
    Nej
  • Egnet til front montering center:
    Nej
  • Egnet til gulvbefæstigelse:
    Nej
  • Egnet til indbygning af fordeler:
    Nej
  • Egnet til mellemmontage:
    Nej
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve:
    Sort
  • Farve på kontrolelement:
    Sort
  • Gulvmontage:
    Nej
  • Højde:
    400.0 mm
  • Integreret motordrev:
    Nej
  • Kapslingsfarve:
    Andet
  • Koblingskapacitet ved 400 V:
    37.0 kW
  • Låsbar:
    Ja
  • Mærkstrøm:
    80A
  • Materialekapslinger:
    Plastik
  • Max. nominel drift spænding Ue AC:
    750.0 V
  • Med formonteret kabling:
    Nej
  • Motordrev som option:
    Nej
  • Nominel drifteffekt AC-3, 400 V:
    37.0 kW
  • Nominel drifteffekt på AC-23, 400V:
    37.0 kW
  • Nominel driftsspænding:
    750 - 750 V
  • Nominel kortstids-strømstyrke Icw:
    2.5 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    100.0 A
  • Nominel permanent strøm ved AC-23, 400 V:
    80.0 A
  • Nominel strøm IE:
    115.0 A
  • Option for spændingsudløser:
    Nej
  • Poltal:
    3P
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Drejeknap
  • Udført som hovedafbryder:
    Ja
  • Udført som nødstopsudgave:
    Ja
  • Udført som reparations-/vedligeholdelsesafbryder:
    Ja
  • Udført som reverseringskontakt:
    Nej
  • Udført som sikkerhedsafbryder:
    Ja
  • Producent/forhandler:
    ABB
