Sikkerhedsafbryder, EMC, 3-polet, 16 A, rød/gult greb

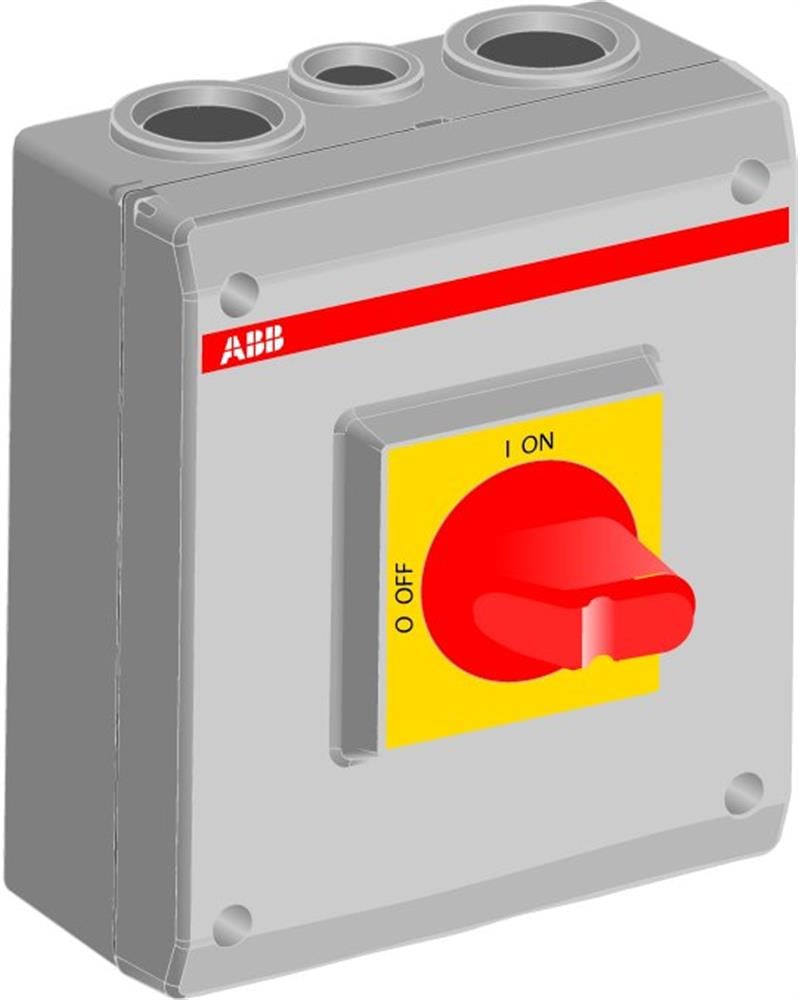

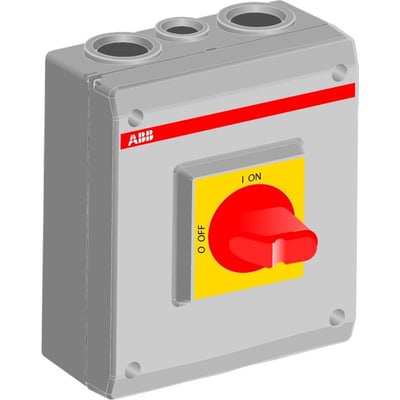

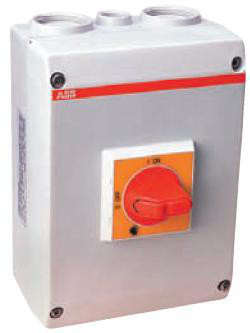

ABB EMC-sikkerhedsafbryder, 3-polet og 16 A, med grå kapsling og rødt drejegreb på gul plade.ABB EMC-sikkerhedsafbryder, 3-polet og 16 A, set forfra og fra siden med grå kapsling og rødt drejegreb.
PRISGARANTI
5 stk. på lager
GLS Pakkeshop 39,00 kr. (leveres fredag d. 6/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 6/11
GLS Erhverv49,00 kr.Fredag d. 6/11
GLS Hjemmelevering59,00 kr.Fredag d. 6/11
Direkte levering149,00 kr.I morgen
Click&Collect i Svenstrup (9230)0,00 kr.I morgen
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
3-polet EMC-sikkerhedsafbryder på 16 A med IP65-beskyttelse og 1 NO-hjælpekontakt. Til afbrydelse af motorer og elektriske anlæg ved service og eftersyn. Læs mere…
  • Varenr.:
    2118801474
  • EAN nr.:
    6417019199962
  • Typenr.:
    1SCA022613R8710, OTE16A3M
pr. stk. inkl. moms
656,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Frontbetjent sikkerhedsafbryder med EMC-beskyttelse og grå plastkapsling. Den er beregnet til at forhindre start af motorer eller elektriske anlæg under service og eftersyn. Afbryderen monteres inden for synsvidde af anlægget, den skal beskytte. Ved brug sammen med frekvensomformere skal der anvendes EMC-godkendte sikkerhedsafbrydere.

Funktioner og udførelse

  • 3-polet, 16 A, med 1 NO-hjælpekontakt
  • Kan aflåses med op til 3 hængelåse
  • Rødt/gult drejegreb; leveringsbeskrivelsen nævner også et sort, rektangulært greb, type I-O og ON-OFF
  • Tilslutning med skrueforbindelser og til-/afgang i top og bund
  • IP65, EMC-beskyttelse og ingen EMC-forskruning nødvendig ifølge produktdata
  • Komplet enhed i kapsling, med PE-terminal og hjælpekontakter
  • Udført som sikkerhedsafbryder, hovedafbryder og reparations-/vedligeholdelsesafbryder
  • I overensstemmelse med IEC 60947-3

Tekniske data

  • Mål: 150 mm høj, 130 mm bred og 85 mm dyb
  • Kabelindføringer: 4 udslag til M25 og 2 til M16; dataene angiver også 2 × M25 + M16 i top og bund
  • Nominel driftseffekt: 7,5 kW ved AC-3 og 400 V samt 7,5 kW ved AC-23 og 400 V
  • Koblingskapacitet ved 400 V: 7,5 kW
  • Nominel permanent strøm ved AC-23 og 400 V: 16 A
  • Nominel permanent strøm ved AC-21 og 400 V er angivet som 16 A i produktattributterne og 32 A i supplerende data
  • Nominel strøm IE: 40 A
  • Maksimal nominel driftsspænding Ue AC: 750 V; nominel driftsspænding er angivet som 750–750 V
  • Nominel korttidsstrøm Icw: 0,5 kA
  • En attributregistrering angiver 0 NO-hjælpekontakter, mens øvrige produktdata angiver 1 NO. NC- og skiftefunktion er angivet som 0
  • NEMA-beskyttelsesgrad: Andet

Montering og tilbehør

Afbryderen er angivet som egnet til indbygning i fordeler, men ikke til gulvbefæstigelse eller mellemmontage. Den er ikke udført til frontmontering i center eller med 4-hulsmontering. Flanger skal bestilles separat. Ved udendørs montering kan der opstå kondens i kapslingen; leverandørdata angiver egnede kondensventiler som en mulig løsning.

Modelbetegnelser

Typebetegnelser: 1SCA022613R8710 og OTE16A3M.

Specifikationer

  • Varenummer:
    2118801474
  • EAN nummer:
    6417019199962
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA022613R8710, OTE16A3M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal poler:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    130.0 mm
  • Dybde:
    85.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til gulvbefæstigelse:
    False
  • Egnet til indbygning af fordeler:
    True
  • Egnet til mellemmontage:
    False
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve:
    Rød - Gul
  • Farve på kontrolelement:
    Rød
  • Højde:
    150.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    7.5 kW
  • Låsbar:
    True
  • Mærkstrøm:
    16A
  • Max. nominel drift spænding Ue AC:
    750.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt AC-3, 400 V:
    7.5 kW
  • Nominel drifteffekt på AC-23, 400V:
    7.5 kW
  • Nominel driftsspænding:
    750 - 750 V
  • Nominel kortstids-strømstyrke Icw:
    0.5 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    16.0 A
  • Nominel strøm IE:
    40.0 A
  • Option for spændingsudløser:
    False
  • Poltal:
    3P + Hjælpekontakt
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Drejeknap
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    True
  • Producent/forhandler:
    ABB
