Sikkerhedsafbryder, 3-polet, 16 A, M20, rød/gult greb

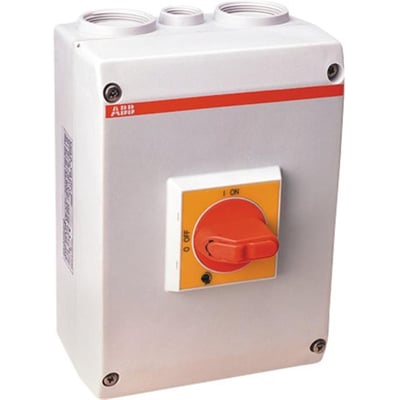

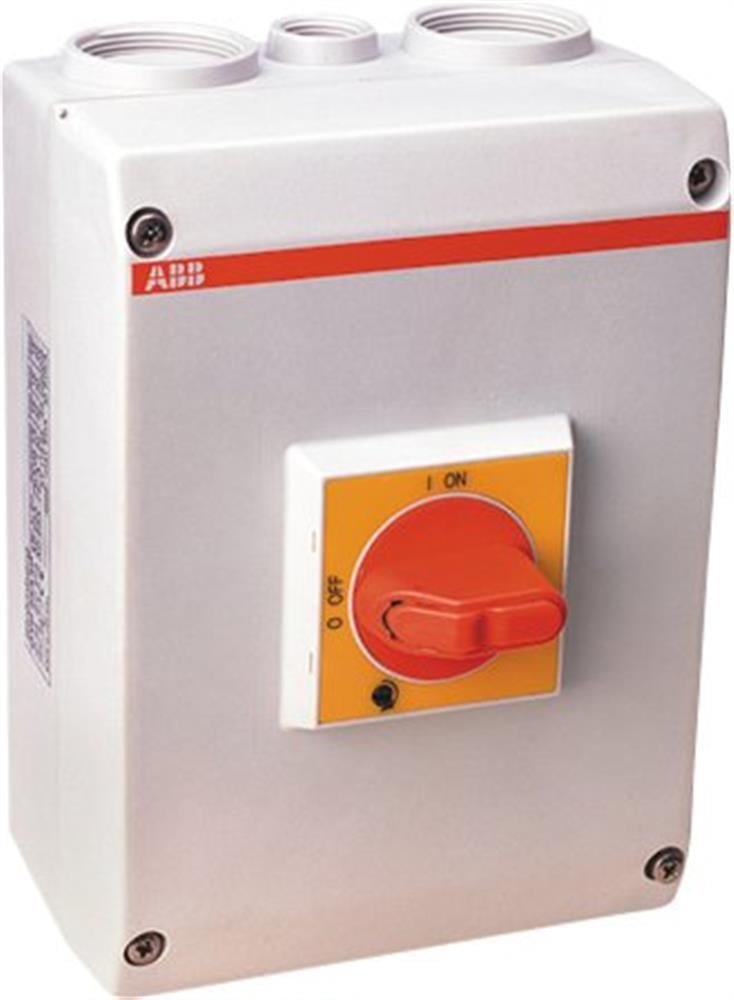

ABB 3-polet sikkerhedsafbryder på 16 A med grå kapsling, rødt drejegreb på gul plade og kabelindføringer øverst.ABB 3-polet sikkerhedsafbryder på 16 A set skråt forfra med grå kapsling, rødt drejegreb og to indføringer øverst.
PRISGARANTI
20+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres fredag d. 6/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 6/11
GLS Erhverv49,00 kr.Fredag d. 6/11
GLS Hjemmelevering59,00 kr.Fredag d. 6/11
Direkte levering149,00 kr.I morgen
Click&Collect i Svenstrup (9230)0,00 kr.I morgen
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
3-polet sikkerhedsafbryder på 16 A i grå kunststofkapsling med IP65 på forsiden, aflåseligt rød/gult greb og M20-udslag. Læs mere…
  • Varenr.:
    2118801306
  • EAN nr.:
    6417019130224
  • Typenr.:
    1SCA022399R6590, OTP16KA3M
pr. stk. inkl. moms
539,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Produktbeskrivelse

Frontbetjent sikkerhedsafbryder med 3 poler, 16 A mærkstrøm og grå kunststofkapsling. Den er beregnet til at forhindre start af motorer og elektriske anlæg under service og eftersyn. Afbryderen skal monteres inden for synsvidde af det anlæg, den beskytter.

Ved brug sammen med frekvensomformere skal der anvendes en EMC-godkendt sikkerhedsafbryder. Ved udendørs montering kan der opstå kondens i kapslingen. Egnede kondensventiler kan anvendes til at forebygge dette.

Funktioner og tilslutning

  • Aflåselig med hængelås og betjent med drejeknap.
  • Rød/gult rektangulært greb med markeringerne I-O og ON-OFF.
  • Tilgang og afgang øverst og nederst; fire M20-udslag.
  • Skrueforbindelser til hovedstrømkredsen samt N- og PE-terminal.
  • Leveres som komplet enhed i kapsling med hjælpekontakt. En supplerende produktbeskrivelse angiver 1 NO-hjælpekontakt.
  • Flanger bestilles separat.
  • Udført som sikkerhedsafbryder, hovedafbryder og reparations-/vedligeholdelsesafbryder. Ikke udført som nødstop eller reverseringskontakt.

Tekniske data

  • Poltal: 3P.
  • Mærkstrøm: 16 A.
  • Nominel drifteffekt: 7,5 kW ved AC-3 og AC-23, 400 V.
  • Nominel permanent strøm ved AC-23, 400 V: 16 A.
  • Maksimal nominel driftsspænding Ue AC: 750 V.
  • Nominel strøm IE: 40 A.
  • Nominel korttidsstrøm Icw: 0,5 kA.
  • Beskyttelsesgrad på forsiden: IP65. NEMA-beskyttelsesgrad: Andet.
  • Mål: 85 mm bred, 120 mm høj og 60 mm dyb.
  • I henhold til IEC 60947-3.
  • Egnet til indbygning af fordeler, men ikke til gulvbefæstigelse eller mellemmontage. Ikke egnet til frontmontering i center eller med 4-hulsmontering.
  • Ingen integreret motordrift, mulighed for motordrev eller option for spændingsudløser.

Datagrundlaget angiver den nominelle permanente strøm ved AC-21, 400 V, som både 16 A og 32 A. Kontrollér den korrekte værdi i den gældende produktdokumentation.

Produktidentifikation

  • Typenumre: 1SCA022399R6590 og OTP16KA3M.
  • Produktnummer: 2118801306.
  • EAN: 6417019130224.

Specifikationer

  • Varenummer:
    2118801306
  • EAN nummer:
    6417019130224
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA022399R6590, OTP16KA3M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal poler:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    85.0 mm
  • Dybde:
    60.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til gulvbefæstigelse:
    False
  • Egnet til indbygning af fordeler:
    True
  • Egnet til mellemmontage:
    False
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve:
    Rød - Gul
  • Farve på kontrolelement:
    Rød
  • Højde:
    120.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    7.5 kW
  • Låsbar:
    True
  • Mærkstrøm:
    16A
  • Max. nominel drift spænding Ue AC:
    750.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt AC-3, 400 V:
    7.5 kW
  • Nominel drifteffekt på AC-23, 400V:
    7.5 kW
  • Nominel driftsspænding:
    750 - 750 V
  • Nominel kortstids-strømstyrke Icw:
    0.5 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    16.0 A
  • Nominel strøm IE:
    40.0 A
  • Option for spændingsudløser:
    False
  • Poltal:
    3P
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Drejeknap
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    True
  • Producent/forhandler:
    ABB
