- Varenr.:2118750509
- EAN nr.:6417019223285
- Typenr.:1SCA022699R4580, OTP16KA3M25
Måske interessant?
Beskrivelse

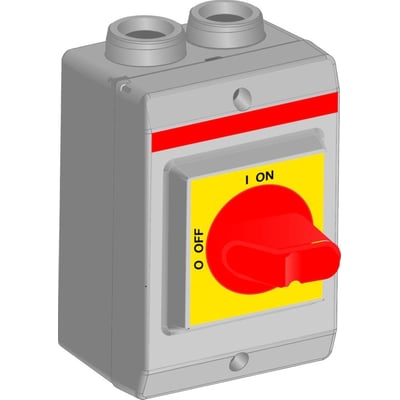

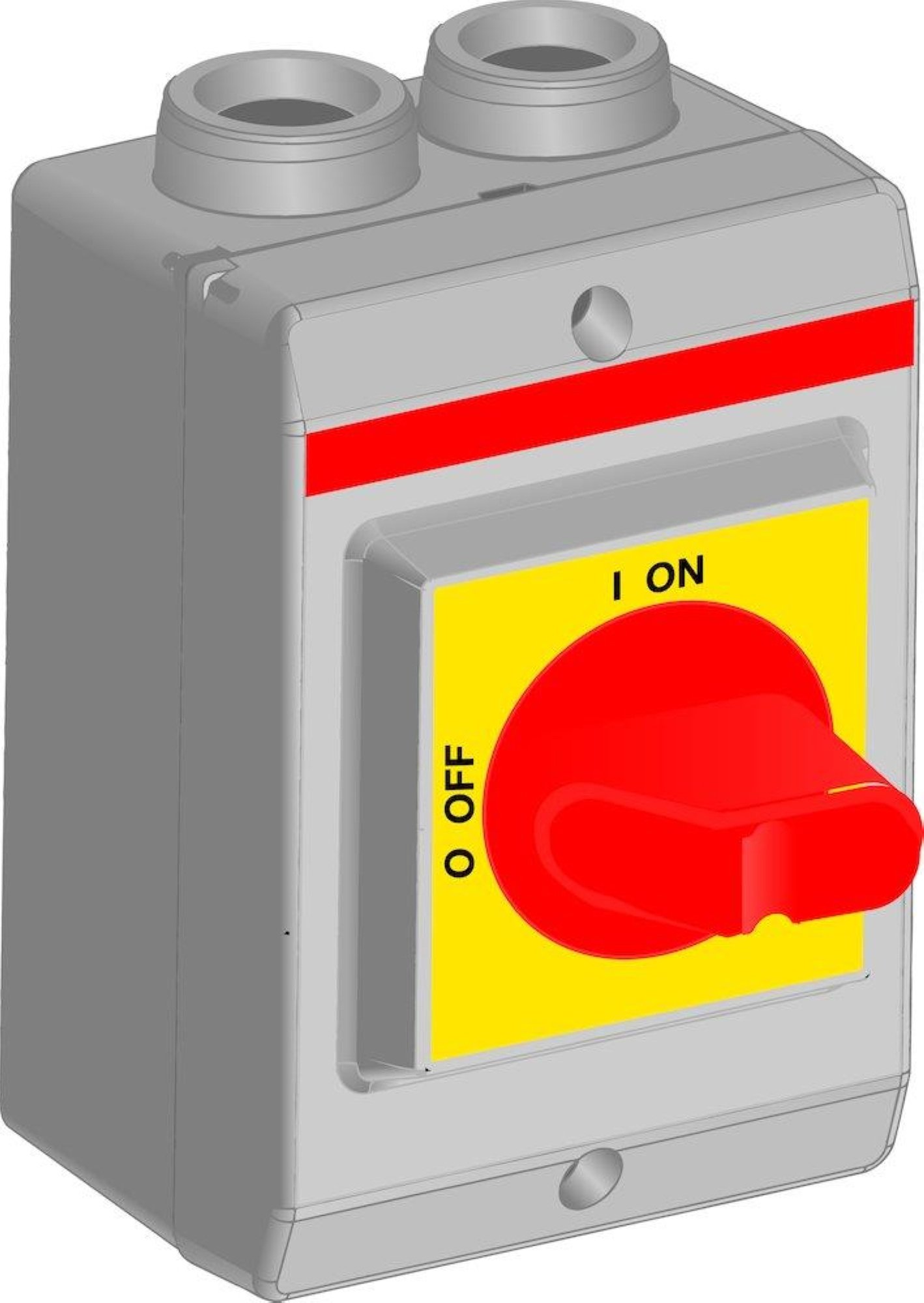

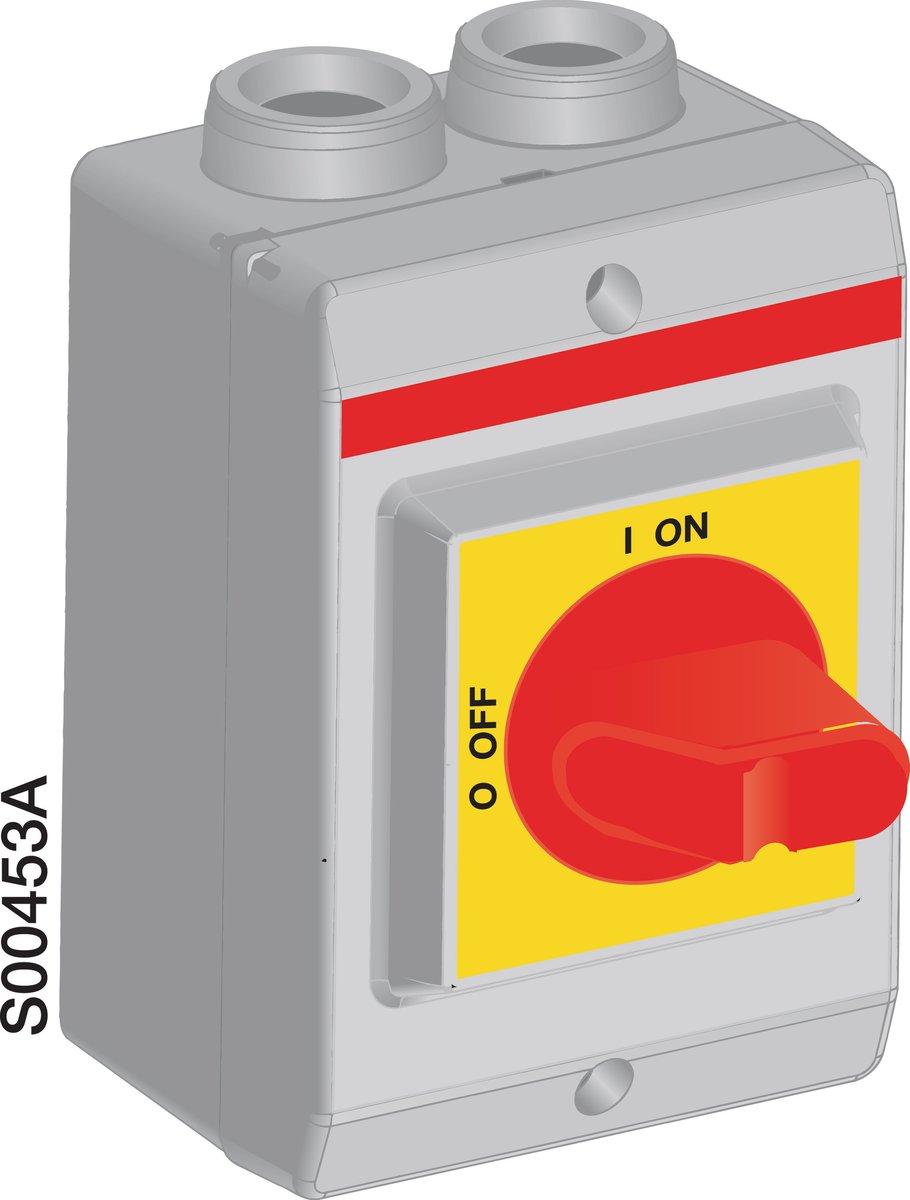

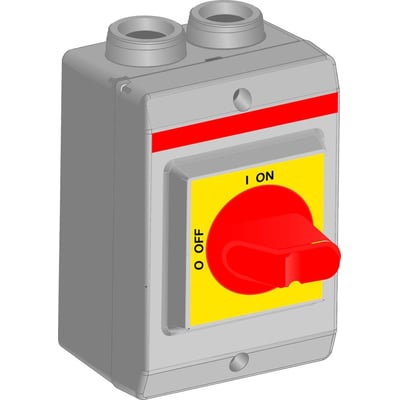

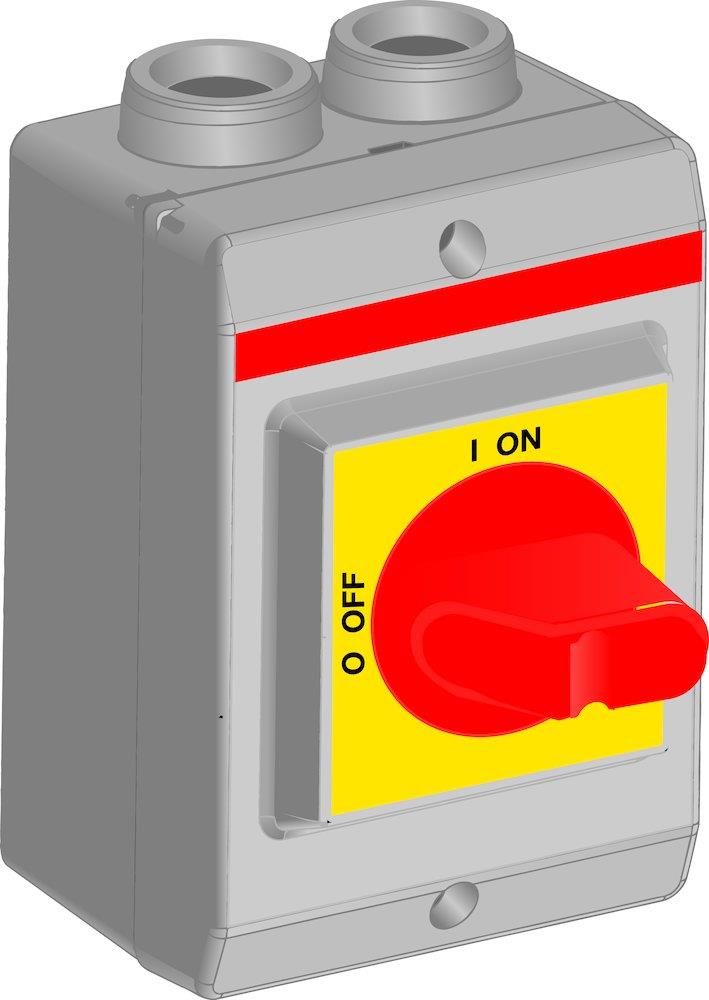

Frontbetjent, 3-polet sikkerhedsafbryder med 16 A mærkstrøm og grå plastkapsling. Afbryderen kan bruges til at forhindre start af en motor eller et elektrisk anlæg under service og eftersyn. Den skal monteres inden for synsvidde af anlægget, den beskytter.
Ved brug sammen med frekvensomformere skal der anvendes EMC-godkendte sikkerhedsafbrydere. Ved udendørs montage kan der opstå kondens i kapslingen; dette kan forebygges med egnede kondensventiler.
Funktioner og udførelse
- Udført som sikkerhedsafbryder, hovedafbryder og reparations-/vedligeholdelsesafbryder.
- Aflåselig med hængelås og betjenes med drejeknap.
- Rød/gult rektangulært drejegreb; kontrolelementet er rødt.
- Til- og afgang i top og bund. Kapslingen har fire udslagsåbninger til M25; variantbeskrivelsen angiver 2 × M25 i top og bund.
- Komplet enhed i kapsling med N- og PE-terminal samt én hjælpekontakt, 1 NO.
- Ingen NC-hjælpekontakter eller hjælpekontakter med skiftefunktion.
- Flanger bestilles separat.
- Udført iht. IEC 60947-3. Betjeningsmærkning: I-O og ON-OFF.
- IP65 på forsiden. Beskyttelsesgrad efter NEMA: Andet.
Tekniske data
- Poltal: 3P. Antal poler: 3. Antal brydere: 1.
- Mærkstrøm: 16 A.
- Nominel permanent strøm ved AC-21, 400 V: 32 A.
- Nominel permanent strøm ved AC-23, 400 V: 16 A.
- Nominel strøm IE: 40 A.
- Nominel drifteffekt ved AC-23, 400 V: 7,5 kW. Koblingskapacitet ved 400 V: 7,5 kW.
- Nominel driftsspænding: 750–750 V. Maksimal nominel driftsspænding Ue AC: 750 V.
- Nominel korttidsstrøm Icw: 0,5 kA.
- Mål: 85 mm bred, 60 mm dyb og 120 mm høj.
Øvrige egenskaber
- Egnet til indbygning i fordeler.
- Ikke udført som nødstopsudgave eller reverseringskontakt.
- Ikke egnet til gulvbefæstigelse, frontmontering med 4 huller eller frontmontering i centrum.
- Har ikke integreret motordrev; motordrev og spændingsudløser fås ikke som option.
Produktidentifikation
- Typenumre: 1SCA022699R4580 og OTP16KA3M25.
- Produktnummer: 2118750509.
- EAN: 6417019223285.
- Oprindelsesland: FI.
Specifikationer
-
Varenummer:2118750509
-
EAN nummer:6417019223285Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:1SCA022699R4580, OTP16KA3M25Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal brydere:1
-
Antal hjælpekontakter med skifte funktion:0
-
Antal hjælpekontakter som er NO:1
-
Antal hjælpekontakter som er NC:0
-
Antal poler:3
-
Beskyttelsesgrad (NEMA):Andet
-
Beskyttelsesklasse (IP) forside:IP65
-
Bredde:85 mm
-
Dybde:60 mm
-
Egnet til front montering 4-hul:Nej
-
Egnet til front montering center:Nej
-
Egnet til gulvbefæstigelse:Nej
-
Egnet til indbygning af fordeler:Ja
-
Enhedskontruktion:Komplet enhed i kapsling
-
Farve:Rød - Gul
-
Farve på kontrolelement:Rød
-
Højde:120 mm
-
Integreret motordrev:Nej
-
Koblingskapacitet ved 400 V:7.5 kW
-
Låsbar:Ja
-
Mærkstrøm:16A
-
Max. nominel drift spænding Ue AC:750 V
-
Motordrev som option:Nej
-
Nominel drifteffekt på AC-23, 400V:7.5 kW
-
Nominel driftsspænding:750 - 750 V
-
Nominel kortstids-strømstyrke Icw:0.5 kA
-
Nominel permanent strøm ved AC-21, 400 V:32 A
-
Nominel permanent strøm ved AC-23, 400 V:16 A
-
Nominel strøm IE:40 A
-
Option for spændingsudløser:Nej
-
Poltal:3P
-
Type af betjeningselement:Drejeknap
-
Udført som hovedafbryder:Ja
-
Udført som nødstopsudgave:Nej
-
Udført som reparations-/vedligeholdelsesafbryder:Ja
-
Udført som reverseringskontakt:Nej
-
Udført som sikkerhedsafbryder:Ja
-
Producent/forhandler:ABB
