Sikkerhedsafbryder OTP16A3M, 3-polet, 16 A, M25, rød/gult greb

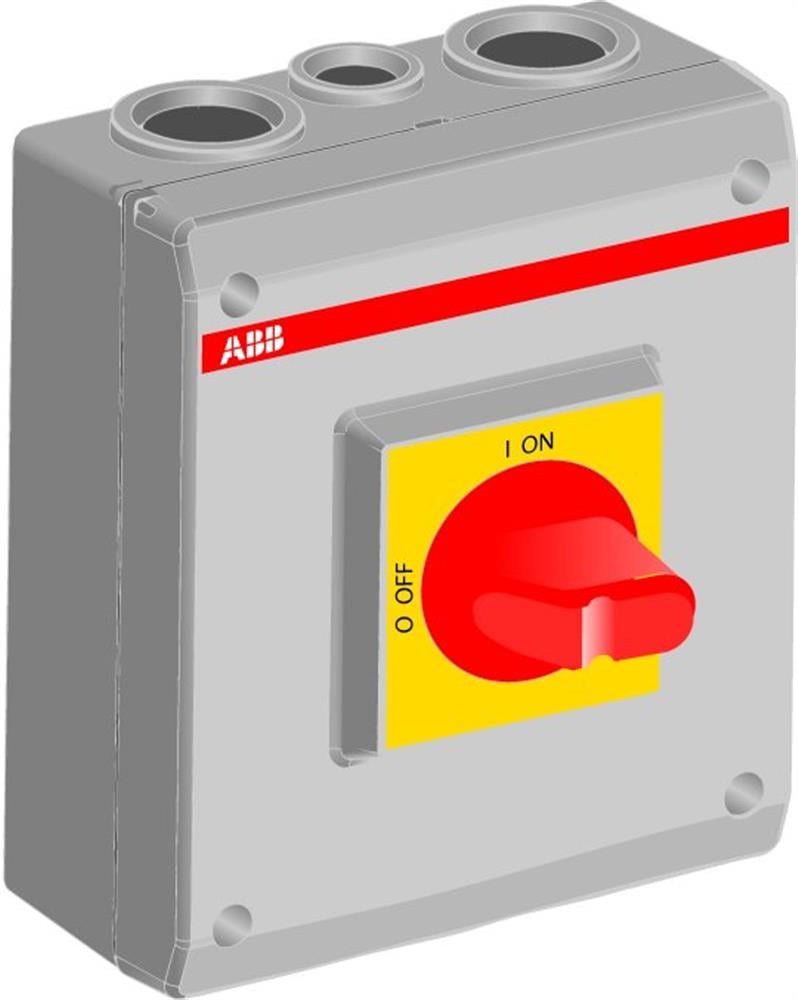

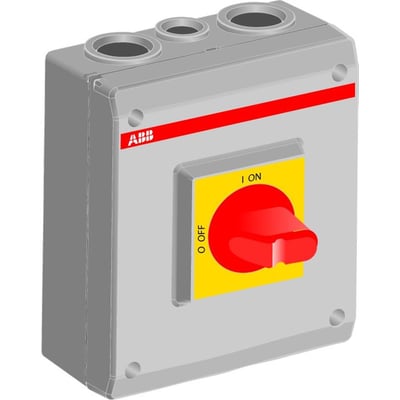

ABB OTP16A3M 3-polet sikkerhedsafbryder i grå kapsling med rødt og gult drejegreb, set skråt forfra med tre åbninger øverst.ABB OTP16A3M 3-polet sikkerhedsafbryder i grå kapsling med rødt og gult drejegreb, set skråt forfra med to åbninger øverst.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 28/11 - torsdag d. 10/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 28/11 - torsdag d. 10/12
GLS Erhverv49,00 kr.Mandag d. 30/11 - torsdag d. 10/12
GLS Hjemmelevering59,00 kr.Mandag d. 30/11 - torsdag d. 10/12
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket ABB
Frontbetjent, aflåselig 3-polet sikkerhedsafbryder i plastkapsling med IP65, 16 A og rød/gult drejegreb. Læs mere…
  • Varenr.:
    2118801267
  • EAN nr.:
    6417019130248
  • Typenr.:
    1SCA022399R6750, OTP16A3M
pr. stk. inkl. moms
658,00 kr.

Måske interessant?

Beskrivelse

Produktbeskrivelse

Frontbetjent, 3-polet sikkerhedsafbryder med drejeknap i en grå plastkapsling. Afbryderen kan bruges til at forhindre start af en motor eller et elektrisk anlæg under service og eftersyn. Den er udført som sikkerhedsafbryder, hovedafbryder, reparations- og vedligeholdelsesafbryder samt nødstopsudgave.

Afbryderen skal monteres inden for synsvidde af det anlæg, den beskytter. Ved brug sammen med frekvensomformere skal der anvendes EMC-godkendte sikkerhedsafbrydere.

Tekniske specifikationer

  • Poltal: 3P
  • Mærkstrøm: 16 A
  • Beskyttelsesklasse på forsiden: IP65
  • Kapsling: Plast, grå
  • Greb: Rød/gult drejegreb med markeringerne I-O og ON-OFF; betjeningselementet er rødt
  • Mål: 150 mm høj, 130 mm bred og 60 mm dyb
  • Nominel drifteffekt: 7,5 kW ved AC-23 og 7,5 kW ved AC-3, begge ved 400 V
  • Koblingskapacitet: 7,5 kW ved 400 V
  • Nominel permanent strøm: 32 A ved AC-21 og 16 A ved AC-23, begge ved 400 V
  • Nominel strøm IE: 40 A
  • Nominel driftsspænding: 750 V AC; angivet område 750–750 V. Maksimal nominel driftsspænding Ue AC: 750 V
  • Nominel korttidsstrøm Icw: 0,5 kA
  • Tilslutning til hovedstrømkredsen: Skrueforbindelse
  • Opfylder IEC 60947-3

Tilslutning og indhold

Til-/afgang er placeret i top og bund. Specifikationerne angiver 4 udslag til M25 samt 2 × M25 + M16 i top og bund. Produktdataene angiver desuden en nulklemme.

Der medfølger PE-terminal, rød/gult pistolgreb og hjælpekontakt ifølge produktinformationen. Der er angivet 1 NO-hjælpekontakt, 0 NC-hjælpekontakter og 0 hjælpekontakter med skiftefunktion. Flanger bestilles separat.

Montering og funktioner

  • Aflåselig med hængelås
  • Komplet enhed i kapsling med 1 bryder
  • Ikke udført som reverseringskontakt
  • Ingen spændingsudløser, integreret motordrev eller mulighed for motordrev
  • Ikke egnet til gulvbefæstigelse, gulvmontage, mellemmontage, indbygning i fordeler eller frontmontering med center- eller 4-hulsbefæstigelse
  • Leveres ikke med formonteret kabling

Ved udendørs montering kan der opstå kondens i kapslingen. Produktinformationen angiver, at dette kan forebygges ved montering af egnede kondensventiler.

Varenumre

  • Typebetegnelser: OTP16A3M og 1SCA022399R6750
  • Produktnummer: 2118801267
  • EAN: 6417019130248

Specifikationer

  • Varenummer:
    2118801267
  • EAN nummer:
    6417019130248
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA022399R6750, OTP16A3M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1
  • Antal hjælpekontakter med skifte funktion:
    0
  • Antal hjælpekontakter som er NO:
    1
  • Antal hjælpekontakter som er NC:
    0
  • Antal poler:
    3
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    130 mm
  • Dybde:
    60 mm
  • Egnet til front montering 4-hul:
    Nej
  • Egnet til front montering center:
    Nej
  • Egnet til gulvbefæstigelse:
    Nej
  • Egnet til indbygning af fordeler:
    Nej
  • Egnet til mellemmontage:
    Nej
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve:
    Rød - Gul
  • Farve på kontrolelement:
    Rød
  • Gulvmontage:
    Nej
  • Højde:
    150 mm
  • Integreret motordrev:
    Nej
  • Kapslingsfarve:
    Andet
  • Koblingskapacitet ved 400 V:
    7.5 kW
  • Låsbar:
    Ja
  • Mærkstrøm:
    16A
  • Materialekapslinger:
    Plastik
  • Max. nominel drift spænding Ue AC:
    750 V
  • Med formonteret kabling:
    Nej
  • Motordrev som option:
    Nej
  • Nominel drifteffekt AC-3, 400 V:
    7.5 kW
  • Nominel drifteffekt på AC-23, 400V:
    7.5 kW
  • Nominel driftsspænding:
    750 - 750 V
  • Nominel kortstids-strømstyrke Icw:
    0.5 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    32 A
  • Nominel permanent strøm ved AC-23, 400 V:
    16 A
  • Nominel strøm IE:
    40 A
  • Option for spændingsudløser:
    Nej
  • Poltal:
    3P
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Drejeknap
  • Udført som hovedafbryder:
    Ja
  • Udført som nødstopsudgave:
    Ja
  • Udført som reparations-/vedligeholdelsesafbryder:
    Ja
  • Udført som reverseringskontakt:
    Nej
  • Udført som sikkerhedsafbryder:
    Ja
  • Producent/forhandler:
    ABB
