- Varenr.:2118801296
- EAN nr.:6417019130842
- Typenr.:1SCA022400R9910, OTP16T3M
Andre købte også
Måske interessant?
Beskrivelse
Frontbetjent sikkerhedsafbryder
Denne 3-polede sikkerhedsafbryder med hjælpekontakt er beregnet til at forhindre start af en motor eller et elektrisk anlæg ved service og eftersyn. Den monteres inden for synsvidde af anlægget, den skal beskytte, og kan aflåses med hængelås. Produktdata angiver også, at den er udført som hovedafbryder, reparations- og vedligeholdelsesafbryder samt nødstopsudgave.

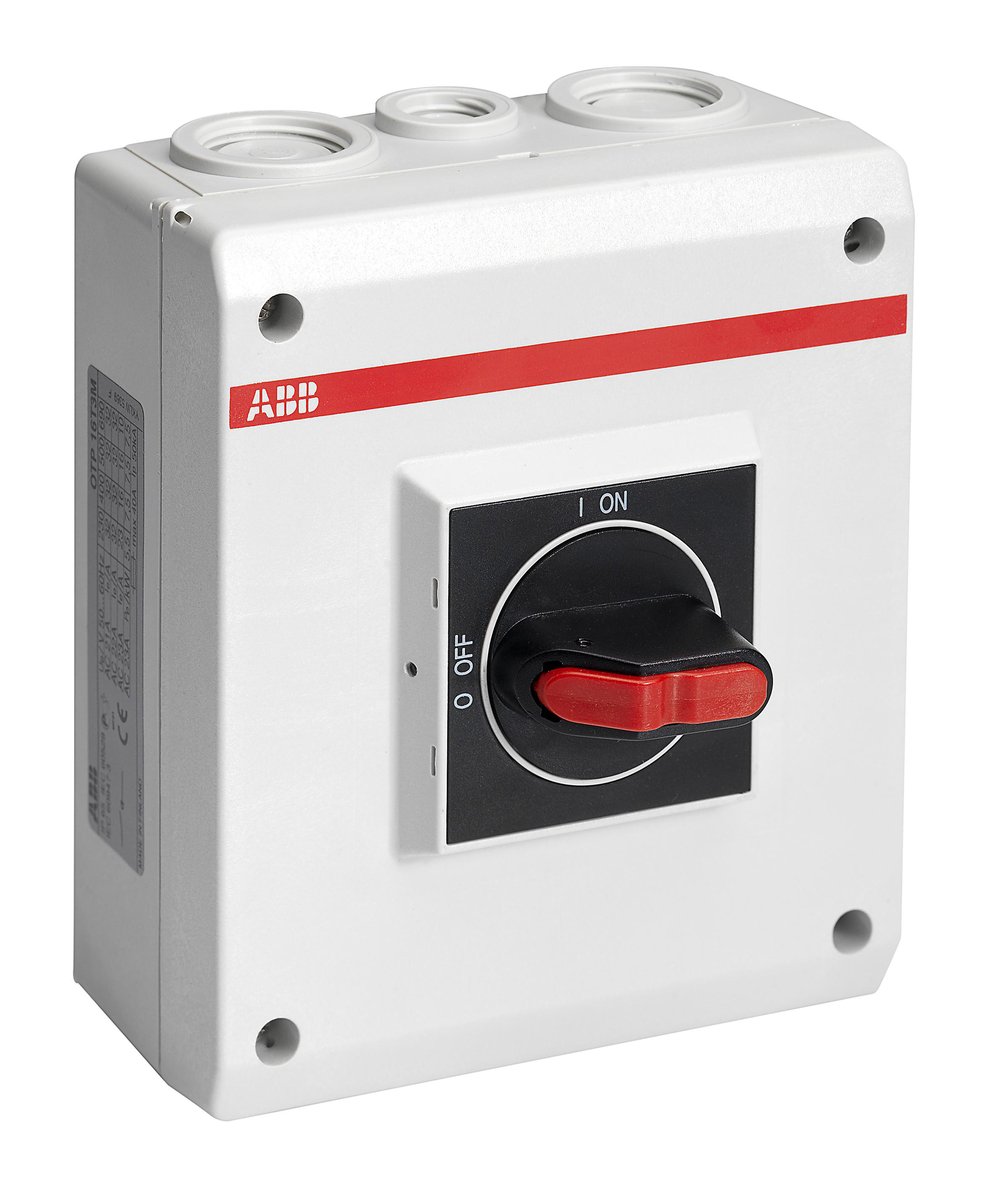

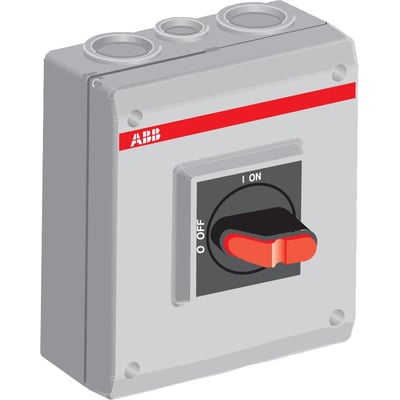

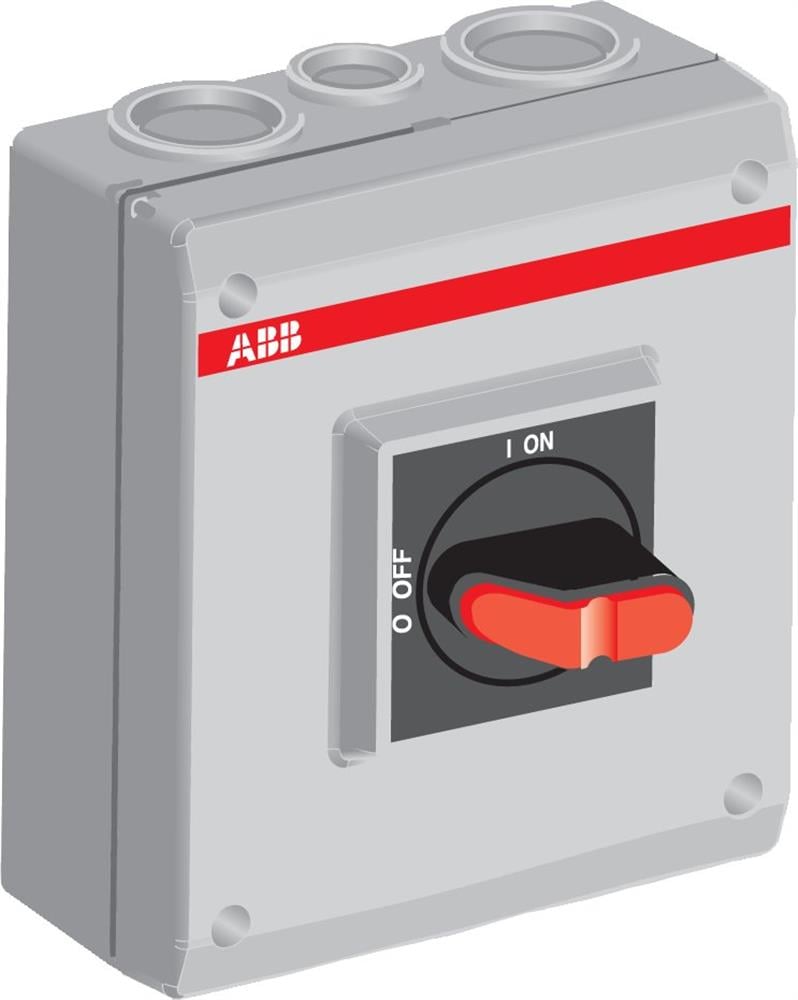

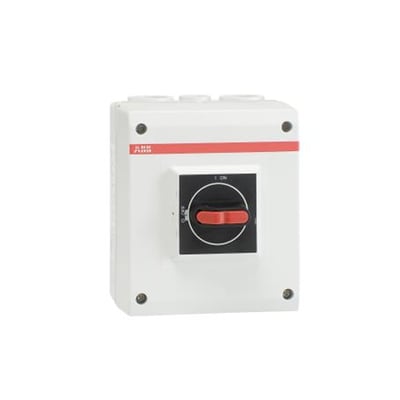

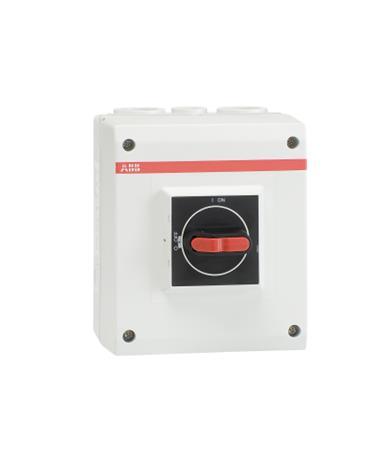

Afbryderen har grå plastkapsling og sort drejegreb. Den leveres med sort rektangulært greb med markeringerne I-O og ON-OFF. Til- og afgang er placeret i top og bund.
Tekniske specifikationer
- Typebetegnelse: 1SCA022400R9910, OTP16T3M
- Poltal: 3P + hjælpekontakt; 1 NO-hjælpekontakt, 0 NC-hjælpekontakter og 0 skiftekontakter
- Mærkstrøm: 16 A
- Nominel permanent strøm: 16 A ved AC-23 og 400 V samt 32 A ved AC-21 og 400 V
- Nominel strøm Ie: 40 A
- Nominel drifteffekt: 7,5 kW ved AC-23 og 400 V samt 7,5 kW ved AC-3 og 400 V
- Koblingskapacitet: 7,5 kW ved 400 V
- Nominel driftsspænding: 750 V; maksimal nominel driftsspænding Ue AC: 750 V
- Nominel korttidsstrøm Icw: 0,5 kA
- Beskyttelsesklasse på forsiden: IP65; NEMA-beskyttelsesgrad er angivet som »Andet«
- Tilslutning til hovedstrømkreds med skrueforbindelse
- Komplet enhed i kapsling med ét koblingselement
- Mål: 130 mm bred, 150 mm høj og 60 mm dyb
- Udført iht. IEC 60947-3
Montering og øvrige oplysninger
Leverandøroplysningerne angiver kabelindføringer i top og bund. De supplerende specifikationer beskriver dels 4 åbninger til M25 og 2 til M16, dels 2 × M25 + M16 i top og bund. Flanger bestilles separat.
Ved brug sammen med frekvensomformere skal der anvendes EMC-godkendte sikkerhedsafbrydere. Ved udendørs montering kan der opstå kondens i kapslingen; egnede kondensventiler kan forhindre dette.
- Ingen spændingsudløser, integreret motordrev eller mulighed for motordrev som tilvalg
- Leveres ikke med formonteret kabling
- Ikke udført som reverseringskontakt og ikke beregnet til gulv- eller mellemmontage, frontmontage med 4 huller eller centermontering
- Ikke beregnet til indbygning i en fordeler
Specifikationer
-
Varenummer:2118801296
-
EAN nummer:6417019130842Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:1SCA022400R9910, OTP16T3MNogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal brydere:1
-
Antal hjælpekontakter med skifte funktion:0
-
Antal hjælpekontakter som er NO:1
-
Antal hjælpekontakter som er NC:0
-
Antal poler:3
-
Beskyttelsesgrad (NEMA):Andet
-
Beskyttelsesklasse (IP) forside:IP65
-
Bredde:130 mm
-
Dybde:60 mm
-
Egnet til front montering 4-hul:Nej
-
Egnet til front montering center:Nej
-
Egnet til gulvbefæstigelse:Nej
-
Egnet til indbygning af fordeler:Nej
-
Egnet til mellemmontage:Nej
-
Enhedskontruktion:Komplet enhed i kapsling
-
Farve:Sort
-
Farve på kontrolelement:Sort
-
Gulvmontage:Nej
-
Højde:150 mm
-
Integreret motordrev:Nej
-
Kapslingsfarve:Andet
-
Koblingskapacitet ved 400 V:7.5 kW
-
Låsbar:Ja
-
Mærkstrøm:16A
-
Materialekapslinger:Plastik
-
Max. nominel drift spænding Ue AC:750 V
-
Med formonteret kabling:Nej
-
Motordrev som option:Nej
-
Nominel drifteffekt AC-3, 400 V:7.5 kW
-
Nominel drifteffekt på AC-23, 400V:7.5 kW
-
Nominel driftsspænding:750 - 750 V
-
Nominel kortstids-strømstyrke Icw:0.5 kA
-
Nominel permanent strøm ved AC-21, 400 V:32 A
-
Nominel permanent strøm ved AC-23, 400 V:16 A
-
Nominel strøm IE:40 A
-
Option for spændingsudløser:Nej
-
Poltal:3P + Hjælpekontakt
-
Tilslutningstype hovedstrømkreds:Skrueforbindelse
-
Type af betjeningselement:Drejeknap
-
Udført som hovedafbryder:Ja
-
Udført som nødstopsudgave:Ja
-
Udført som reparations-/vedligeholdelsesafbryder:Ja
-
Udført som reverseringskontakt:Nej
-
Udført som sikkerhedsafbryder:Ja
-
Producent/forhandler:ABB
