- Varenr.:2118750295
- EAN nr.:7392696424202
- Typenr.:2CMA142420R1000, BWS325TPN
Andre købte også
Måske interessant?
Beskrivelse

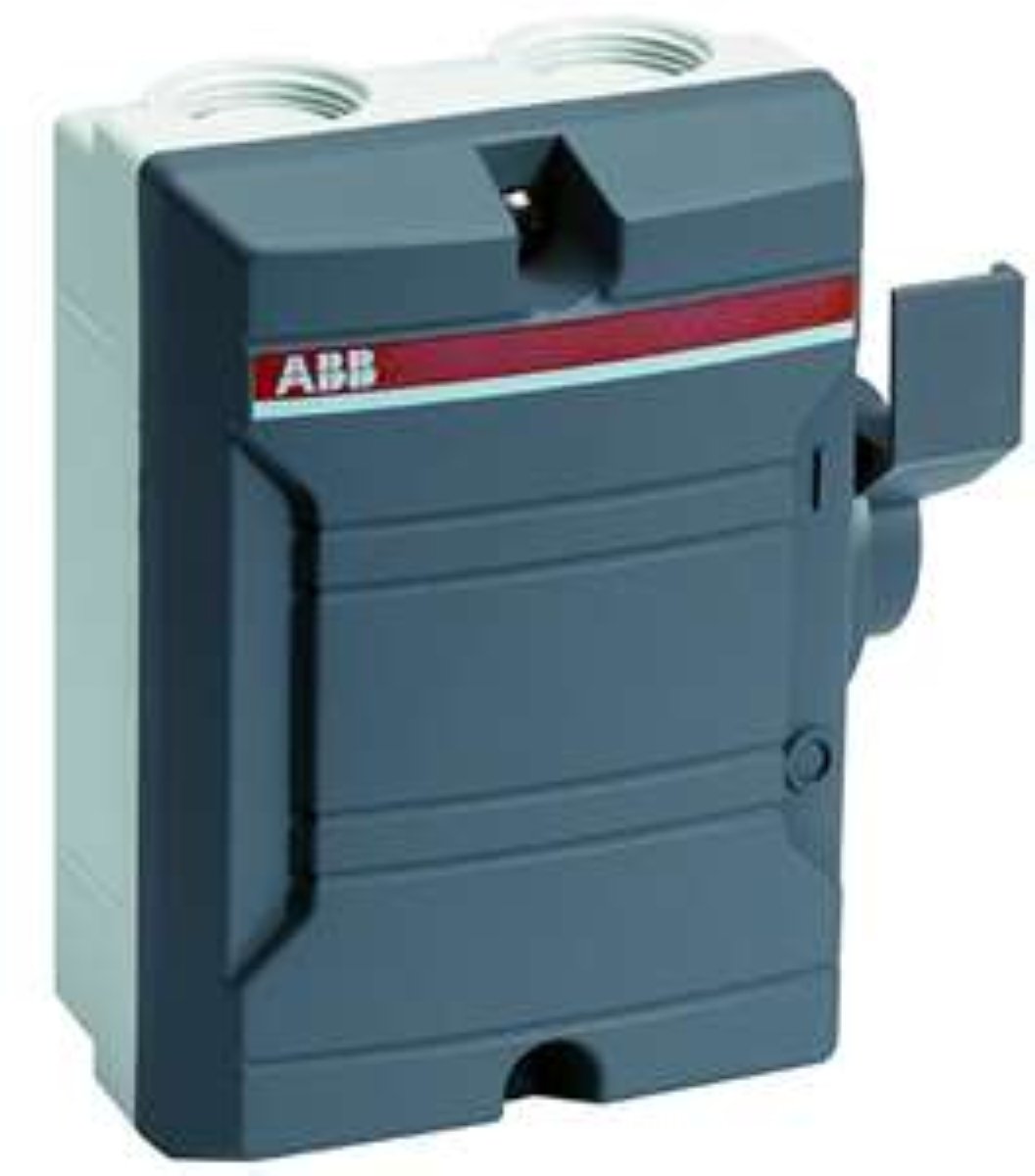

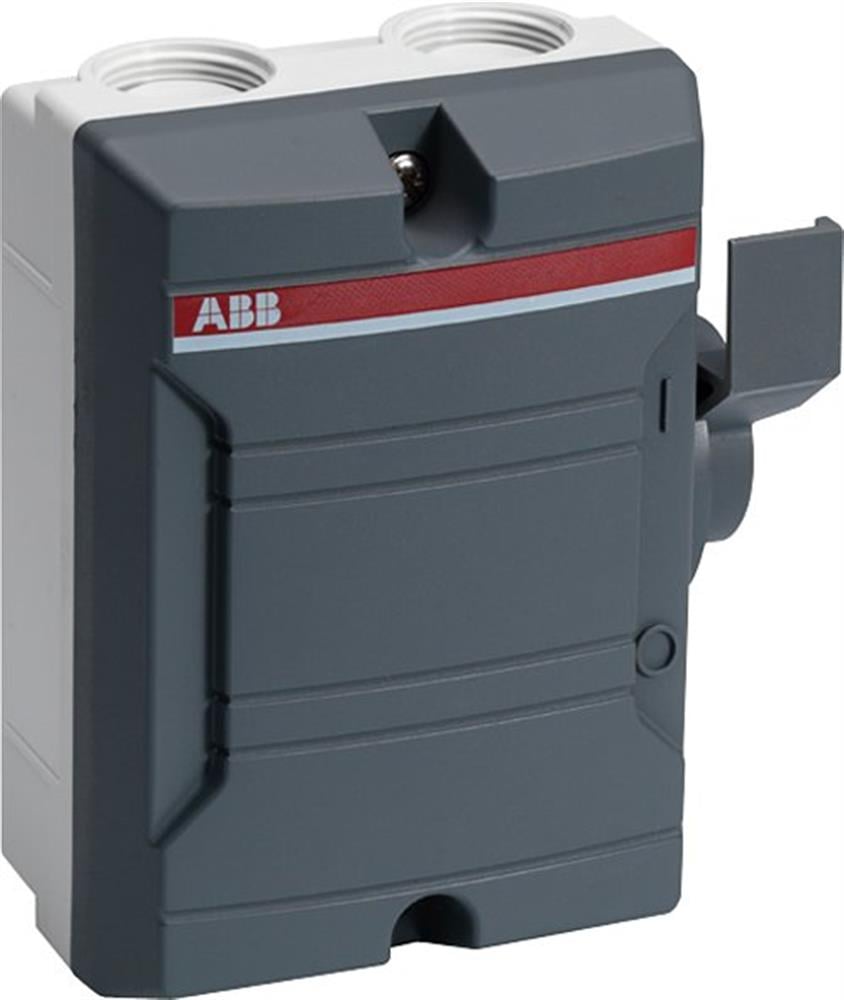

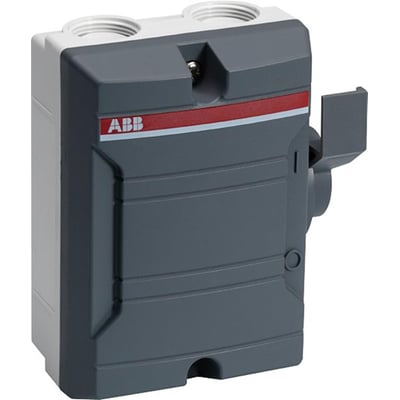

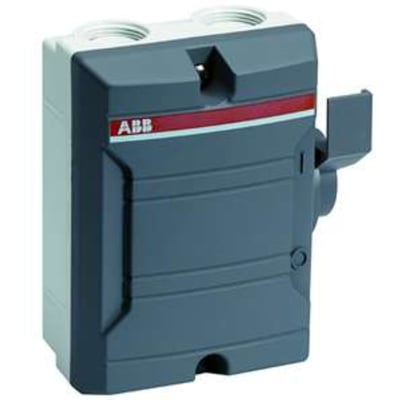

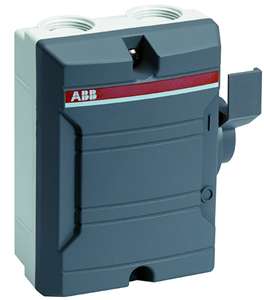

ABB sikkerhedsafbryder BWS325TPN
Sidebetjent sikkerhedsafbryder med 3 poler og en NO-hjælpekontakt. Den er beregnet til at forhindre utilsigtet start af motorer og elektriske anlæg ved service og eftersyn. Afbryderen er udført som sikkerhedsafbryder, hovedafbryder, reparations-/vedligeholdelsesafbryder og nødstopsudgave.
Enheden har en lysegrå plastkapsling med mørkegråt dæksel og betjeningsgreb. Den komplette enhed har skrueforbindelser og IP65-beskyttelse på forsiden.
Funktioner og anvendelse
- Sidebetjent med knebel og låsbar med hængelås.
- Til- og afgang i top og bund.
- Monteres inden for synsvidde af det anlæg, den skal beskytte.
- Ved brug sammen med frekvensomformer skal der anvendes en EMC-godkendt sikkerhedsafbryder.
- Ved udendørs montage kan der opstå kondens i kapslingen. Egnede kondensventiler kan anvendes for at forebygge dette.
Tekniske data
- Mærkestrøm: 25 A.
- Nominel driftsspænding: 690 V AC; maksimal nominel driftsspænding Ue: 690 V AC.
- Nominel permanent strøm: 40 A ved AC-21, 400 V og 25 A ved AC-23, 400 V.
- Nominel drifteffekt og koblingskapacitet ved 400 V: 11 kW ved AC-23 og 11 kW ved AC-3.
- Supplerende leverandøroplysning: 15 kW ved 500 V AC-23.
- Hjælpekontakter: 1 NO, 0 NC og 0 med skiftefunktion.
- Forskruninger: M32 + M16.
- Mål: 138 mm bred, 168 mm høj og 68 mm dyb.
- Materiale: plast. Beskyttelsesgrad angivet for forsiden: IP65.
- Udførelse: 1 bryder, komplet enhed i kapsling. Tilslutning af hovedstrømkreds med skrueforbindelse.
- Ikke udført med spændingsudløser, integreret motordrev eller mulighed for motordrev; leveres ikke med formonteret kabling.
- Ikke beregnet til gulv- eller mellemmontage, gulvfastgørelse, indbygning i fordelingstavle eller frontmontage med 4 huller eller center. Ikke udført som reverseringskontakt.
- NEMA-beskyttelsesgrad: angivet som Andet.
Tilslutning og levering
Leveres med hjælpekontakter i henhold til produktinformationen samt N- og PE-terminal. Flanger bestilles separat. Produktet er angivet i henhold til IEC 60947-3.
Identifikation
- Typebetegnelse: BWS325TPN.
- Type- og modelnummer: 2CMA142420R1000.
- Produktnummer: 2118750295.
- EAN: 7392696424202.
Specifikationer
-
Varenummer:2118750295
-
EAN nummer:7392696424202Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:2CMA142420R1000, BWS325TPNNogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Varens primære kategori:
-
Ampere:25 A
-
Antal brydere:1.0
-
Antal hjælpekontakter med skifte funktion:0.0
-
Antal hjælpekontakter som er NO:1.0
-
Antal hjælpekontakter som er NC:0.0
-
Antal poler:3.0
-
Beskyttelsesgrad (NEMA):Andet
-
Beskyttelsesklasse (IP) forside:IP65
-
Betjeningstype:Side
-
Bredde:138.0 mm
-
Dybde:68.0 mm
-
Egnet til front montering 4-hul:Nej
-
Egnet til front montering center:Nej
-
Egnet til gulvbefæstigelse:Nej
-
Egnet til indbygning af fordeler:Nej
-
Egnet til mellemmontage:Nej
-
Enhedskontruktion:Komplet enhed i kapsling
-
Farve:Mørkegrå
-
Farve på kontrolelement:Grå
-
Forskruning:M32 + M16
-
Gulvmontage:Nej
-
Højde:168.0 mm
-
Integreret motordrev:Nej
-
Kapslingsfarve:Andet
-
Koblingskapacitet ved 400 V:11.0 kW
-
Låsbar:Ja
-
Mærkstrøm:25A
-
Materialekapslinger:Plastik
-
Max. nominel drift spænding Ue AC:690.0 V
-
Med formonteret kabling:Nej
-
Motordrev som option:Nej
-
Nominel drifteffekt AC-3, 400 V:11.0 kW
-
Nominel drifteffekt på AC-23, 400V:11.0 kW
-
Nominel driftsspænding:690 - 690 V
-
Nominel permanent strøm ved AC-21, 400 V:40.0 A
-
Nominel permanent strøm ved AC-23, 400 V:25.0 A
-
Nominel strøm IE:40.0 A
-
Option for spændingsudløser:Nej
-
Poler:3P+hjælpekontakt
-
Poltal:3P + Hjælpekontakt
-
Tilslutningstype hovedstrømkreds:Skrueforbindelse
-
Type af betjeningselement:Knebel
-
Udført som hovedafbryder:Ja
-
Udført som nødstopsudgave:Ja
-
Udført som reparations-/vedligeholdelsesafbryder:Ja
-
Udført som reverseringskontakt:Nej
-
Udført som sikkerhedsafbryder:Ja
-
Producent/forhandler:ABB
