Sikkerhedsafbryder, 3-polet, 30 A, M32, rød/gult greb

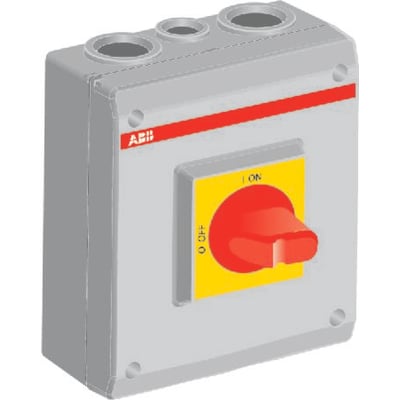

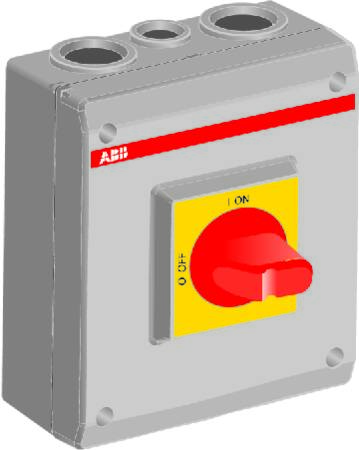

ABB 3-polet sikkerhedsafbryder på 30 A i grå kapsling med rødt og gult drejegreb samt kabelindføringer øverst.ABB 3-polet sikkerhedsafbryder på 30 A set forfra med rødt og gult drejegreb, ON/OFF-mærkning og kabelindføringer.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 28/11 - torsdag d. 10/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 28/11 - torsdag d. 10/12
GLS Erhverv49,00 kr.Mandag d. 30/11 - torsdag d. 10/12
GLS Hjemmelevering59,00 kr.Mandag d. 30/11 - torsdag d. 10/12
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket ABB
Frontbetjent 3-polet sikkerhedsafbryder med 30 A ved AC-23, 400 V, IP65-kapsling, låsbart rød/gult drejegreb og 1 NO-hjælpekontakt. Læs mere…
  • Varenr.:
    2118801319
  • EAN nr.:
    6417019130231
  • Typenr.:
    1SCA022399R6670, OTP25A3M
pr. stk. inkl. moms
884,00 kr.

Måske interessant?

Beskrivelse

Frontbetjent sikkerhedsafbryder

Denne 3-polede sikkerhedsafbryder har en grå plastkapsling og bruges til at forhindre start af motorer eller elektriske anlæg under service og eftersyn. Den er udført som sikkerhedsafbryder, hovedafbryder, reparations-/vedligeholdelsesafbryder og nødstopsudgave. Afbryderen er låsbar med hængelås og skal monteres inden for synsvidde af anlægget, den beskytter.

Tekniske data

  • Nominel permanent strøm ved AC-23, 400 V: 30 A
  • Nominel permanent strøm ved AC-21, 400 V: 45 A
  • Nominel strøm Ie: 63 A
  • Koblingskapacitet ved 400 V: 15 kW
  • Nominel driftseffekt ved AC-23, 400 V: 15 kW
  • Nominel driftseffekt ved AC-3, 400 V: 9 kW
  • Maksimal nominel driftsspænding: 750 V AC
  • Nominel korttidsstrøm Icw: 1,5 kA
  • Beskyttelsesgrad på forsiden: IP65
  • Skrueforbindelse til hovedstrømkredsen
  • 1 NO-hjælpekontakt; ingen NC- eller skiftekontakter
  • Komplet enhed i kapsling med én bryder
  • Mål: 145 mm bred, 200 mm høj og 90 mm dyb

Betjening og tilslutning

Afbryderen har et rødt/gult pistolgreb med drejebetjening og mærkning af typen I-O og ON-OFF. Til- og afgang er placeret i top og bund. Tilslutningerne er angivet som 2 × M25 + M16 i top og bund. Enheden leveres med hjælpekontakt, PE-terminal og nulklemme. Flanger bestilles separat.

Montering og anvendelse

Ved brug sammen med frekvensomformere skal der anvendes EMC-godkendte sikkerhedsafbrydere. Ved udendørs montage kan der opstå kondens i kapslingen; egnede kondensventiler kan forhindre dette. Afbryderen har ikke integreret motordrev eller spændingsudløser og er ikke udført som reverseringskontakt.

Identifikation

  • Typebetegnelser: 1SCA022399R6670 og OTP25A3M
  • Produktnummer: 2118801319
  • EAN: 6417019130231
  • Udførelse i henhold til IEC 60947-3

Specifikationer

  • Varenummer:
    2118801319
  • EAN nummer:
    6417019130231
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA022399R6670, OTP25A3M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1
  • Antal hjælpekontakter med skifte funktion:
    0
  • Antal hjælpekontakter som er NO:
    1
  • Antal hjælpekontakter som er NC:
    0
  • Antal poler:
    3
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    145 mm
  • Dybde:
    90 mm
  • Egnet til front montering 4-hul:
    Nej
  • Egnet til front montering center:
    Nej
  • Egnet til gulvbefæstigelse:
    Nej
  • Egnet til indbygning af fordeler:
    Nej
  • Egnet til mellemmontage:
    Nej
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Rød
  • Gulvmontage:
    Nej
  • Højde:
    200 mm
  • Integreret motordrev:
    Nej
  • Kapslingsfarve:
    Andet
  • Koblingskapacitet ved 400 V:
    15 kW
  • Låsbar:
    Ja
  • Materialekapslinger:
    Plastik
  • Max. nominel drift spænding Ue AC:
    750 V
  • Med formonteret kabling:
    Nej
  • Motordrev som option:
    Nej
  • Nominel drifteffekt AC-3, 400 V:
    9 kW
  • Nominel drifteffekt på AC-23, 400V:
    15 kW
  • Nominel driftsspænding:
    750 - 750 V
  • Nominel kortstids-strømstyrke Icw:
    1.5 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    45 A
  • Nominel permanent strøm ved AC-23, 400 V:
    30 A
  • Nominel strøm IE:
    63 A
  • Option for spændingsudløser:
    Nej
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Drejeknap
  • Udført som hovedafbryder:
    Ja
  • Udført som nødstopsudgave:
    Ja
  • Udført som reparations-/vedligeholdelsesafbryder:
    Ja
  • Udført som reverseringskontakt:
    Nej
  • Udført som sikkerhedsafbryder:
    Ja
  • Producent/forhandler:
    ABB
