Sikkerhedsafbryder, 3P, 30 A, M32, sort greb

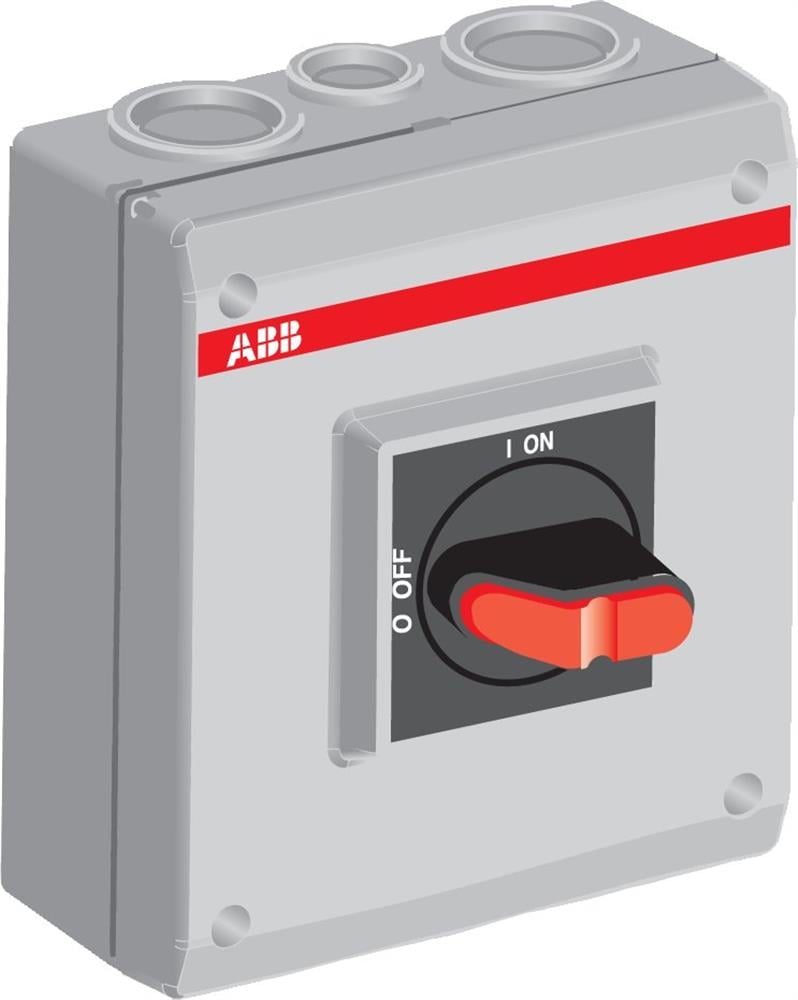

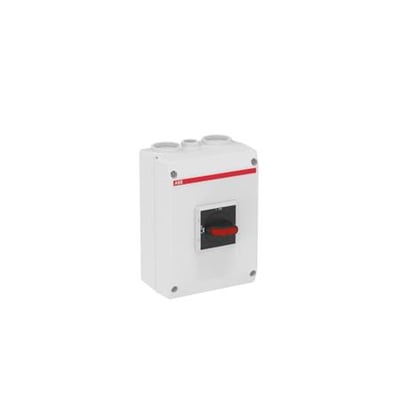

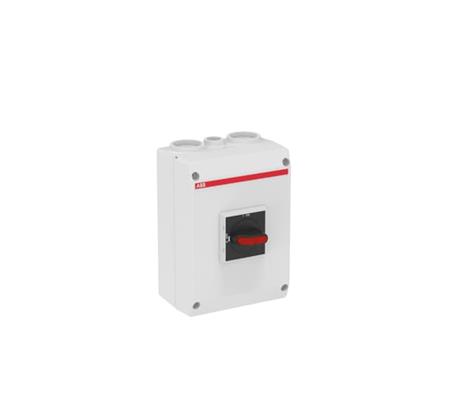

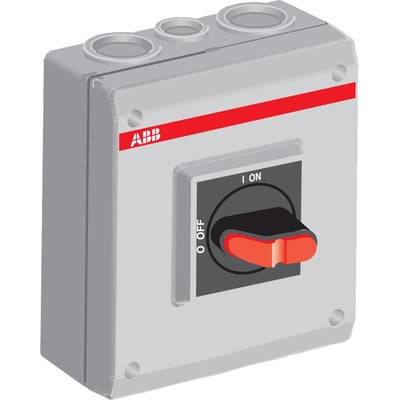

ABB 3-polet sikkerhedsafbryder på 30 A i grå kapsling med sort drejeknap og rødt greb, set skråt forfra.ABB 3-polet sikkerhedsafbryder på 30 A set skråt forfra, hvor hele den grå kapsling og det røde drejegreb ses.ABB 3-polet sikkerhedsafbryder på 30 A med gråt drejegreb, set skråt forfra med kabelindføringer over og under kapslingen.
PRISGARANTI
2 stk. på lager
GLS Pakkeshop 39,00 kr. (leveres fredag d. 6/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 6/11
GLS Erhverv49,00 kr.Fredag d. 6/11
GLS Hjemmelevering59,00 kr.Fredag d. 6/11
Direkte levering149,00 kr.I morgen
Click&Collect i Svenstrup (9230)0,00 kr.I morgen
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
3-polet frontbetjent sikkerhedsafbryder i grå plastkapsling med sort, låsbart greb, IP65-front og skrueforbindelser. Læs mere…
  • Varenr.:
    2118801322
  • EAN nr.:
    6417019130859
  • Typenr.:
    1SCA022401R0090, OTP25T3M
pr. stk. inkl. moms
778,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Frontbetjent, 3-polet sikkerhedsafbryder i grå plastkapsling med sort drejegreb. Afbryderen er beregnet til at forhindre start af en motor eller et elektrisk anlæg under service og eftersyn. Den skal monteres inden for synsvidde af det anlæg, den beskytter.

Afbryderen er udført som både sikkerhedsafbryder og hovedafbryder og leveres som en komplet enhed i kapsling. Betjeningen kan låses med hængelås. Grebet er rektangulært og har markeringerne I-O og ON-OFF.

Funktioner og tilslutning

  • 3 poler med hjælpekontakt
  • Skrueforbindelser til hovedstrømkredsen
  • Tilgang og afgang i top og bund
  • M32-tilslutning; flanger bestilles separat
  • IP65 på forsiden
  • Egnet til indbygning i en fordeling
  • Ingen integreret motordrift eller mulighed for motordrift eller spændingsudløser
  • Ikke udført som nødstop eller reverseringskontakt

Elektriske data

Produktbetegnelsen angiver 30 A. Produktdata angiver desuden en mærkstrøm på 32 A og nominel strøm Ie på 63 A. Den nominelle permanente strøm ved 400 V er angivet til 30 A for både AC-21 og AC-23. Koblingskapaciteten ved 400 V og den nominelle driftseffekt for AC-23 ved 400 V er 15 kW. Nominel driftseffekt for AC-3 ved 400 V er 9 kW. Maksimal nominel driftsspænding Ue AC er 750 V, nominel korttidsstrøm Icw er 1 kA, og betinget nominel kortslutningsstrøm Iq er 13 kA.

Mål og anvendelse

  • Bredde: 145 mm
  • Højde: 200 mm
  • Dybde: 90 mm
  • Typebetegnelse: 1SCA022401R0090, OTP25T3M
  • Udført iht. IEC 60947-3

Ved anvendelse sammen med frekvensomformere skal der benyttes EMC-godkendte sikkerhedsafbrydere. Ved udendørs montering kan der opstå kondens i kapslingen. Det kan forebygges med egnede kondensventiler.

Specifikationer

  • Varenummer:
    2118801322
  • EAN nummer:
    6417019130859
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA022401R0090, OTP25T3M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal poler:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Betinget norminel kortslutningsstrøm Iq:
    13.0 kA
  • Bredde:
    145.0 mm
  • Dybde:
    90.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til gulvbefæstigelse:
    False
  • Egnet til indbygning af fordeler:
    True
  • Egnet til mellemmontage:
    False
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve:
    Sort
  • Farve på kontrolelement:
    Sort
  • Gulvmontage:
    False
  • Højde:
    200.0 mm
  • Integreret motordrev:
    False
  • Kapslingsfarve:
    Andet
  • Koblingskapacitet ved 400 V:
    15.0 kW
  • Låsbar:
    True
  • Mærkstrøm:
    32A
  • Materialekapslinger:
    Plastik
  • Max. nominel drift spænding Ue AC:
    750.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt AC-3, 400 V:
    9.0 kW
  • Nominel drifteffekt på AC-23, 400V:
    15.0 kW
  • Nominel driftsspænding:
    - V
  • Nominel kortstids-strømstyrke Icw:
    1.0 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    30.0 A
  • Nominel strøm IE:
    63.0 A
  • Option for spændingsudløser:
    False
  • Poltal:
    3P + Hjælpekontakt
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Drejeknap
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    True
  • Producent/forhandler:
    ABB
