- Varenr.:2118801555
- EAN nr.:6417019139951
- Typenr.:1SCA022438R3870, OTE90T3B
Måske interessant?
Beskrivelse
Funktion og anvendelse

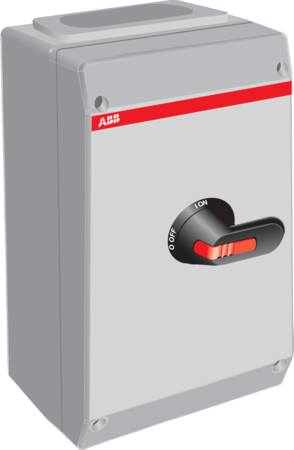

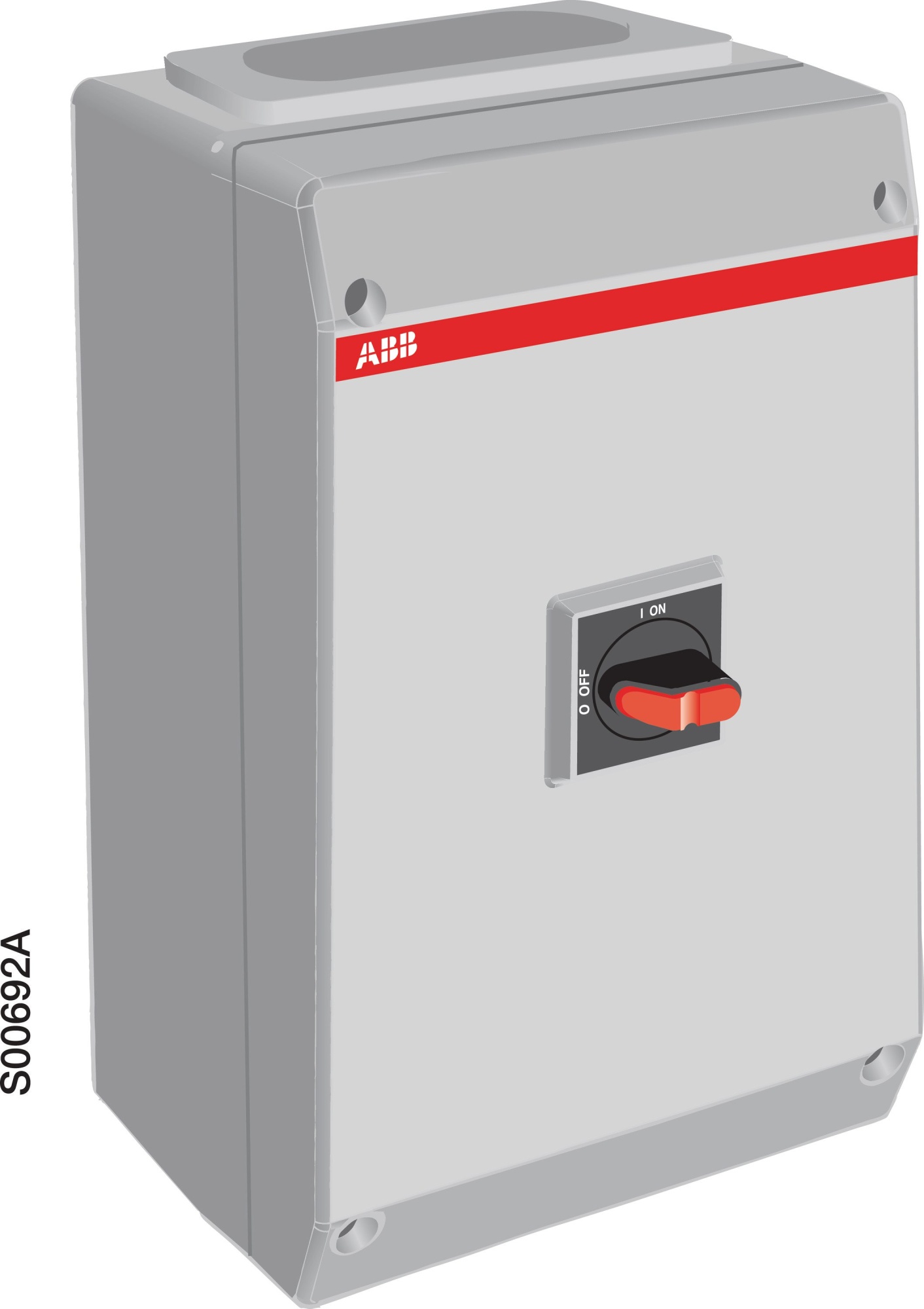

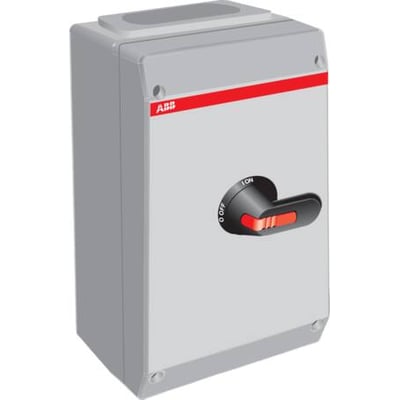

Frontbetjent, 3-polet sikkerhedsafbryder med EMC-beskyttelse og grå plastkapsling. Den er beregnet til at forhindre start af motorer og elektriske anlæg under service og eftersyn. Afbryderen er beregnet til placering inden for synsvidde af det anlæg, den beskytter. Ved brug sammen med frekvensomformere skal der anvendes EMC-godkendte sikkerhedsafbrydere.
Afbryderen kan låses med hængelås og er udført som sikkerhedsafbryder, hovedafbryder og reparations-/vedligeholdelsesafbryder. Til- og afgang er placeret i top og bund.
Tekniske specifikationer
- Antal poler: 3
- Nominel permanent strøm ved AC-23, 400 V: 90 A
- Nominel strøm IE: 125 A
- Nominel permanent strøm ved AC-21, 400 V: 125 A
- Nominel drifteffekt ved AC-23, 400 V: 45 kW
- Nominel drifteffekt ved AC-3, 400 V: 45 kW
- Koblingskapacitet ved 400 V: 45 kW
- Maksimal nominel driftsspænding Ue AC: 750 V
- Nominel korttids-strømstyrke Icw: 2,5 kA
- Beskyttelsesklasse på forsiden: IP65
- Kapslingsmateriale: plast; kapslingsfarve angivet som andet
- Mål: 400 mm høj, 200 mm bred og 140 mm dyb
- Komplet enhed i kapsling med skrueforbindelse til hovedstrømkredsen
- Betjening med sort drejeknap og sort rektangulært greb, type I-O og ON-OFF
- Én bryder og én NO-hjælpekontakt; ingen NC-hjælpekontakter eller hjælpekontakter med skiftefunktion
- NEMA-beskyttelsesgrad: Andet
- Opfylder IEC 60947-3
Levering og montageforhold
Leveres med hjælpekontakter ifølge produktinformationen, PE-terminal og nulklemme. I-flanger til top og bund skal bestilles separat. Ved udendørs montering kan der opstå kondens i kapslingen; dette kan håndteres med egnede kondensventiler.
- Ikke udført som nødstopsudgave eller reverseringskontakt
- Har ikke integreret motordrev, og motordrev kan ikke tilvælges
- Spændingsudløser kan ikke tilvælges
- Egnet til indbygning af fordeler
- Ikke beregnet til gulvbefæstigelse, gulvmontage, mellemmontage eller frontmontering med 4 huller eller i midten
- Produktnummer: 2118801555
- EAN: 6417019139951
- Typenumre: 1SCA022438R3870 og OTE90T3B
Specifikationer
-
Varenummer:2118801555
-
EAN nummer:6417019139951Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:1SCA022438R3870, OTE90T3BNogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal brydere:1.0
-
Antal hjælpekontakter med skifte funktion:0.0
-
Antal hjælpekontakter som er NO:1.0
-
Antal hjælpekontakter som er NC:0.0
-
Antal poler:3.0
-
Beskyttelsesgrad (NEMA):Andet
-
Beskyttelsesklasse (IP) forside:IP65
-
Bredde:200.0 mm
-
Dybde:140.0 mm
-
Egnet til front montering 4-hul:Nej
-
Egnet til front montering center:Nej
-
Egnet til gulvbefæstigelse:Nej
-
Egnet til indbygning af fordeler:Ja
-
Egnet til mellemmontage:Nej
-
Enhedskontruktion:Komplet enhed i kapsling
-
Farve på kontrolelement:Sort
-
Gulvmontage:Nej
-
Højde:400.0 mm
-
Integreret motordrev:Nej
-
Kapslingsfarve:Andet
-
Koblingskapacitet ved 400 V:45.0 kW
-
Låsbar:Ja
-
Materialekapslinger:Plastik
-
Max. nominel drift spænding Ue AC:750.0 V
-
Motordrev som option:Nej
-
Nominel drifteffekt AC-3, 400 V:45.0 kW
-
Nominel drifteffekt på AC-23, 400V:45.0 kW
-
Nominel kortstids-strømstyrke Icw:2.5 kA
-
Nominel permanent strøm ved AC-21, 400 V:125.0 A
-
Nominel permanent strøm ved AC-23, 400 V:90.0 A
-
Nominel strøm IE:125.0 A
-
Option for spændingsudløser:Nej
-
Tilslutningstype hovedstrømkreds:Skrueforbindelse
-
Type af betjeningselement:Drejeknap
-
Udført som hovedafbryder:Ja
-
Udført som nødstopsudgave:Nej
-
Udført som reparations-/vedligeholdelsesafbryder:Ja
-
Udført som reverseringskontakt:Nej
-
Udført som sikkerhedsafbryder:Ja
-
Producent/forhandler:ABB
