Sikkerhedsafbryder OTP25A4M, 4-polet, 30 A, M32, rødt/gult greb

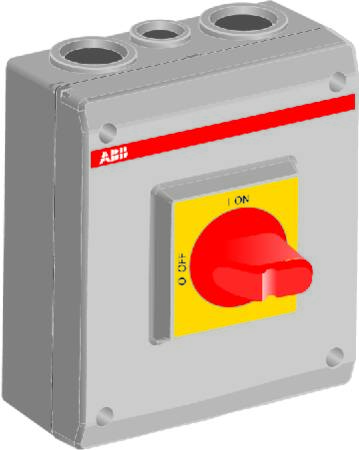

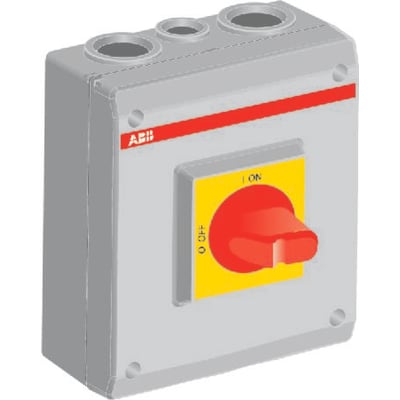

ABB OTP25A4M sikkerhedsafbryder med grå kapsling og rødt/gult drejegreb, set skråt forfra.ABB OTP25A4M sikkerhedsafbryder set skråt forfra og fra siden med grå kapsling og rødt/gult drejegreb.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 28/11 - torsdag d. 10/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 28/11 - torsdag d. 10/12
GLS Erhverv49,00 kr.Mandag d. 30/11 - torsdag d. 10/12
GLS Hjemmelevering59,00 kr.Mandag d. 30/11 - torsdag d. 10/12
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket ABB
4-polet, frontbetjent sikkerhedsafbryder i grå plastkapsling med IP65 på forsiden, låsbart rødt/gult greb og til-/afgang i top og bund. Læs mere…
  • Varenr.:
    2118801364
  • EAN nr.:
    6417019130972
  • Typenr.:
    1SCA022401R1220, OTP25A4M
pr. stk. inkl. moms
1.077,00 kr.

Måske interessant?

Beskrivelse

Produktbeskrivelse

Frontbetjent 4-polet sikkerhedsafbryder i grå plastkapsling. Den kan anvendes til at forhindre start af motorer eller elektriske anlæg under service og eftersyn. Afbryderen er beregnet til montering inden for synsvidde af det anlæg, den beskytter, og kan låses med hængelås.

Ved brug sammen med frekvensomformere skal der anvendes en EMC-godkendt sikkerhedsafbryder. Ved udendørs montering kan der opstå kondens i kapslingen; dette kan forebygges ved montering af egnede kondensventiler.

Funktioner og tilslutning

  • 4 poler og 1 bryder
  • Drejeknap med rødt/gult rektangulært greb, Type I-O og ON-OFF
  • Låsbar med hængelås
  • Til- og afgang i top og bund
  • Skrueforbindelse til hovedstrømkredsen
  • Kabelindføringer angivet som 2 × M32 + M16 i både top og bund
  • Leveres med nulklemme, PE-terminal og 1 NO-hjælpekontakt
  • Flanger bestilles separat
  • IP65 på forsiden
  • Udført som sikkerhedsafbryder, hovedafbryder og reparations-/vedligeholdelsesafbryder
  • Egnet til indbygning af fordeler

Tekniske data

  • Nominel permanent strøm ved AC-23, 400 V: 30 A
  • Nominel permanent strøm ved AC-21, 400 V: 25 A
  • Nominel strøm IE: 63 A
  • Nominel effekt ved AC-23, 400 V: 15 kW
  • Koblingskapacitet ved 400 V: 15 kW
  • Nominel effekt ved AC-3, 400 V: 9 kW
  • Maksimal nominel driftsspænding Ue AC: 750 V
  • Nominel driftsspænding angivet som 750–750 V
  • Nominel korttidsstrøm Icw: 1 kA
  • Hjælpekontakter: 1 NO, 0 NC og 0 med skiftefunktion
  • Beskyttelsesgrad (NEMA): Andet
  • Mål: bredde 145 mm, højde 200 mm, dybde 90 mm
  • Komplet enhed i kapsling
  • Udført iht. IEC 60947-3

Udførelse

Enheden har ikke spændingsudløser, integreret motordrev eller motordrev som tilvalg. Den er ikke udført som reverseringskontakt eller nødstop og er ikke egnet til gulvbefæstigelse, mellemmontage eller frontmontering med 4-huls- eller centermontering.

Modelbetegnelse: 1SCA022401R1220, OTP25A4M. Produktnummer: 2118801364.

Specifikationer

  • Varenummer:
    2118801364
  • EAN nummer:
    6417019130972
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA022401R1220, OTP25A4M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1
  • Antal hjælpekontakter med skifte funktion:
    0
  • Antal hjælpekontakter som er NO:
    1
  • Antal hjælpekontakter som er NC:
    0
  • Antal poler:
    4
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    145 mm
  • Dybde:
    90 mm
  • Egnet til front montering 4-hul:
    Nej
  • Egnet til front montering center:
    Nej
  • Egnet til gulvbefæstigelse:
    Nej
  • Egnet til indbygning af fordeler:
    Ja
  • Egnet til mellemmontage:
    Nej
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Rød
  • Højde:
    200 mm
  • Integreret motordrev:
    Nej
  • Koblingskapacitet ved 400 V:
    15 kW
  • Låsbar:
    Ja
  • Max. nominel drift spænding Ue AC:
    750 V
  • Motordrev som option:
    Nej
  • Nominel drifteffekt AC-3, 400 V:
    9 kW
  • Nominel drifteffekt på AC-23, 400V:
    15 kW
  • Nominel driftsspænding:
    750 - 750 V
  • Nominel kortstids-strømstyrke Icw:
    1 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    25 A
  • Nominel permanent strøm ved AC-23, 400 V:
    30 A
  • Nominel strøm IE:
    63 A
  • Option for spændingsudløser:
    Nej
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Drejeknap
  • Udført som hovedafbryder:
    Ja
  • Udført som nødstopsudgave:
    Nej
  • Udført som reparations-/vedligeholdelsesafbryder:
    Ja
  • Udført som reverseringskontakt:
    Nej
  • Udført som sikkerhedsafbryder:
    Ja
  • Producent/forhandler:
    ABB
