- Varenr.:2118801377
- EAN nr.:6417019130910
- Typenr.:1SCA022401R0680, OTP25T4M
Måske interessant?
Beskrivelse
Beskrivelse

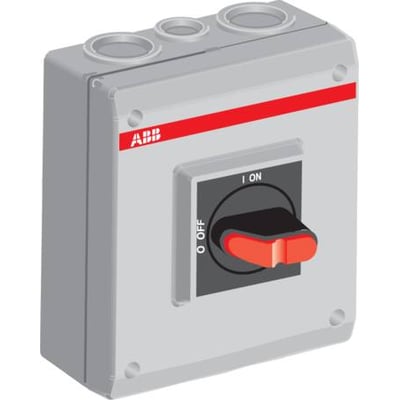

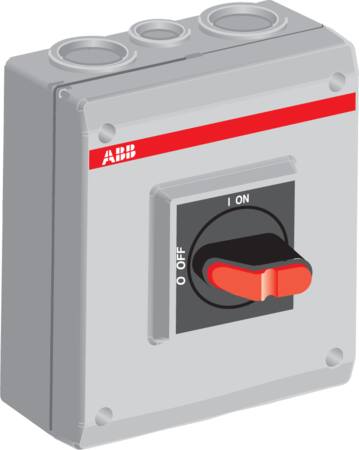

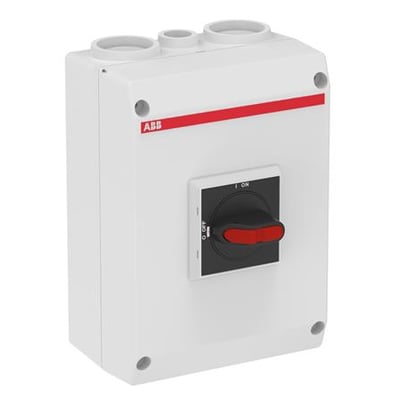

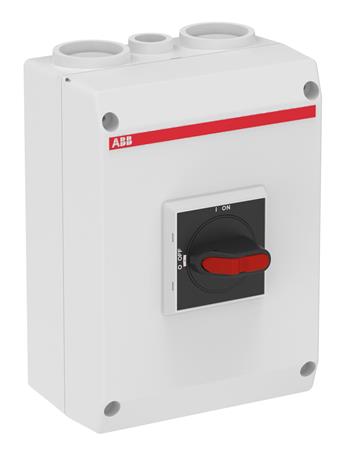

Frontbetjent sikkerhedsafbryder i grå plastkapsling til at forhindre start af motorer eller elektriske anlæg under service og eftersyn. Afbryderen er beregnet til montering inden for synsvidde af det anlæg, den beskytter. Ved brug sammen med frekvensomformere skal der anvendes EMC-godkendte sikkerhedsafbrydere.
Enheden er udført som sikkerhedsafbryder, hovedafbryder, reparations- og vedligeholdelsesafbryder samt nødstopudgave. Den er låsbar med hængelås og har et sort, rektangulært drejegreb med markeringerne I-O og ON-OFF.
Funktioner og tilslutning
- 4-polet, frontbetjent komplet enhed i kapsling
- Til- og afgang i top og bund
- Leveres med N- og PE-terminaler samt 1 NO-hjælpekontakt
- Hovedstrømkreds med skrueforbindelse
- Supplerende produktdata angiver 2 × M25 + M16 i top og bund
- Flanger bestilles separat
- Udført i henhold til IEC 60947-3
Tekniske specifikationer
- Nominel strøm IE: 63 A
- Nominel permanent strøm ved AC-23, 400 V: 30 A
- Nominel permanent strøm ved AC-21, 400 V: 45 A
- Nominel drifteffekt ved AC-23, 400 V: 15 kW
- Nominel drifteffekt ved AC-3, 400 V: 9 kW
- Koblingskapacitet ved 400 V: 15 kW
- Nominel korttids-strømstyrke Icw: 1,5 kA
- Maksimal nominel driftsspænding Ue AC: 750 V
- Nominel driftsspænding: 750–750 V
- Beskyttelsesklasse på forsiden: IP65
- NEMA-beskyttelsesgrad: Andet
- Kapslingsmateriale: plast
- Kontrolelement: sort drejeknap
- Mål: 145 mm bred, 90 mm dyb og 200 mm høj
- 1 bryder; 1 NO-hjælpekontakt, 0 NC-hjælpekontakter og 0 hjælpekontakter med skiftefunktion
Montering og produktdata
M32 indgår i produktbetegnelsen. Enheden har ikke spændingsudløser, integreret motordrev eller mulighed for motordrev som tilvalg, og den leveres ikke med formonteret kabling. Den er ikke udført som reverseringskontakt og er ikke egnet til gulvbefæstigelse, gulvmontage, mellemmontage, frontmontering med fire huller, centreret frontmontering eller indbygning i fordeler.
Ved udendørs montage kan der opstå kondens i kapslingen. Egnede kondensventiler kan modvirke kondensproblemer.
- Produktnummer: 2118801377
- EAN: 6417019130910
- Typenumre: 1SCA022401R0680 og OTP25T4M
Specifikationer
-
Varenummer:2118801377
-
EAN nummer:6417019130910Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:1SCA022401R0680, OTP25T4MNogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal brydere:1
-
Antal hjælpekontakter med skifte funktion:0
-
Antal hjælpekontakter som er NO:1
-
Antal hjælpekontakter som er NC:0
-
Antal poler:4
-
Beskyttelsesgrad (NEMA):Andet
-
Beskyttelsesklasse (IP) forside:IP65
-
Bredde:145 mm
-
Dybde:90 mm
-
Egnet til front montering 4-hul:Nej
-
Egnet til front montering center:Nej
-
Egnet til gulvbefæstigelse:Nej
-
Egnet til indbygning af fordeler:Nej
-
Egnet til mellemmontage:Nej
-
Enhedskontruktion:Komplet enhed i kapsling
-
Farve på kontrolelement:Sort
-
Gulvmontage:Nej
-
Højde:200 mm
-
Integreret motordrev:Nej
-
Kapslingsfarve:Andet
-
Koblingskapacitet ved 400 V:15 kW
-
Låsbar:Ja
-
Materialekapslinger:Plastik
-
Max. nominel drift spænding Ue AC:750 V
-
Med formonteret kabling:Nej
-
Motordrev som option:Nej
-
Nominel drifteffekt AC-3, 400 V:9 kW
-
Nominel drifteffekt på AC-23, 400V:15 kW
-
Nominel driftsspænding:750 - 750 V
-
Nominel kortstids-strømstyrke Icw:1.5 kA
-
Nominel permanent strøm ved AC-21, 400 V:45 A
-
Nominel permanent strøm ved AC-23, 400 V:30 A
-
Nominel strøm IE:63 A
-
Option for spændingsudløser:Nej
-
Tilslutningstype hovedstrømkreds:Skrueforbindelse
-
Type af betjeningselement:Drejeknap
-
Udført som hovedafbryder:Ja
-
Udført som nødstopsudgave:Ja
-
Udført som reparations-/vedligeholdelsesafbryder:Ja
-
Udført som reverseringskontakt:Nej
-
Udført som sikkerhedsafbryder:Ja
-
Producent/forhandler:ABB
