Sikkerhedsafbryder, 6-polet, 30 A, M32, rød/gult greb

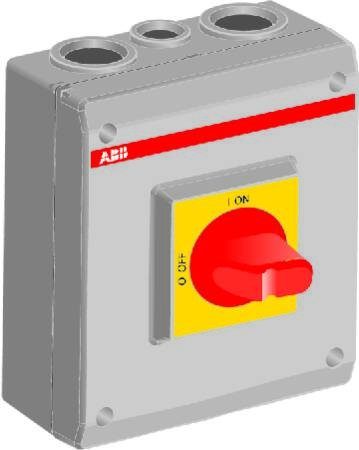

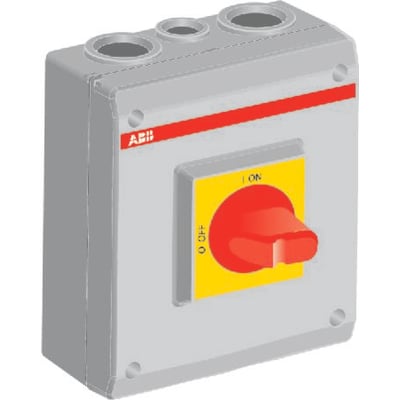

ABB 6-polet sikkerhedsafbryder på 30 A med grå kapsling og rødt/gult drejegreb, set skråt forfra med kabelindgange ovenpå.ABB 6-polet sikkerhedsafbryder på 30 A med grå kapsling og rødt/gult drejegreb, set næsten lige forfra med to åbninger ovenpå.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 28/11 - torsdag d. 10/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 28/11 - torsdag d. 10/12
GLS Erhverv49,00 kr.Mandag d. 30/11 - torsdag d. 10/12
GLS Hjemmelevering59,00 kr.Mandag d. 30/11 - torsdag d. 10/12
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket ABB
6-polet, låsbar sikkerhedsafbryder med grå kapsling, IP65 og rødt/gult greb. Til service og eftersyn af motorer og elektriske anlæg. Læs mere…
  • Varenr.:
    2118801416
  • EAN nr.:
    6417019131092
  • Typenr.:
    1SCA022401R2460, OTP25A6M
pr. stk. inkl. moms
1.735,00 kr.

Måske interessant?

Beskrivelse

Funktion og anvendelse

Denne frontbetjente sikkerhedsafbryder er beregnet til at forhindre start af en motor eller et elektrisk anlæg under service og eftersyn. Afbryderen monteres inden for synsvidde af det anlæg, den skal beskytte, og kan aflåses med hængelås. Den er udført som sikkerhedsafbryder, hovedafbryder og reparations-/vedligeholdelsesafbryder.

Afbryderen har grå plastkapsling og et rødt/gult, rektangulært greb med markeringerne I-O og ON-OFF. Til- og afgang er placeret i top og bund. Produktet er udført i henhold til IEC 60947-3.

Tekniske specifikationer

  • Komplet enhed i kapsling med 6 poler og 1 bryder
  • Beskyttelsesklasse på forsiden: IP65
  • Mål: 145 mm bred, 200 mm høj og 90 mm dyb
  • Nominel driftsspænding: 750 V AC; maksimal nominel driftsspænding Ue: 750 V AC
  • Nominel permanent strøm ved AC-21, 400 V: 25 A
  • Nominel permanent strøm ved AC-23, 400 V: 30 A
  • Nominel strøm Ie: 63 A
  • Nominel driftseffekt ved AC-23, 400 V: 15 kW
  • Nominel driftseffekt ved AC-3, 400 V: 9 kW
  • Koblingskapacitet ved 400 V: 15 kW
  • Nominel korttids-strømstyrke Icw: 1 kA
  • Hovedstrømkreds med skrueforbindelse
  • 1 NO-hjælpekontakt, ingen NC-hjælpekontakter og ingen skiftekontakter
  • Ingen integreret motordrift eller mulighed for motordrift som tilvalg
  • Ingen spændingsudløser som tilvalg
  • Egnet til indbygning i fordeling
  • Ikke beregnet til gulvbefæstigelse, mellemmontage eller frontmontering med center- eller 4-hulsmontering
  • Ikke udført som nødstop eller reverseringskontakt
  • NEMA-beskyttelsesgrad: Andet

Levering og tekniske bemærkninger

Der medfølger hjælpekontakt ifølge produktinformationen samt N- og PE-terminaler. Flanger bestilles separat. Ved brug sammen med frekvensomformere skal der anvendes EMC-godkendte sikkerhedsafbrydere. Ved udendørs montage kan der opstå kondens i kapslingen; leverandøren angiver egnede kondensventiler som en mulig løsning.

Produktnavnet angiver M32. En supplerende leverandørbeskrivelse angiver kabelindføringer på 2 × M25 + M16 i top og bund. Leverandørens generelle beskrivelse omtaler en 4-polet udførelse, mens produktnavn og tekniske attributter angiver 6 poler.

Produktidentifikation

  • Typebetegnelser: 1SCA022401R2460 og OTP25A6M
  • Produktnummer: 2118801416
  • EAN: 6417019131092

Specifikationer

  • Varenummer:
    2118801416
  • EAN nummer:
    6417019131092
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA022401R2460, OTP25A6M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1
  • Antal hjælpekontakter med skifte funktion:
    0
  • Antal hjælpekontakter som er NO:
    1
  • Antal hjælpekontakter som er NC:
    0
  • Antal poler:
    6
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    145 mm
  • Dybde:
    90 mm
  • Egnet til front montering 4-hul:
    Nej
  • Egnet til front montering center:
    Nej
  • Egnet til gulvbefæstigelse:
    Nej
  • Egnet til indbygning af fordeler:
    Ja
  • Egnet til mellemmontage:
    Nej
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Rød
  • Højde:
    200 mm
  • Integreret motordrev:
    Nej
  • Koblingskapacitet ved 400 V:
    15 kW
  • Låsbar:
    Ja
  • Max. nominel drift spænding Ue AC:
    750 V
  • Motordrev som option:
    Nej
  • Nominel drifteffekt AC-3, 400 V:
    9 kW
  • Nominel drifteffekt på AC-23, 400V:
    15 kW
  • Nominel driftsspænding:
    750 - 750 V
  • Nominel kortstids-strømstyrke Icw:
    1 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    25 A
  • Nominel permanent strøm ved AC-23, 400 V:
    30 A
  • Nominel strøm IE:
    63 A
  • Option for spændingsudløser:
    Nej
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Andet
  • Udført som hovedafbryder:
    Ja
  • Udført som nødstopsudgave:
    Nej
  • Udført som reparations-/vedligeholdelsesafbryder:
    Ja
  • Udført som reverseringskontakt:
    Nej
  • Udført som sikkerhedsafbryder:
    Ja
  • Producent/forhandler:
    ABB
