Sikkerhedsafbryder, AC-23, 30 A, 6-polet, 15 kW, M32, sort greb, OTP25T6M

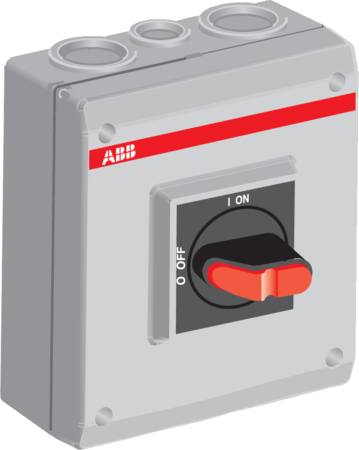

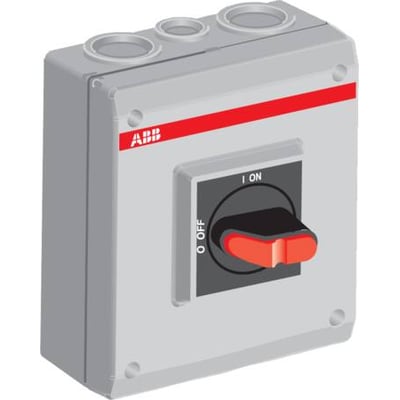

ABB OTP25T6M sikkerhedsafbryder, 6-polet og 30 A, i lys kapsling med sort drejegreb med rød markering.ABB OTP25T6M sikkerhedsafbryder set skråt forfra med grå kapsling, drejegreb og kabelindgange foroven og forneden.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 28/11 - torsdag d. 10/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 28/11 - torsdag d. 10/12
GLS Erhverv49,00 kr.Mandag d. 30/11 - torsdag d. 10/12
GLS Hjemmelevering59,00 kr.Mandag d. 30/11 - torsdag d. 10/12
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket ABB
6-polet sikkerhedsafbryder med IP65-plastkapsling, sort greb og hjælpekontakt. 30 A ved AC-23 og 400 V, 15 kW. Læs mere…
  • Varenr.:
    2118801429
  • EAN nr.:
    6417019131030
  • Typenr.:
    1SCA022401R1810, OTP25T6M
pr. stk. inkl. moms
1.735,00 kr.

Måske interessant?

Beskrivelse

Denne frontbetjente sikkerhedsafbryder har en grå plastkapsling og er beregnet til at forhindre utilsigtet start af motorer eller elektriske anlæg under service og eftersyn. Afbryderen er låsbar med hængelås og udført som sikkerhedsafbryder, hovedafbryder, reparations-/vedligeholdelsesafbryder og nødstopsudgave.

Funktioner og tilslutning

  • 6-polet med skrueforbindelser til hovedstrømkredsen.
  • Nominel permanent strøm: 30 A ved AC-23 og 400 V; 45 A ved AC-21 og 400 V.
  • Nominel driftseffekt: 15 kW ved AC-23 og 400 V samt 9 kW ved AC-3 og 400 V.
  • Koblingskapacitet: 15 kW ved 400 V.
  • Nominel strøm IE: 63 A. Nominel korttidsstrøm Icw: 1,5 kA.
  • Nominel driftsspænding: 750–750 V. Maksimal nominel driftsspænding Ue AC: 750 V.
  • Leveres med én NO-hjælpekontakt samt N- og PE-terminal. Ingen NC-hjælpekontakter eller hjælpekontakter med skiftefunktion.
  • Til- og afgang er placeret i top og bund. Den supplerende produkttekst angiver 2 × M25 + M16 i top og bund; produktbetegnelsen angiver M32.
  • Betjening med sort, langt drejegreb. Grebet er beskrevet som rektangulært, Type I-O og ON-OFF; en supplerende produkttekst omtaler et sort pistolgreb.
  • Udført i henhold til IEC 60947-3.

Montering og kapsling

Enheden er komplet i kapsling og har beskyttelsesgrad IP65 på forsiden. Kapslingen er af plast og beskrives som grå; attributten for kapslingsfarve er angivet som ”Andet”. Ved placering af afbryderen skal den være inden for synsvidde fra det anlæg, den beskytter. Ved brug sammen med frekvensomformere skal der anvendes EMC-godkendte sikkerhedsafbrydere. Udendørs montage kan medføre kondens i kapslingen; egnede kondensventiler kan anvendes til at forebygge dette. Flanger bestilles separat.

Mål og øvrige data

  • Højde: 200 mm. Bredde: 145 mm. Dybde: 90 mm.
  • Typebetegnelser: 1SCA022401R1810 og OTP25T6M.
  • Produktnummer: 2118801429. EAN: 6417019131030.
  • Beskyttelsesgrad (NEMA): Andet.
  • Én bryder.
  • Ikke egnet til gulvbefæstigelse eller gulvmontage, mellemmontage, indbygning af fordeler, frontmontering med 4 huller eller frontmontering i centrum.
  • Ikke udført som reverseringskontakt. Har ikke spændingsudløser, integreret motordrev, mulighed for motordrev eller formonteret kabling.

Specifikationer

  • Varenummer:
    2118801429
  • EAN nummer:
    6417019131030
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA022401R1810, OTP25T6M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1
  • Antal hjælpekontakter med skifte funktion:
    0
  • Antal hjælpekontakter som er NO:
    1
  • Antal hjælpekontakter som er NC:
    0
  • Antal poler:
    6
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    145 mm
  • Dybde:
    90 mm
  • Egnet til front montering 4-hul:
    Nej
  • Egnet til front montering center:
    Nej
  • Egnet til gulvbefæstigelse:
    Nej
  • Egnet til indbygning af fordeler:
    Nej
  • Egnet til mellemmontage:
    Nej
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Gulvmontage:
    Nej
  • Højde:
    200 mm
  • Integreret motordrev:
    Nej
  • Kapslingsfarve:
    Andet
  • Koblingskapacitet ved 400 V:
    15 kW
  • Låsbar:
    Ja
  • Materialekapslinger:
    Plastik
  • Max. nominel drift spænding Ue AC:
    750 V
  • Med formonteret kabling:
    Nej
  • Motordrev som option:
    Nej
  • Nominel drifteffekt AC-3, 400 V:
    9 kW
  • Nominel drifteffekt på AC-23, 400V:
    15 kW
  • Nominel driftsspænding:
    750 - 750 V
  • Nominel kortstids-strømstyrke Icw:
    1.5 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    45 A
  • Nominel permanent strøm ved AC-23, 400 V:
    30 A
  • Nominel strøm IE:
    63 A
  • Option for spændingsudløser:
    Nej
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Langt drejegreb
  • Udført som hovedafbryder:
    Ja
  • Udført som nødstopsudgave:
    Ja
  • Udført som reparations-/vedligeholdelsesafbryder:
    Ja
  • Udført som reverseringskontakt:
    Nej
  • Udført som sikkerhedsafbryder:
    Ja
  • Producent/forhandler:
    ABB
