Sikkerhedsafbryder FL13, 6-polet, 80 A, sort greb, OTP75T6B

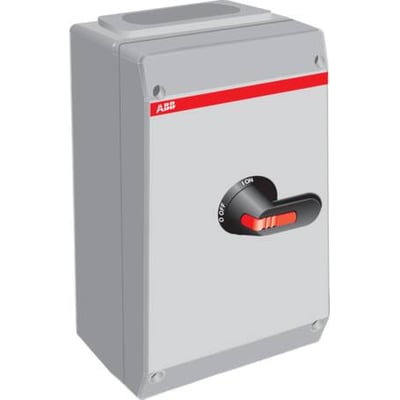

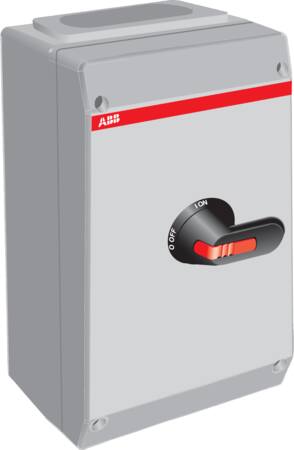

ABB FL13 OTP75T6B 6-polet sikkerhedsafbryder på 80 A med lysegrå plastkapsling og sort drejegreb.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 28/11 - torsdag d. 10/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 28/11 - torsdag d. 10/12
GLS Erhverv49,00 kr.Mandag d. 30/11 - torsdag d. 10/12
GLS Hjemmelevering59,00 kr.Mandag d. 30/11 - torsdag d. 10/12
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket ABB
6-polet frontbetjent sikkerhedsafbryder med 80 A ved AC-23, IP65-forside, plastkapsling, sort greb og låsbar betjening. Læs mere…
  • Varenr.:
    2118750800
  • EAN nr.:
    6417019119502
  • Typenr.:
    1SCA022371R3040, OTP75T6B
pr. stk. inkl. moms
4.107,00 kr.

Måske interessant?

Beskrivelse

Produktbeskrivelse

Frontbetjent sikkerhedsafbryder i lysegrå plastkapsling. Den er beregnet til at forhindre start af motorer eller elektriske anlæg under service og eftersyn. Afbryderen monteres inden for synsvidde af anlægget, den skal beskytte.

Afbryderen er udført som sikkerhedsafbryder, hovedafbryder, reparations- og vedligeholdelsesafbryder samt nødstopsudgave. Den kan låses med hængelås. Ved brug sammen med frekvensomformere skal der anvendes EMC-godkendte sikkerhedsafbrydere.

Elektriske data

  • 6-polet med 1 bryder
  • Nominel permanent strøm ved AC-23, 400 V: 80 A
  • Nominel permanent strøm ved AC-21, 400 V: 100 A
  • Nominel strøm IE: 115 A
  • Nominel driftseffekt ved AC-3, 400 V: 37 kW
  • Nominel driftseffekt ved AC-23, 400 V: 37 kW
  • Koblingskapacitet ved 400 V: 37 kW
  • Nominel driftsspænding: 750–750 V
  • Maksimal nominel AC-driftsspænding: 750 V
  • Nominel korttidsstrøm Icw: 2,5 kA
  • Hjælpekontakter: 1 NO, 0 NC og 0 skiftekontakter
  • Skrueforbindelse til hovedstrømkredsen
  • Udført iht. IEC 60947-3

Udførelse og montering

  • Komplet enhed i kapsling af plast
  • IP65 på forsiden
  • Sort, langt drejegreb; leveres med rektangulært greb, type I-O og ON-OFF
  • Til- og afgang i top og bund
  • Leveres med N- og PE-terminal samt hjælpekontakter ifølge produktinformationen
  • Flanger, herunder I-flange, bestilles separat
  • Mål: 400 mm høj, 200 mm bred og 140 mm dyb
  • Beskyttelsesgrad (NEMA): Andet

Ved udendørs montering kan der opstå kondens i kapslingen. Dette kan forebygges med egnede kondensventiler.

Montageegenskaber

Produktet har ikke integreret motordrev, og motordrev kan ikke tilvælges. Det har ingen spændingsudløser og leveres ikke med formonteret kabling. Det er ikke egnet til gulvbefæstigelse, gulvmontage, indbygning i fordeler eller mellemmontage. Det er heller ikke egnet til frontmontering i center eller med 4 huller og er ikke udført som reverseringskontakt.

Identifikation

  • Typebetegnelser: 1SCA022371R3040 og OTP75T6B
  • Produktnummer: 2118750800

Specifikationer

  • Varenummer:
    2118750800
  • EAN nummer:
    6417019119502
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA022371R3040, OTP75T6B
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1
  • Antal hjælpekontakter med skifte funktion:
    0
  • Antal hjælpekontakter som er NO:
    1
  • Antal hjælpekontakter som er NC:
    0
  • Antal poler:
    6
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    200 mm
  • Dybde:
    140 mm
  • Egnet til front montering 4-hul:
    Nej
  • Egnet til front montering center:
    Nej
  • Egnet til gulvbefæstigelse:
    Nej
  • Egnet til indbygning af fordeler:
    Nej
  • Egnet til mellemmontage:
    Nej
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Gulvmontage:
    Nej
  • Højde:
    400 mm
  • Integreret motordrev:
    Nej
  • Kapslingsfarve:
    Andet
  • Koblingskapacitet ved 400 V:
    37 kW
  • Låsbar:
    Ja
  • Materialekapslinger:
    Plastik
  • Max. nominel drift spænding Ue AC:
    750 V
  • Med formonteret kabling:
    Nej
  • Motordrev som option:
    Nej
  • Nominel drifteffekt AC-3, 400 V:
    37 kW
  • Nominel drifteffekt på AC-23, 400V:
    37 kW
  • Nominel driftsspænding:
    750 - 750 V
  • Nominel kortstids-strømstyrke Icw:
    2.5 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    100 A
  • Nominel permanent strøm ved AC-23, 400 V:
    80 A
  • Nominel strøm IE:
    115 A
  • Option for spændingsudløser:
    Nej
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Langt drejegreb
  • Udført som hovedafbryder:
    Ja
  • Udført som nødstopsudgave:
    Ja
  • Udført som reparations-/vedligeholdelsesafbryder:
    Ja
  • Udført som reverseringskontakt:
    Nej
  • Udført som sikkerhedsafbryder:
    Ja
  • Producent/forhandler:
    ABB
