Beskrivelse

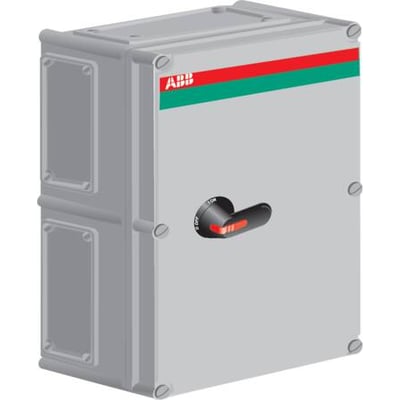

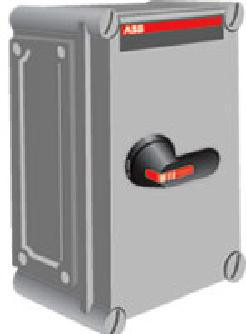

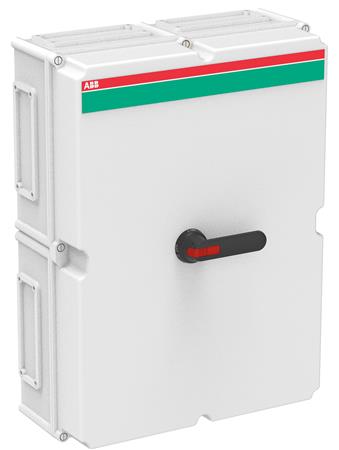

6-polet sikkerhedsafbryder med en nominel strøm på 200 A. Den leveres som en komplet enhed i plastkapsling med et langt, sort drejegreb, der kan låses i 0-stilling. Afbryderen er udført som sikkerhedsafbryder, hovedafbryder, nødstop og reparations-/vedligeholdelsesafbryder.
Enheden er beregnet til flange 2 x FL21. Variantdata angiver, at 2 x II-flange i top og bund ikke medfølger. Kapslingens beskyttelsesgrad på forsiden er IP65.
Elektriske data
- Nominel strøm: 200 A
- Nominel permanent strøm ved AC-21 og AC-23, 400 V: 200 A
- Nominel driftseffekt ved AC-23 og AC-3, 400 V: 110 kW
- Koblingskapacitet ved 400 V: 110 kW
- Nominel driftsspænding: 750–750 V
- Maksimal nominel driftsspænding Ue AC: 1000 V
- Nominel korttidsstrøm Icw: 8 kA
- Betinget nominel kortslutningsstrøm Iq: 40,5 kA
- Tilslutning til hovedstrømkreds: boltforbindelse
Udførelse og mål
- 1 bryder og 6 poler
- Hjælpekontakter: 4 NO og 2 NC; 0 skiftekontakter
- Materiale: plast
- Betjeningselement: langt drejegreb, sort
- Kapslingsfarve er angivet som Andet
- Mål: 760 mm høj, 560 mm bred og 250 mm dyb
- NEMA-beskyttelsesgrad er angivet som Andet
Montering og funktioner
Afbryderen har ikke integreret motordrev, og motordrev eller spændingsudløser fås ikke som option. Den er ikke egnet til gulvbefæstigelse eller gulvmontage, indbygning i fordeler, mellemmontage eller frontmontering med 4 huller eller i midten. Den er ikke udført som reverseringskontakt og leveres uden formonteret kabling.
Identifikation
- Produktnummer: 2118258797
- Typenumre: 1SCA022260R5530 og OT200KFCC6T
- EAN: 6417019115948
Specifikationer
-
Varenummer:2118258797
-
EAN nummer:6417019115948Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:1SCA022260R5530, OT200KFCC6TNogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal brydere:1.0
-
Antal hjælpekontakter med skifte funktion:0.0
-
Antal hjælpekontakter som er NO:4.0
-
Antal hjælpekontakter som er NC:2.0
-
Antal poler:6.0
-
Beskyttelsesgrad (NEMA):Andet
-
Beskyttelsesklasse (IP) forside:IP65
-
Betinget norminel kortslutningsstrøm Iq:40.5 kA
-
Bredde:560.0 mm
-
Dybde:250.0 mm
-
Egnet til front montering 4-hul:Nej
-
Egnet til front montering center:Nej
-
Egnet til gulvbefæstigelse:Nej
-
Egnet til indbygning af fordeler:Nej
-
Egnet til mellemmontage:Nej
-
Enhedskontruktion:Komplet enhed i kapsling
-
Farve på kontrolelement:Sort
-
Gulvmontage:Nej
-
Højde:760.0 mm
-
Integreret motordrev:Nej
-
Kapslingsfarve:Andet
-
Koblingskapacitet ved 400 V:110.0 kW
-
Låsbar:Ja
-
Materialekapslinger:Plastik
-
Max. nominel drift spænding Ue AC:1000.0 V
-
Med formonteret kabling:Nej
-
Motordrev som option:Nej
-
Nominel drifteffekt AC-3, 400 V:110.0 kW
-
Nominel drifteffekt på AC-23, 400V:110.0 kW
-
Nominel driftsspænding:750 - 750 V
-
Nominel kortstids-strømstyrke Icw:8.0 kA
-
Nominel permanent strøm ved AC-21, 400 V:200.0 A
-
Nominel permanent strøm ved AC-23, 400 V:200.0 A
-
Nominel strøm IE:200.0 A
-
Option for spændingsudløser:Nej
-
Tilslutningstype hovedstrømkreds:Boltforbindelse
-
Type af betjeningselement:Langt drejegreb
-
Udført som hovedafbryder:Ja
-
Udført som nødstopsudgave:Ja
-
Udført som reparations-/vedligeholdelsesafbryder:Ja
-
Udført som reverseringskontakt:Nej
-
Udført som sikkerhedsafbryder:Ja
-
Producent/forhandler:ABB
