- Varenr.:2118258470
- EAN nr.:6417019063317
- Typenr.:1SCA022277R0060, OT315KFCC6T
Måske interessant?
Beskrivelse

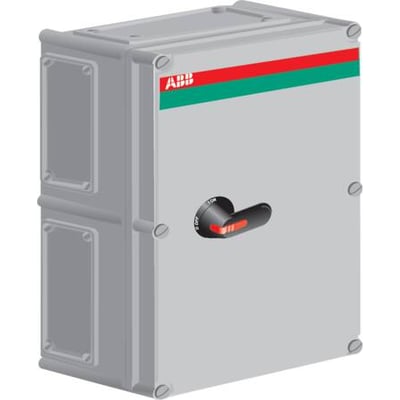

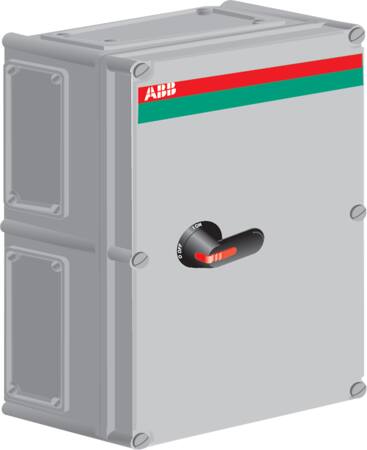

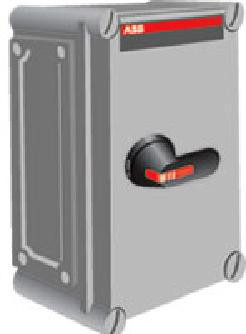

6-polet sikkerhedsafbryder
Denne sikkerhedsafbryder er en komplet enhed i plastkapsling med langt, sort drejegreb. Den er udført som sikkerhedsafbryder, hovedafbryder, reparations- og vedligeholdelsesafbryder samt nødstopsudgave. Afbryderen kan aflåses i 0-stilling og er beregnet til flange 2 x FL21.
Elektriske specifikationer
- Nominel strøm: 315 A
- Nominel permanent strøm ved AC-21, 400 V: 315 A
- Nominel permanent strøm ved AC-23, 400 V: 315 A
- Nominel drifteffekt og koblingskapacitet ved AC-23, 400 V: 160 kW
- Nominel driftsspænding: 750 V
- Maksimal nominel driftsspænding Ue AC: 1000 V
- Nominel korttidsstrøm Icw: 15 kA
- Betinget nominel kortslutningsstrøm Iq: 61,5 kA
- 1 bryder og 6 poler
- Hjælpekontakter: 4 NO og 2 NC; ingen skiftekontakter
- Tilslutning til hovedstrømkreds med boltforbindelse
Udførelse og mål
- Beskyttelsesklasse på forsiden: IP65
- Materiale i kapsling: plast
- Betjeningselement: langt drejegreb, sort
- Mål: 760 mm høj, 560 mm bred og 250 mm dyb
- NEMA-beskyttelsesgrad: Andet
Montering og øvrige funktioner
Afbryderen har ikke integreret motordrev, og motordrev kan ikke tilvælges. Den har ikke spændingsudløser og leveres ikke med formonteret kabling. Den er ikke udført som reverseringskontakt og er ikke egnet til gulvbefæstigelse, gulvmontage, mellemmontage, frontmontering med 4 huller eller centreret frontmontering eller indbygning i fordeler.
Typebetegnelser: 1SCA022277R0060 og OT315KFCC6T. Den supplerende typebeskrivelse angiver, at 2 x II-flange i top og bund ikke er inkluderet.
Specifikationer
-
Varenummer:2118258470
-
EAN nummer:6417019063317Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:1SCA022277R0060, OT315KFCC6TNogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal brydere:1.0
-
Antal hjælpekontakter med skifte funktion:0.0
-
Antal hjælpekontakter som er NO:4.0
-
Antal hjælpekontakter som er NC:2.0
-
Antal poler:6.0
-
Beskyttelsesgrad (NEMA):Andet
-
Beskyttelsesklasse (IP) forside:IP65
-
Betinget norminel kortslutningsstrøm Iq:61.5 kA
-
Bredde:560.0 mm
-
Dybde:250.0 mm
-
Egnet til front montering 4-hul:Nej
-
Egnet til front montering center:Nej
-
Egnet til gulvbefæstigelse:Nej
-
Egnet til indbygning af fordeler:Nej
-
Egnet til mellemmontage:Nej
-
Enhedskontruktion:Komplet enhed i kapsling
-
Farve på kontrolelement:Sort
-
Gulvmontage:Nej
-
Højde:760.0 mm
-
Integreret motordrev:Nej
-
Kapslingsfarve:Andet
-
Koblingskapacitet ved 400 V:160.0 kW
-
Låsbar:Ja
-
Materialekapslinger:Plastik
-
Max. nominel drift spænding Ue AC:1000.0 V
-
Med formonteret kabling:Nej
-
Motordrev som option:Nej
-
Nominel drifteffekt på AC-23, 400V:160.0 kW
-
Nominel driftsspænding:750 - 750 V
-
Nominel kortstids-strømstyrke Icw:15.0 kA
-
Nominel permanent strøm ved AC-21, 400 V:315.0 A
-
Nominel permanent strøm ved AC-23, 400 V:315.0 A
-
Nominel strøm IE:315.0 A
-
Option for spændingsudløser:Nej
-
Tilslutningstype hovedstrømkreds:Boltforbindelse
-
Type af betjeningselement:Langt drejegreb
-
Udført som hovedafbryder:Ja
-
Udført som nødstopsudgave:Ja
-
Udført som reparations-/vedligeholdelsesafbryder:Ja
-
Udført som reverseringskontakt:Nej
-
Udført som sikkerhedsafbryder:Ja
-
Producent/forhandler:ABB
