- Varenr.:2118259356
- EAN nr.:6417019124810
- Typenr.:1SCA022383R0860, OTP75T4B
Måske interessant?
Beskrivelse
Produktbeskrivelse

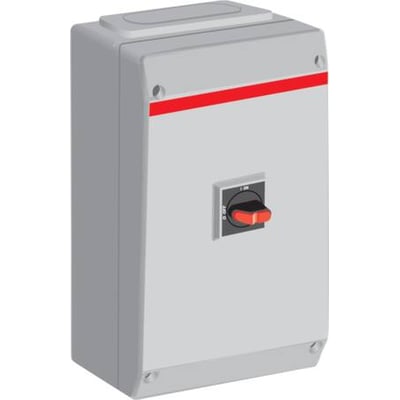

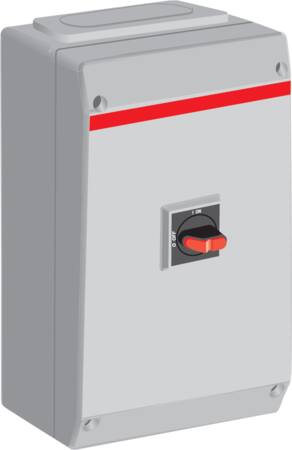

Sikkerhedsafbryder med 4 poler, plastkapsling og sort drejeknap. Afbryderen er låsbar i 0-stilling og er udført som sikkerhedsafbryder, hovedafbryder, nødstop og reparations-/vedligeholdelsesafbryder. Den komplette enhed leveres i kapsling og er beregnet til montering på flange FL13.
Tekniske data
- Nominel permanent strøm ved AC-23, 400 V: 80 A
- Nominel permanent strøm ved AC-21, 400 V: 100 A
- Nominel strøm IE: 115 A
- Koblingskapacitet ved 400 V: 37 kW
- Nominel driftseffekt ved AC-3, 400 V: 37 kW
- Nominel driftseffekt ved AC-23, 400 V: 37 kW
- Angivet AC-22A-kapacitet: 63 A
- Maks. nominel driftsspænding Ue AC: 750 V
- Nominel driftsspænding: 750–750 V
- Nominel korttidsstrøm Icw: 2,5 kA
- Beskyttelsesklasse på forsiden: IP65
- Tilslutning til hovedstrømkreds: skrueforbindelse
- Betjeningselement: drejeknap
- Én bryder og én NO-hjælpekontakt; ingen NC-hjælpekontakter eller hjælpekontakter med skiftefunktion
- Mål: 400 mm høj, 200 mm bred og 140 mm dyb
Montering og udførelse
Enheden har ikke integreret motordrev, og motordrev eller spændingsudløser kan ikke tilvælges. Den er ikke egnet til gulvbefæstigelse, gulvmontage, indbygning i fordeler, mellemmontage eller frontmontering med 4-huls- eller centerfastgørelse. Den er ikke udført som reverseringskontakt og leveres ikke med formonteret kabling. Kapslingens NEMA-beskyttelsesgrad er angivet som Andet.
Identifikation
- Typebetegnelser: 1SCA022383R0860 og OTP75T4B
- Produktnummer: 2118259356
- EAN: 6417019124810
Specifikationer
-
Varenummer:2118259356
-
EAN nummer:6417019124810Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:1SCA022383R0860, OTP75T4BNogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal brydere:1.0
-
Antal hjælpekontakter med skifte funktion:0.0
-
Antal hjælpekontakter som er NO:1.0
-
Antal hjælpekontakter som er NC:0.0
-
Antal poler:4.0
-
Beskyttelsesgrad (NEMA):Andet
-
Beskyttelsesklasse (IP) forside:IP65
-
Bredde:200.0 mm
-
Dybde:140.0 mm
-
Egnet til front montering 4-hul:Nej
-
Egnet til front montering center:Nej
-
Egnet til gulvbefæstigelse:Nej
-
Egnet til indbygning af fordeler:Nej
-
Egnet til mellemmontage:Nej
-
Enhedskontruktion:Komplet enhed i kapsling
-
Farve på kontrolelement:Sort
-
Gulvmontage:Nej
-
Højde:400.0 mm
-
Integreret motordrev:Nej
-
Kapslingsfarve:Andet
-
Koblingskapacitet ved 400 V:37.0 kW
-
Låsbar:Ja
-
Materialekapslinger:Plastik
-
Max. nominel drift spænding Ue AC:750.0 V
-
Med formonteret kabling:Nej
-
Motordrev som option:Nej
-
Nominel drifteffekt AC-3, 400 V:37.0 kW
-
Nominel drifteffekt på AC-23, 400V:37.0 kW
-
Nominel driftsspænding:750 - 750 V
-
Nominel kortstids-strømstyrke Icw:2.5 kA
-
Nominel permanent strøm ved AC-21, 400 V:100.0 A
-
Nominel permanent strøm ved AC-23, 400 V:80.0 A
-
Nominel strøm IE:115.0 A
-
Option for spændingsudløser:Nej
-
Tilslutningstype hovedstrømkreds:Skrueforbindelse
-
Type af betjeningselement:Drejeknap
-
Udført som hovedafbryder:Ja
-
Udført som nødstopsudgave:Ja
-
Udført som reparations-/vedligeholdelsesafbryder:Ja
-
Udført som reverseringskontakt:Nej
-
Udført som sikkerhedsafbryder:Ja
-
Producent/forhandler:ABB
