- Varenr.:2118258629
- EAN nr.:6417019174570
- Typenr.:1SCA022546R1040, OTL75T6B
Måske interessant?
Beskrivelse
Produktbeskrivelse

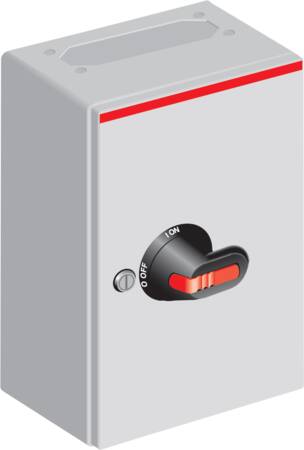

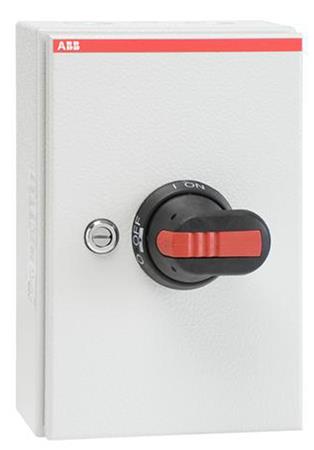

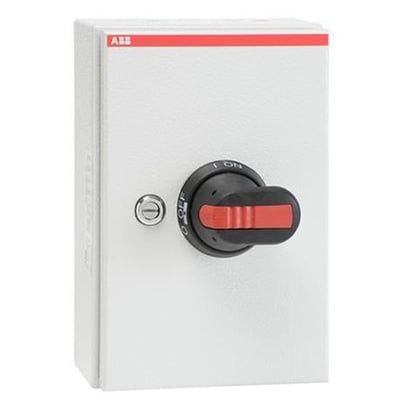

6-polet sikkerhedsafbryder som komplet enhed i stålkapsling. Den har sort greb, kan låses i 0-stilling og er udført som sikkerhedsafbryder, hovedafbryder og reparations-/vedligeholdelsesafbryder. Enheden er egnet til indbygning i en fordeler.
Produktet er angivet til flange FL13 og leveres med en hjælpekontakt.
Tekniske data
- Nominel permanent strøm ved AC-23, 400 V: 80 A
- Nominel permanent strøm ved AC-21, 400 V: 100 A
- Nominel strøm IE: 115 A
- Koblingskapacitet ved 400 V: 37 kW
- Nominel driftseffekt ved AC-23, 400 V: 37 kW
- Maksimal nominel driftsspænding Ue AC: 750 V
- Nominel korttids-strømstyrke Icw: 2,5 kA
- 1 bryder og 1 NO-hjælpekontakt; 0 NC-hjælpekontakter og 0 hjælpekontakter med skiftefunktion
- IP65 på forsiden
- Stålkapsling med sort betjeningsgreb
- Mål: 300 mm høj, 200 mm bred og 135 mm dyb
- Typebetegnelser: 1SCA022546R1040 og OTL75T6B
- Produktnummer: 2118258629
- EAN: 6417019174570
Montering og funktioner
Enheden er ikke udført som reverseringskontakt eller nødstop. Den har ikke integreret motordrev, og motordrev eller spændingsudløser er ikke angivet som tilvalg.
- Ikke egnet til gulvbefæstigelse eller gulvmontage
- Ikke egnet til frontmontering med 4-huls- eller centermontering
- Beskyttelsesgrad (NEMA) og kapslingsfarve er angivet som Andet
- Betjeningselementets type er angivet som Andet
En supplerende produktbeskrivelse angiver AC-22A 63 A ved 400 V.
Specifikationer
-
Varenummer:2118258629
-
EAN nummer:6417019174570Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:1SCA022546R1040, OTL75T6BNogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal brydere:1.0
-
Antal hjælpekontakter med skifte funktion:0.0
-
Antal hjælpekontakter som er NO:1.0
-
Antal hjælpekontakter som er NC:0.0
-
Antal poler:6.0
-
Beskyttelsesgrad (NEMA):Andet
-
Beskyttelsesklasse (IP) forside:IP65
-
Bredde:200.0 mm
-
Dybde:135.0 mm
-
Egnet til front montering 4-hul:Nej
-
Egnet til front montering center:Nej
-
Egnet til gulvbefæstigelse:Nej
-
Egnet til indbygning af fordeler:Ja
-
Enhedskontruktion:Komplet enhed i kapsling
-
Farve på kontrolelement:Sort
-
Gulvmontage:Nej
-
Højde:300.0 mm
-
Integreret motordrev:Nej
-
Kapslingsfarve:Andet
-
Koblingskapacitet ved 400 V:37.0 kW
-
Låsbar:Ja
-
Materialekapslinger:Stål
-
Max. nominel drift spænding Ue AC:750.0 V
-
Motordrev som option:Nej
-
Nominel drifteffekt på AC-23, 400V:37.0 kW
-
Nominel kortstids-strømstyrke Icw:2.5 kA
-
Nominel permanent strøm ved AC-21, 400 V:100.0 A
-
Nominel permanent strøm ved AC-23, 400 V:80.0 A
-
Nominel strøm IE:115.0 A
-
Option for spændingsudløser:Nej
-
Type af betjeningselement:Andet
-
Udført som hovedafbryder:Ja
-
Udført som nødstopsudgave:Nej
-
Udført som reparations-/vedligeholdelsesafbryder:Ja
-
Udført som reverseringskontakt:Nej
-
Udført som sikkerhedsafbryder:Ja
-
Producent/forhandler:ABB
