- Varenr.:2118259259
- EAN nr.:6417019274485
- Typenr.:1SCA022812R3270, OTP75T6M
Måske interessant?
Beskrivelse
Produktbeskrivelse

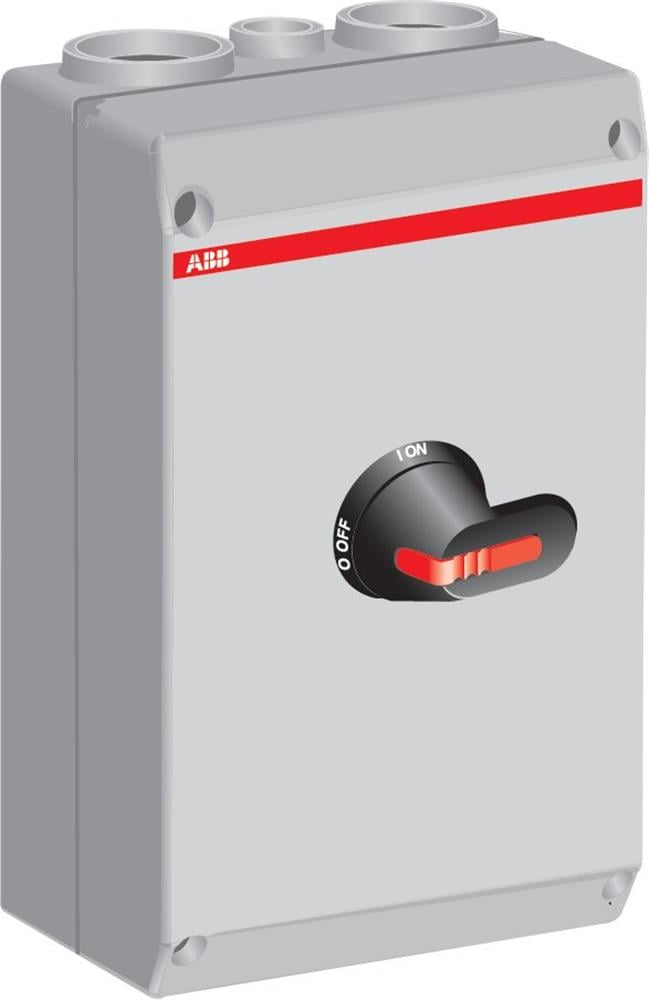

OTP75T6M er en 6-polet sikkerhedsafbryder i plastkapsling med sort, langt drejegreb. Afbryderen er udført som sikkerhedsafbryder, hovedafbryder, reparations-/vedligeholdelsesafbryder og nødstopsudgave. Grebet kan låses i 0-stilling.
Enheden har en hjælpekontakt af typen 1NO og en nulklemme. Hovedstrømkredsen tilsluttes med skrueforbindelse. Kapslingens beskyttelsesklasse på forsiden er IP65.
Tekniske specifikationer
- Type: OTP75T6M
- Typebetegnelse: 1SCA022812R3270
- Produktnummer: 2118259259
- EAN: 6417019274485
- Mærkstrøm: 80 A
- Antal poler: 6
- Nominel driftsspænding: 750–750 V
- Maksimal nominel driftsspænding Ue AC: 750 V
- Nominel drifteffekt ved AC-23, 400 V: 37 kW
- Nominel drifteffekt ved AC-3, 400 V: 37 kW
- Koblingskapacitet ved 400 V: 37 kW
- Nominel permanent strøm ved AC-23, 400 V: 80 A
- Nominel permanent strøm ved AC-21, 400 V: 100 A
- Nominel strøm IE: 115 A
- Nominel korttids-strømstyrke Icw: 2,5 kA
- Hjælpekontakter: 1 NO, 0 NC og 0 med skiftefunktion
- Antal brydere: 1
- Kapslingsmateriale: plast
- Grebets farve: sort
- Kapslingsfarve er angivet som »Andet«
- Mål: 400 mm høj, 200 mm bred og 140 mm dyb
- Beskyttelsesgrad (NEMA) er angivet som »Andet«
Montering og udførelse
Produktet er en komplet enhed i kapsling. Det er beskrevet til M50-forskruninger. En anden produktbeskrivelse angiver 2 × M25 + M16 i top og bund.
- Ikke egnet til gulvbefæstigelse eller gulvmontage
- Ikke egnet til indbygning i fordeler eller mellemmontage
- Ikke egnet til frontmontering med 4 huller eller centermontering
- Leveres ikke med formonteret kabling
- Ikke udført som reverseringskontakt
- Har ikke integreret motordrev, og motordrev tilbydes ikke som option
- Option for spændingsudløser: nej
Specifikationer
-
Varenummer:2118259259
-
EAN nummer:6417019274485Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:1SCA022812R3270, OTP75T6MNogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal brydere:1.0
-
Antal hjælpekontakter med skifte funktion:0.0
-
Antal hjælpekontakter som er NO:1.0
-
Antal hjælpekontakter som er NC:0.0
-
Antal poler:6.0
-
Beskyttelsesgrad (NEMA):Andet
-
Beskyttelsesklasse (IP) forside:IP65
-
Bredde:200.0 mm
-
Dybde:140.0 mm
-
Egnet til front montering 4-hul:Nej
-
Egnet til front montering center:Nej
-
Egnet til gulvbefæstigelse:Nej
-
Egnet til indbygning af fordeler:Nej
-
Egnet til mellemmontage:Nej
-
Enhedskontruktion:Komplet enhed i kapsling
-
Farve:Sort
-
Farve på kontrolelement:Sort
-
Gulvmontage:Nej
-
Højde:400.0 mm
-
Integreret motordrev:Nej
-
Kapslingsfarve:Andet
-
Koblingskapacitet ved 400 V:37.0 kW
-
Låsbar:Ja
-
Mærkstrøm:80A
-
Materialekapslinger:Plastik
-
Max. nominel drift spænding Ue AC:750.0 V
-
Med formonteret kabling:Nej
-
Motordrev som option:Nej
-
Nominel drifteffekt AC-3, 400 V:37.0 kW
-
Nominel drifteffekt på AC-23, 400V:37.0 kW
-
Nominel driftsspænding:750 - 750 V
-
Nominel kortstids-strømstyrke Icw:2.5 kA
-
Nominel permanent strøm ved AC-21, 400 V:100.0 A
-
Nominel permanent strøm ved AC-23, 400 V:80.0 A
-
Nominel strøm IE:115.0 A
-
Option for spændingsudløser:Nej
-
Poltal:6P + Hjælpekontakt
-
Tilslutningstype hovedstrømkreds:Skrueforbindelse
-
Type af betjeningselement:Langt drejegreb
-
Udført som hovedafbryder:Ja
-
Udført som nødstopsudgave:Ja
-
Udført som reparations-/vedligeholdelsesafbryder:Ja
-
Udført som reverseringskontakt:Nej
-
Udført som sikkerhedsafbryder:Ja
-
Producent/forhandler:ABB
