Beskrivelse
Produktbeskrivelse

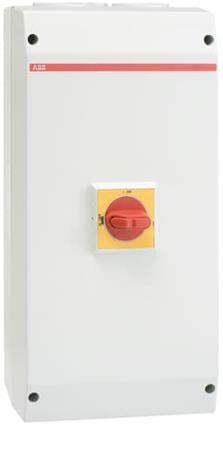

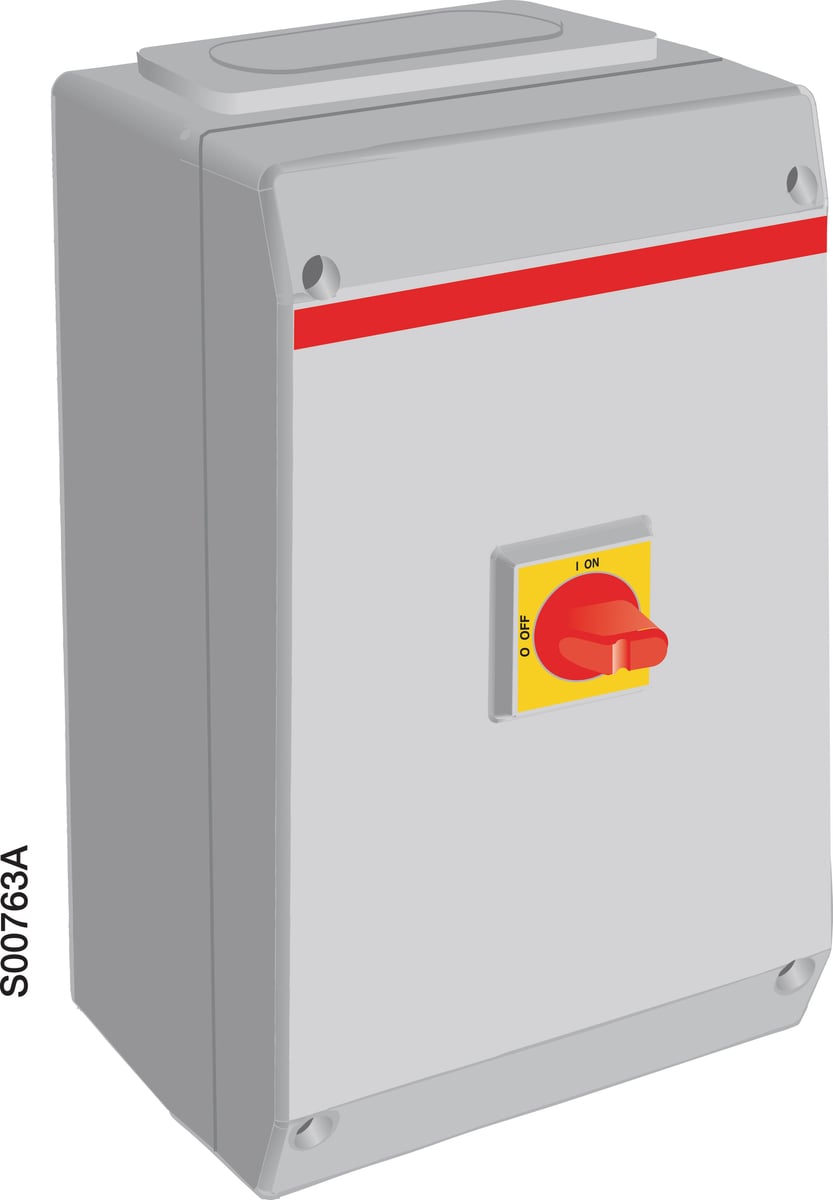

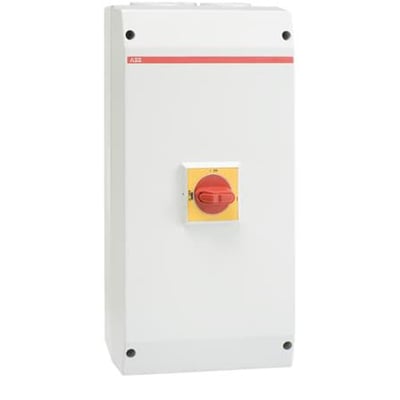

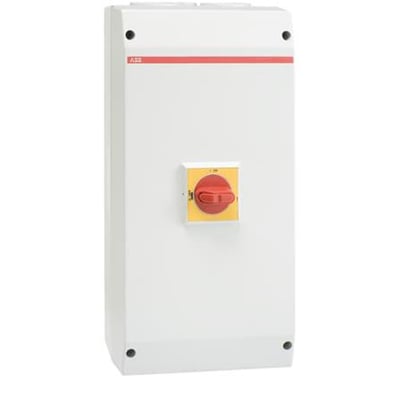

Frontbetjent sikkerhedsafbryder med EMC-beskyttelse i plastkapsling. Den er beregnet til at forhindre start af motorer eller elektriske anlæg under service og eftersyn og monteres inden for synsvidde af det anlæg, den beskytter. Ved brug sammen med frekvensomformere skal der anvendes EMC-godkendte sikkerhedsafbrydere.
Afbryderen kan aflåses med hængelås og har til- og afgang i top og bund. Den er udført som sikkerhedsafbryder, hovedafbryder, reparations-/vedligeholdelsesafbryder og nødstopsudgave. Den er udført iht. IEC 60947-3.
Tilslutning og medfølgende dele
- Skrueforbindelse til hovedstrømkredsen.
- Til- og afgang i top og bund; leverandørdata angiver 2 x M50 + M16 i top og bund.
- Leveres med PE-terminal, nulklemme og hjælpekontakt ifølge produktinformationen.
- 1 NO-hjælpekontakt, 0 NC-hjælpekontakter og 0 hjælpekontakter med skiftefunktion.
- Leverandørbeskrivelsen angiver et sort, rektangulært greb med Type I-O og ON-OFF-markeringer. En anden produktbeskrivelse angiver et rød/gult drejegreb.
- Flanger bestilles separat.
Tekniske data
- Poltal: 3.
- Nominel driftsspænding: 750 V; maksimal nominel driftsspænding Ue AC: 750 V.
- Nominel strøm Ie: 115 A.
- Nominel permanent strøm ved AC-21, 400 V: 100 A.
- Nominel permanent strøm ved AC-23, 400 V: 80 A.
- Nominel driftseffekt og koblingskapacitet ved AC-23, 400 V: 37 kW.
- Nominel korttidsstrøm Icw: 2,5 kA.
- Beskyttelsesgrad på forsiden: IP65. NEMA-beskyttelsesgrad: Andet.
- Komplet enhed i kapsling af plast. Kapslingen beskrives som grå; attributten for kapslingsfarve er angivet som Andet.
- Betjeningselement: drejeknap med rød kontrolfarve.
- Mål: 200 mm bred, 140 mm dyb og 400 mm høj.
- Antal brydere: 1.
Montering og modeloplysninger
Ved udendørs montering kan der opstå kondens i kapslingen. Egnede kondensventiler kan forhindre kondensproblemer.
- Typebetegnelser: 1SCA022812R5990 og OTE75A3M.
- Produktnummer: 2112750110.
- EAN: 6417019274751.
- Der er ikke spændingsudløser, integreret motordrev, valgfrit motordrev eller formonteret kabling.
- Den er ikke udført som reverseringskontakt og er ikke beregnet til gulvbefæstigelse, gulvmontage, mellemmontage, frontmontering med 4 huller eller centreret frontmontering eller indbygning af fordeler.
Specifikationer
-
Varenummer:2112750110
-
EAN nummer:6417019274751Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:1SCA022812R5990, OTE75A3MNogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal brydere:1
-
Antal hjælpekontakter med skifte funktion:0
-
Antal hjælpekontakter som er NO:1
-
Antal hjælpekontakter som er NC:0
-
Antal poler:3
-
Beskyttelsesgrad (NEMA):Andet
-
Beskyttelsesklasse (IP) forside:IP65
-
Bredde:200 mm
-
Dybde:140 mm
-
Egnet til front montering 4-hul:Nej
-
Egnet til front montering center:Nej
-
Egnet til gulvbefæstigelse:Nej
-
Egnet til indbygning af fordeler:Nej
-
Egnet til mellemmontage:Nej
-
Enhedskontruktion:Komplet enhed i kapsling
-
Farve på kontrolelement:Rød
-
Gulvmontage:Nej
-
Højde:400 mm
-
Integreret motordrev:Nej
-
Kapslingsfarve:Andet
-
Koblingskapacitet ved 400 V:37 kW
-
Låsbar:Ja
-
Materialekapslinger:Plastik
-
Max. nominel drift spænding Ue AC:750 V
-
Med formonteret kabling:Nej
-
Motordrev som option:Nej
-
Nominel drifteffekt på AC-23, 400V:37 kW
-
Nominel driftsspænding:750 - 750 V
-
Nominel kortstids-strømstyrke Icw:2.5 kA
-
Nominel permanent strøm ved AC-21, 400 V:100 A
-
Nominel permanent strøm ved AC-23, 400 V:80 A
-
Nominel strøm IE:115 A
-
Option for spændingsudløser:Nej
-
Tilslutningstype hovedstrømkreds:Skrueforbindelse
-
Type af betjeningselement:Drejeknap
-
Udført som hovedafbryder:Ja
-
Udført som nødstopsudgave:Ja
-
Udført som reparations-/vedligeholdelsesafbryder:Ja
-
Udført som reverseringskontakt:Nej
-
Udført som sikkerhedsafbryder:Ja
-
Producent/forhandler:ABB
