Sikkerhedsafbryder OTE90A3M, 90 A, 3-polet, plastkapsling

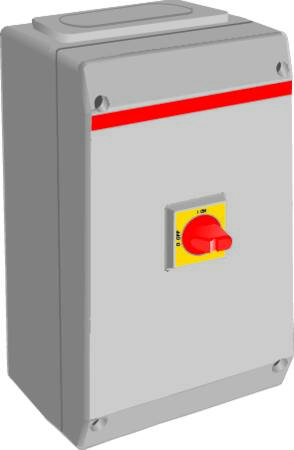

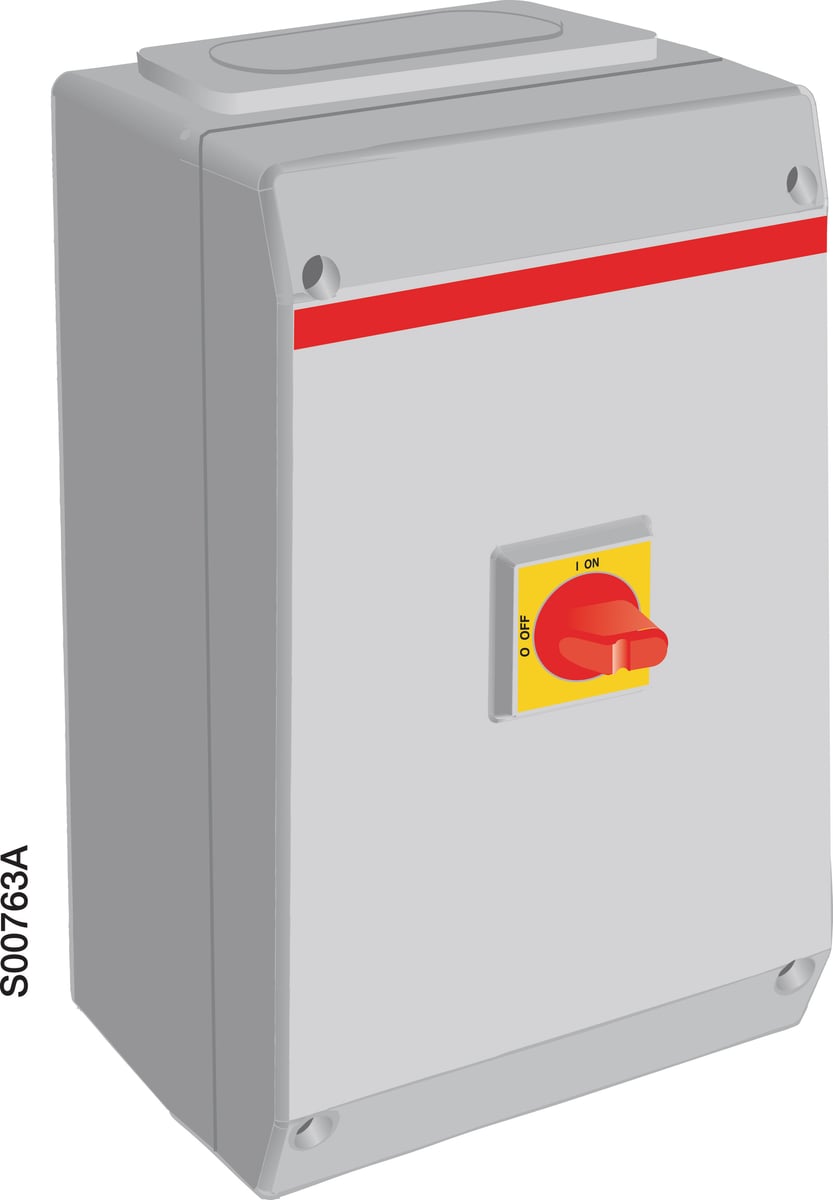

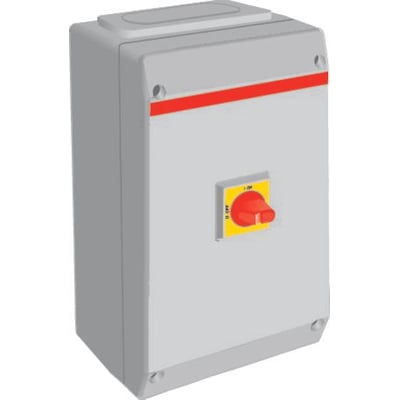

ABB OTE90A3M 3-polet sikkerhedsafbryder i grå plastkapsling med rødt drejegreb og rød markering.ABB OTE90A3M sikkerhedsafbryder set tættere fra venstre med rødt drejegreb på gul markering.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 28/11 - torsdag d. 10/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 28/11 - torsdag d. 10/12
GLS Erhverv49,00 kr.Mandag d. 30/11 - torsdag d. 10/12
GLS Hjemmelevering59,00 kr.Mandag d. 30/11 - torsdag d. 10/12
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket ABB
3-polet frontbetjent sikkerhedsafbryder med EMC-beskyttelse, 90 A ved AC-23/400 V, IP65 plastkapsling og låsbart greb. Koblingskapacitet: 45 kW. Læs mere…
  • Varenr.:
    2112750123
  • EAN nr.:
    6417019274768
  • Typenr.:
    1SCA022812R6020, OTE90A3M
pr. stk. inkl. moms
3.751,00 kr.

Måske interessant?

Beskrivelse

Frontbetjent sikkerhedsafbryder med EMC-beskyttelse i plastkapsling. Den er beregnet til at forhindre start af motorer eller elektriske anlæg under service og eftersyn. Afbryderen skal monteres inden for synsvidde fra det anlæg, den skal beskytte.

Funktioner og anvendelse

  • 3-polet sikkerhedsafbryder, også udført som hovedafbryder, reparations-/vedligeholdelsesafbryder og nødstopsudgave.
  • Låsbar med hængelås.
  • Tilslutning og afgang i top og bund.
  • Ved brug sammen med frekvensomformere skal der anvendes EMC-godkendte sikkerhedsafbrydere.
  • Overholder IEC 60947-3.

Tekniske data

  • Nominel permanent strøm: 90 A ved AC-23/400 V og 125 A ved AC-21/400 V.
  • Nominel strøm IE: 135 A.
  • Nominel driftseffekt og koblingskapacitet ved 400 V: 45 kW.
  • Maksimal nominel driftsspænding Ue AC: 750 V. Nominel driftsspænding er angivet som 750–750 V.
  • Nominel korttidsstrøm Icw: 2,5 kA.
  • Beskyttelsesgrad på forsiden: IP65. NEMA-klassifikation: Andet.
  • Hovedstrømstilslutning med skrueforbindelse.
  • Én bryder, én NO-hjælpekontakt, ingen NC-hjælpekontakter og ingen hjælpekontakter med skiftefunktion.
  • Komplet enhed i plastkapsling, 400 mm høj, 200 mm bred og 140 mm dyb.
  • Kabelindføringer: 2 x M50 + M16 i top og bund. Med nulklemme.

Levering og montering

Leveres med hjælpekontakter ifølge produktinformationen, PE-terminal og et rektangulært greb mærket Type I-O og ON-OFF. Produktinformationen angiver forskellige farver på betjeningselementet: rød, rød/gul og sort. Flanger bestilles separat.

Ved udendørs montering kan der opstå kondens i kapslingen. Dette kan forebygges med egnede kondensventiler.

Monteringsmuligheder og typebetegnelser

Produktet er ikke angivet som egnet til gulvbefæstigelse eller gulvmontage, indbygning i fordeler, mellemmontage eller frontmontering med center- eller 4-hulsfastgørelse. Det har ikke integreret motordrev, mulighed for motordrev som tilvalg eller spændingsudløser og leveres ikke med formonteret kabling. Det er ikke udført som reverseringskontakt.

Typebetegnelser: OTE90A3M og 1SCA022812R6020. Produktnummer: 2112750123.

Specifikationer

  • Varenummer:
    2112750123
  • EAN nummer:
    6417019274768
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA022812R6020, OTE90A3M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1
  • Antal hjælpekontakter med skifte funktion:
    0
  • Antal hjælpekontakter som er NO:
    1
  • Antal hjælpekontakter som er NC:
    0
  • Antal poler:
    3
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    200 mm
  • Dybde:
    140 mm
  • Egnet til front montering 4-hul:
    Nej
  • Egnet til front montering center:
    Nej
  • Egnet til gulvbefæstigelse:
    Nej
  • Egnet til indbygning af fordeler:
    Nej
  • Egnet til mellemmontage:
    Nej
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Rød
  • Gulvmontage:
    Nej
  • Højde:
    400 mm
  • Integreret motordrev:
    Nej
  • Kapslingsfarve:
    Andet
  • Koblingskapacitet ved 400 V:
    45 kW
  • Låsbar:
    Ja
  • Materialekapslinger:
    Plastik
  • Max. nominel drift spænding Ue AC:
    750 V
  • Med formonteret kabling:
    Nej
  • Motordrev som option:
    Nej
  • Nominel drifteffekt på AC-23, 400V:
    45 kW
  • Nominel driftsspænding:
    750 - 750 V
  • Nominel kortstids-strømstyrke Icw:
    2.5 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    125 A
  • Nominel permanent strøm ved AC-23, 400 V:
    90 A
  • Nominel strøm IE:
    135 A
  • Option for spændingsudløser:
    Nej
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Drejeknap
  • Udført som hovedafbryder:
    Ja
  • Udført som nødstopsudgave:
    Ja
  • Udført som reparations-/vedligeholdelsesafbryder:
    Ja
  • Udført som reverseringskontakt:
    Nej
  • Udført som sikkerhedsafbryder:
    Ja
  • Producent/forhandler:
    ABB
