- Varenr.:2119750016
- EAN nr.:6417019168203
- Typenr.:1SCA022513R7450, OT200KTRR3TZ
Måske interessant?
Beskrivelse
Produktbeskrivelse

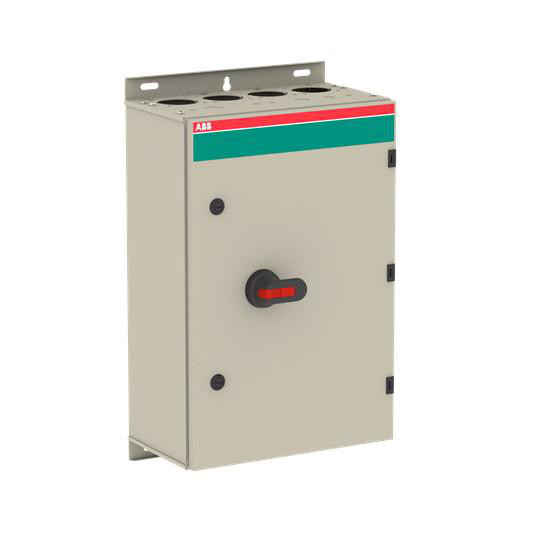

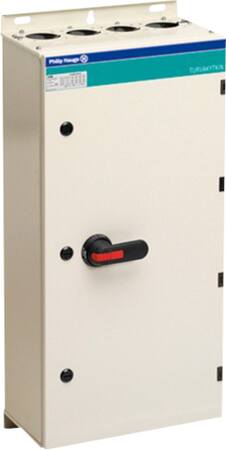

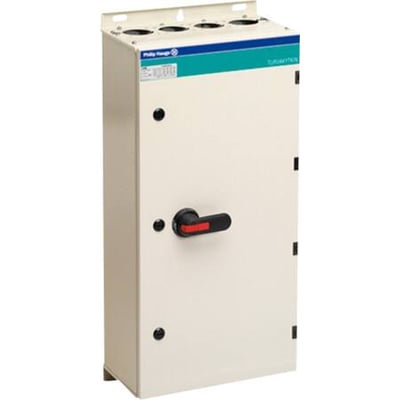

Kapslet EMC-sikkerhedsafbryder som komplet enhed i stålkapsling. Afbryderen har 3 poler, et langt sort drejegreb og 8 ringflanger i top og bund. Den er udført som sikkerhedsafbryder, hovedafbryder, reparations- og vedligeholdelsesafbryder samt nødstopsudgave. Afbryderen er låsbar.
Leverandørdata nævner ring-lange med varenummer 5401026675. Tilslutning af hovedstrømkredsen sker med boltforbindelse.
Tekniske specifikationer
- Nominel strøm: 200 A
- Nominel permanent strøm ved AC-21, 400 V: 200 A
- Nominel permanent strøm ved AC-23, 400 V: 200 A
- Nominel driftseffekt ved AC-23, 400 V: 110 kW
- Koblingskapacitet ved 400 V: 110 kW
- Nominel driftsspænding: 750–750 V
- Maksimal nominel driftsspænding Ue AC: 1000 V
- Nominel korttids-strømstyrke Icw: 8 kA
- Betinget nominel kortslutningsstrøm Iq: 40,5 kA
- Beskyttelsesklasse på forsiden: IP65
- Dimensioner: 600 mm høj, 400 mm bred og 230 mm dyb
- Antal brydere: 1
- Hjælpekontakter: 2 NO og 1 NC; ingen kontakter med skiftefunktion
- Kapslingsmateriale: stål
- Kontrolelementets farve: sort
- Kapslingsfarve: Andet, som angivet i data
- NEMA-beskyttelsesgrad: Andet, som angivet i data
Montering og funktioner
- Ikke udstyret med integreret motordrev; motordrev kan ikke tilvælges.
- Spændingsudløser kan ikke tilvælges.
- Leveres ikke med formonteret kabling.
- Ikke egnet til gulvbefæstigelse, gulvmontage, indbygning af fordeler eller mellemmontage.
- Ikke egnet til frontmontering med 4-hulsmontering eller frontmontering i center.
- Ikke udført som reverseringskontakt.
Varenumre
- Produktnummer: 2119750016
- Typenumre: 1SCA022513R7450 og OT200KTRR3TZ
- EAN: 6417019168203
Specifikationer
-
Varenummer:2119750016
-
EAN nummer:6417019168203Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:1SCA022513R7450, OT200KTRR3TZNogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal brydere:1.0
-
Antal hjælpekontakter med skifte funktion:0.0
-
Antal hjælpekontakter som er NO:2.0
-
Antal hjælpekontakter som er NC:1.0
-
Antal poler:3.0
-
Beskyttelsesgrad (NEMA):Andet
-
Beskyttelsesklasse (IP) forside:IP65
-
Betinget norminel kortslutningsstrøm Iq:40.5 kA
-
Bredde:400.0 mm
-
Dybde:230.0 mm
-
Egnet til front montering 4-hul:Nej
-
Egnet til front montering center:Nej
-
Egnet til gulvbefæstigelse:Nej
-
Egnet til indbygning af fordeler:Nej
-
Egnet til mellemmontage:Nej
-
Enhedskontruktion:Komplet enhed i kapsling
-
Farve på kontrolelement:Sort
-
Gulvmontage:Nej
-
Højde:600.0 mm
-
Integreret motordrev:Nej
-
Kapslingsfarve:Andet
-
Koblingskapacitet ved 400 V:110.0 kW
-
Låsbar:Ja
-
Materialekapslinger:Stål
-
Max. nominel drift spænding Ue AC:1000.0 V
-
Med formonteret kabling:Nej
-
Motordrev som option:Nej
-
Nominel drifteffekt på AC-23, 400V:110.0 kW
-
Nominel driftsspænding:750 - 750 V
-
Nominel kortstids-strømstyrke Icw:8.0 kA
-
Nominel permanent strøm ved AC-21, 400 V:200.0 A
-
Nominel permanent strøm ved AC-23, 400 V:200.0 A
-
Nominel strøm IE:200.0 A
-
Option for spændingsudløser:Nej
-
Tilslutningstype hovedstrømkreds:Boltforbindelse
-
Type af betjeningselement:Langt drejegreb
-
Udført som hovedafbryder:Ja
-
Udført som nødstopsudgave:Ja
-
Udført som reparations-/vedligeholdelsesafbryder:Ja
-
Udført som reverseringskontakt:Nej
-
Udført som sikkerhedsafbryder:Ja
-
Producent/forhandler:ABB
