| Metode | Pris | Leveres |
|---|---|---|
| Levering til din adresse | 99,00 kr. | Fredag d. 27/11 - torsdag d. 10/12 |
| Click&Collect i Svenstrup (9230) | Ikke muligt |
- Varenr.:2118756008
- EAN nr.:6417019781273
- Typenr.:1SCA148596R1001, OT160EVTRR3TZ
Måske interessant?
Beskrivelse
Produktbeskrivelse

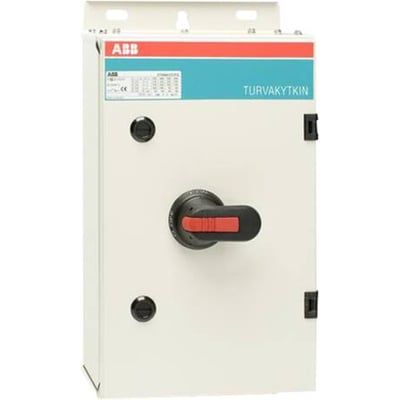

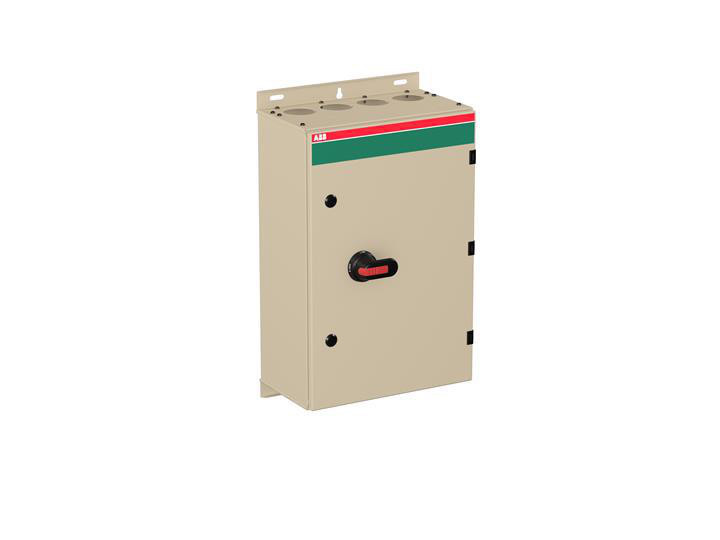

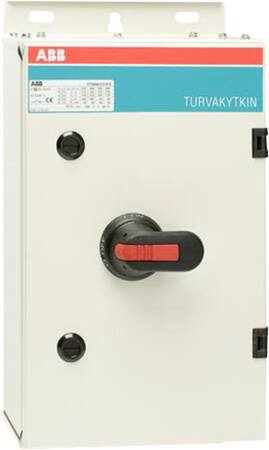

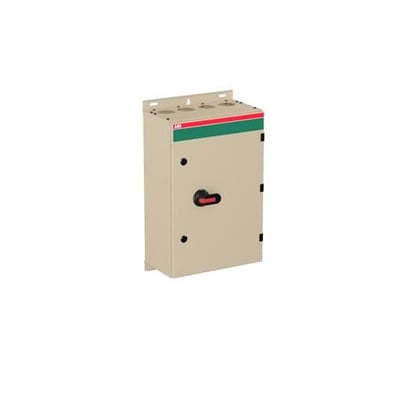

OT160EVTRR3TZ er en komplet EMC-sikkerhedsafbryder i stålkapsling med et langt, sort og låsbart drejegreb. Afbryderen er udført som sikkerhedsafbryder, hovedafbryder, reparations-/vedligeholdelsesafbryder og nødstopsudgave. Den har én afbryder og er 3-polet.
Leverandørbeskrivelsen nævner kabeltilgang i top og bund samt 4 x Ring-flange. En supplerende beskrivelse angiver, at 4 ringflanger i top og bund ikke medfølger, og nævner 3 cover. Leverandørteksten gør opmærksom på Ring-flange 5401026675. Kontrollér derfor flangebehovet i forhold til den ønskede installation.
Tekniske specifikationer
- Nominel strøm: 160 A
- Nominel permanent strøm ved AC-21, 400 V: 160 A
- Nominel permanent strøm ved AC-23, 400 V: 160 A
- Nominel driftsspænding: 750–750 V
- Maksimal nominel AC-driftsspænding Ue: 1.000 V
- Drifteffekt ved AC-23, 400 V: 88 kW ifølge attributdataene; en supplerende leverandørbeskrivelse angiver 80 kW
- Koblingskapacitet ved 400 V: 88 kW
- Nominel korttidsstrøm Icw: 8 kA
- Betinget nominel kortslutningsstrøm Iq: 40,5 kA
- Hjælpekontakter: 2 NO og 1 NC; ingen hjælpekontakter med skiftefunktion
- Tilslutning af hovedstrømkreds: boltforbindelse
- Kapsling: stål; kapslingsfarve er angivet som andet
- Beskyttelsesgrad på forsiden: IP65; NEMA-beskyttelsesgrad er angivet som andet
- Mål: 600 mm høj, 400 mm bred og 230 mm dyb
- Enhedskonstruktion: komplet enhed i kapsling
Montering og funktioner
- Egnet til gulvbefæstigelse: nej; gulvmontage: nej
- Egnet til indbygning af fordeler: nej
- Egnet til mellemmontage: nej
- Egnet til frontmontering med 4 huller: nej; egnet til frontmontering i centrum: nej
- Udført som reverseringskontakt: nej
- Integreret motordrev: nej; motordrev som tilvalg: nej
- Option for spændingsudløser: nej
- Formonteret kabling: nej
Identifikation
- Typebetegnelser: OT160EVTRR3TZ og 1SCA148596R1001
- Varenummer: 2118756008
- EAN: 6417019781273
Specifikationer
-
Varenummer:2118756008
-
EAN nummer:6417019781273Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:1SCA148596R1001, OT160EVTRR3TZNogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal brydere:1.0
-
Antal hjælpekontakter med skifte funktion:0.0
-
Antal hjælpekontakter som er NO:2.0
-
Antal hjælpekontakter som er NC:1.0
-
Antal poler:3.0
-
Beskyttelsesgrad (NEMA):Andet
-
Beskyttelsesklasse (IP) forside:IP65
-
Betinget norminel kortslutningsstrøm Iq:40.5 kA
-
Bredde:400.0 mm
-
Dybde:230.0 mm
-
Egnet til front montering 4-hul:Nej
-
Egnet til front montering center:Nej
-
Egnet til gulvbefæstigelse:Nej
-
Egnet til indbygning af fordeler:Nej
-
Egnet til mellemmontage:Nej
-
Enhedskontruktion:Komplet enhed i kapsling
-
Farve på kontrolelement:Sort
-
Gulvmontage:Nej
-
Højde:600.0 mm
-
Integreret motordrev:Nej
-
Kapslingsfarve:Andet
-
Koblingskapacitet ved 400 V:88.0 kW
-
Låsbar:Ja
-
Materialekapslinger:Stål
-
Max. nominel drift spænding Ue AC:1000.0 V
-
Med formonteret kabling:Nej
-
Motordrev som option:Nej
-
Nominel drifteffekt på AC-23, 400V:88.0 kW
-
Nominel driftsspænding:750 - 750 V
-
Nominel kortstids-strømstyrke Icw:8.0 kA
-
Nominel permanent strøm ved AC-21, 400 V:160.0 A
-
Nominel permanent strøm ved AC-23, 400 V:160.0 A
-
Nominel strøm IE:160.0 A
-
Option for spændingsudløser:Nej
-
Tilslutningstype hovedstrømkreds:Boltforbindelse
-
Type af betjeningselement:Langt drejegreb
-
Udført som hovedafbryder:Ja
-
Udført som nødstopsudgave:Ja
-
Udført som reparations-/vedligeholdelsesafbryder:Ja
-
Udført som reverseringskontakt:Nej
-
Udført som sikkerhedsafbryder:Ja
-
Producent/forhandler:ABB
