- Varenr.:2118756011
- EAN nr.:6417019772974
- Typenr.:1SCA147982R1001, OT160EVUUR3TZ
Måske interessant?
Beskrivelse

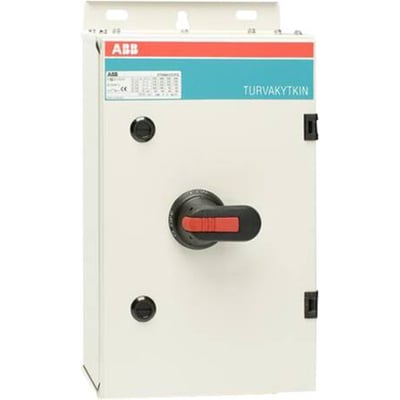

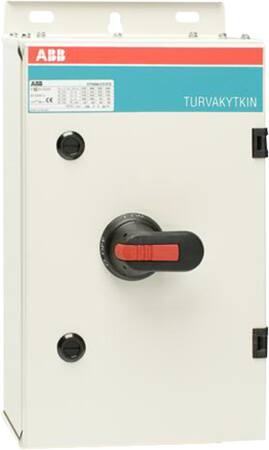

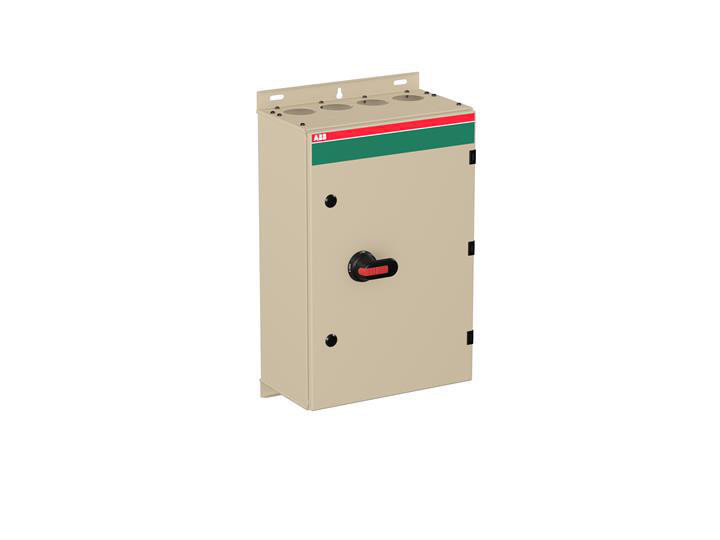

EMC-sikkerhedsafbryder OT160EVUUR3TZ
Denne 3-polede sikkerhedsafbryder leveres som en komplet enhed i stålkapsling. Den har et sort, låsbart drejegreb, IP65-beskyttelse på forsiden og kabeltilgang i bunden. Afbryderen er udført som både sikkerhedsafbryder, hovedafbryder og reparations-/vedligeholdelsesafbryder.
- Nominel strøm: 160 A
- Nominel permanent strøm ved AC-21 og AC-23, 400 V: 160 A
- Nominel drifteffekt ved AC-23, 400 V: 88 kW
- Koblingskapacitet ved 400 V: 88 kW
- Nominel driftsspænding: 750–750 V
- Maks. nominel driftsspænding Ue AC: 1000 V
- Nominel korttids-strømstyrke Icw: 8 kA
- Betinget nominel kortslutningsstrøm Iq: 24 kA
- Boltforbindelse til hovedstrømkredsen
- Hjælpekontakter: 2 NO og 1 NC; ingen hjælpekontakter med skiftefunktion
- Én bryder
- Stålkapsling, IP65 på forsiden; NEMA-klassifikation er angivet som Andet
- Mål: 600 x 400 x 230 mm (højde x bredde x dybde)
Montering og tilslutning
Kapslingen har blank top og kabeltilgang i bunden med mulighed for 4 ringflanger. Ringflangerne er angivet som eksklusive; beskrivelsen henviser til ringflange 5401026675.
Funktioner og begrænsninger
Afbryderen har ikke integreret motordrev, og motordrev eller spændingsudløser kan ikke tilvælges. Den er ikke udført som reverseringskontakt eller nødstopsudgave og er ikke angivet som egnet til gulvbefæstigelse, gulvmontage, indbygning i fordeler eller frontmontering med 4-huls- eller centermontering.
Produktdataene angiver 88 kW ved AC-23, 400 V, mens en supplerende leverandørbeskrivelse angiver 80 kW. Typebetegnelser: 1SCA147982R1001 og OT160EVUUR3TZ.
Specifikationer
-
Varenummer:2118756011
-
EAN nummer:6417019772974Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:1SCA147982R1001, OT160EVUUR3TZNogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal brydere:1.0
-
Antal hjælpekontakter med skifte funktion:0.0
-
Antal hjælpekontakter som er NO:2.0
-
Antal hjælpekontakter som er NC:1.0
-
Antal poler:3.0
-
Beskyttelsesgrad (NEMA):Andet
-
Beskyttelsesklasse (IP) forside:IP65
-
Betinget norminel kortslutningsstrøm Iq:24.0 kA
-
Bredde:400.0 mm
-
Dybde:230.0 mm
-
Egnet til front montering 4-hul:Nej
-
Egnet til front montering center:Nej
-
Egnet til gulvbefæstigelse:Nej
-
Egnet til indbygning af fordeler:Nej
-
Enhedskontruktion:Komplet enhed i kapsling
-
Farve på kontrolelement:Sort
-
Gulvmontage:Nej
-
Højde:600.0 mm
-
Integreret motordrev:Nej
-
Kapslingsfarve:Andet
-
Koblingskapacitet ved 400 V:88.0 kW
-
Låsbar:Ja
-
Materialekapslinger:Stål
-
Max. nominel drift spænding Ue AC:1000.0 V
-
Motordrev som option:Nej
-
Nominel drifteffekt på AC-23, 400V:88.0 kW
-
Nominel driftsspænding:750 - 750 V
-
Nominel kortstids-strømstyrke Icw:8.0 kA
-
Nominel permanent strøm ved AC-21, 400 V:160.0 A
-
Nominel permanent strøm ved AC-23, 400 V:160.0 A
-
Nominel strøm IE:160.0 A
-
Option for spændingsudløser:Nej
-
Tilslutningstype hovedstrømkreds:Boltforbindelse
-
Type af betjeningselement:Andet
-
Udført som hovedafbryder:Ja
-
Udført som nødstopsudgave:Nej
-
Udført som reparations-/vedligeholdelsesafbryder:Ja
-
Udført som reverseringskontakt:Nej
-
Udført som sikkerhedsafbryder:Ja
-
Producent/forhandler:ABB
