| Metode | Pris | Leveres |
|---|---|---|
| Levering til din adresse | 99,00 kr. | Fredag d. 27/11 - torsdag d. 10/12 |
| Click&Collect i Svenstrup (9230) | Ikke muligt |
- Varenr.:2118756189
- EAN nr.:6417019168227
- Typenr.:1SCA022513R7610, OT315KTRR3TZ
Måske interessant?
Beskrivelse
Produktbeskrivelse

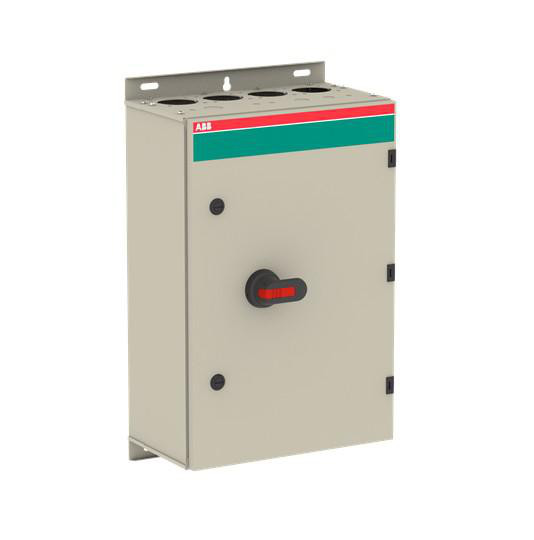

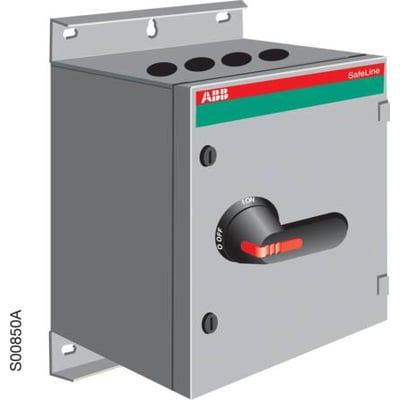

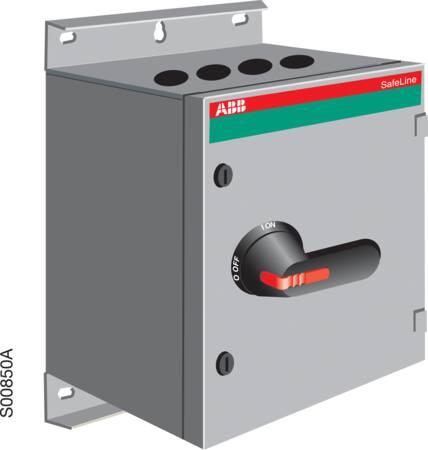

OT315KTRR3TZ er en komplet 3-polet sikkerhedsafbryder i kapsling med langt, sort drejegreb. Den er udført som hovedafbryder, reparations- og vedligeholdelsesafbryder samt nødstopsudgave. Afbryderen er låsbar og har én bryder.
Enheden har IP65-beskyttelse på forsiden og kapsling af stål. Leverandørbeskrivelsen angiver 4 ringflanger i top og bund. Tilslutning af hovedstrømkredsen sker med boltforbindelse.
Tekniske data
- Type: OT315KTRR3TZ
- Typenummer: 1SCA022513R7610
- Produktnummer: 2118756189
- EAN: 6417019168227
- Nominel strøm IE: 315 A
- Nominel permanent strøm ved AC-21, 400 V: 315 A
- Nominel permanent strøm ved AC-23, 400 V: 315 A
- Nominel drifteffekt og koblingskapacitet ved AC-23, 400 V: 160 kW
- Nominel driftsspænding: 750–750 V
- Maksimal nominel driftsspænding Ue AC: 1000 V
- Nominel korttids-strømstyrke Icw: 15 kA
- Betinget nominel kortslutningsstrøm Iq: 61,5 kA
- Hjælpekontakter: 2 NO, 1 NC og 0 med skiftefunktion
- Mål: 600 mm høj, 400 mm bred og 230 mm dyb
- Kapslingsfarve: angivet som Andet
- Beskyttelsesgrad (NEMA): angivet som Andet
Montering og tilvalg
Afbryderen har ikke integreret motordrev, og motordrev kan ikke tilvælges. Spændingsudløser kan ikke tilvælges, og enheden leveres ikke med formonteret kabling. Den er ikke udført som reverseringskontakt og er ikke egnet til gulvbefæstigelse eller gulvmontage, mellemmontage, frontmontering med 4-huls eller centermontering eller indbygning i fordeler.
Leverandørdata angiver: Husk Ring-lange 5401026675.
Specifikationer
-
Varenummer:2118756189
-
EAN nummer:6417019168227Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:1SCA022513R7610, OT315KTRR3TZNogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal brydere:1.0
-
Antal hjælpekontakter med skifte funktion:0.0
-
Antal hjælpekontakter som er NO:2.0
-
Antal hjælpekontakter som er NC:1.0
-
Antal poler:3.0
-
Beskyttelsesgrad (NEMA):Andet
-
Beskyttelsesklasse (IP) forside:IP65
-
Betinget norminel kortslutningsstrøm Iq:61.5 kA
-
Bredde:400.0 mm
-
Dybde:230.0 mm
-
Egnet til front montering 4-hul:Nej
-
Egnet til front montering center:Nej
-
Egnet til gulvbefæstigelse:Nej
-
Egnet til indbygning af fordeler:Nej
-
Egnet til mellemmontage:Nej
-
Enhedskontruktion:Komplet enhed i kapsling
-
Farve på kontrolelement:Sort
-
Gulvmontage:Nej
-
Højde:600.0 mm
-
Integreret motordrev:Nej
-
Kapslingsfarve:Andet
-
Koblingskapacitet ved 400 V:160.0 kW
-
Låsbar:Ja
-
Materialekapslinger:Stål
-
Max. nominel drift spænding Ue AC:1000.0 V
-
Med formonteret kabling:Nej
-
Motordrev som option:Nej
-
Nominel drifteffekt på AC-23, 400V:160.0 kW
-
Nominel driftsspænding:750 - 750 V
-
Nominel kortstids-strømstyrke Icw:15.0 kA
-
Nominel permanent strøm ved AC-21, 400 V:315.0 A
-
Nominel permanent strøm ved AC-23, 400 V:315.0 A
-
Nominel strøm IE:315.0 A
-
Option for spændingsudløser:Nej
-
Tilslutningstype hovedstrømkreds:Boltforbindelse
-
Type af betjeningselement:Langt drejegreb
-
Udført som hovedafbryder:Ja
-
Udført som nødstopsudgave:Ja
-
Udført som reparations-/vedligeholdelsesafbryder:Ja
-
Udført som reverseringskontakt:Nej
-
Udført som sikkerhedsafbryder:Ja
-
Producent/forhandler:ABB
