- Varenr.:2118756150
- EAN nr.:6417019168319
- Typenr.:1SCA022513R8510, OT315KUUR3TZ
Måske interessant?
Beskrivelse

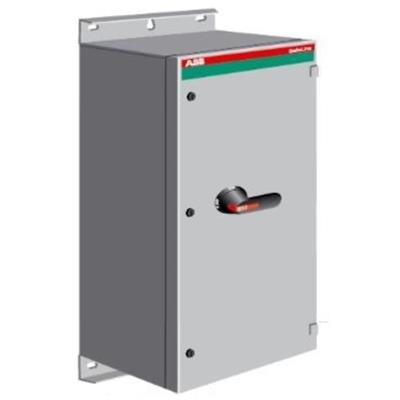

Sikkerhedsafbryderen OT315KUUR3TZ er en komplet enhed i stålkapsling med 3 poler og et sort, langt drejegreb. Den er udført som sikkerhedsafbryder, hovedafbryder, reparations- og vedligeholdelsesafbryder samt nødstopsudgave. Afbryderen er låsbar og har IP65-beskyttelse på forsiden.
Tekniske specifikationer
- Nominel strøm IE: 1000 A
- Nominel permanent strøm ved AC-21 og AC-23, 400 V: 1000 A
- Maksimal nominel driftsspænding Ue AC: 1000 V
- Nominel driftsspænding: 750 V
- Nominel drifteffekt ved AC-3, 400 V: 160 kW
- Nominel drifteffekt ved AC-23, 400 V: 560 kW
- Koblingskapacitet ved 400 V: 560 kW
- Nominel korttidsstrøm Icw: 50 kA
- Betinget nominel kortslutningsstrøm Iq: 61,5 kA
- Tilslutning til hovedstrømkredsen: boltforbindelse
- Hjælpekontakter: 2 NO og 1 NC; ingen hjælpekontakter med skiftefunktion
Leverandørens korte beskrivelse angiver 160 kW ved 400 V AC-23. De specificerede tekniske data angiver 160 kW ved AC-3 og 560 kW ved AC-23, begge ved 400 V.
Kapsling og udførelse
- Materiale: stål
- Mål: 800 mm bred, 1200 mm høj og 330 mm dyb
- Sort, langt drejegreb
- Fire ringflanger i bunden
- Kapslingsfarve er angivet som Andet
- NEMA-beskyttelsesgrad er angivet som Andet
- En bryder i en komplet kapslet enhed
Montering og øvrige funktioner
Afbryderen er ikke egnet til gulvbefæstigelse eller gulvmontage, indbygning af fordeler, mellemmontage eller frontmontering med 4-huls- eller centerfastgørelse. Den er ikke udført som reverseringskontakt. Spændingsudløser, integreret motordrev og motordrev som tilvalg er ikke angivet som tilgængelige, og enheden leveres ikke med formonteret kabling.
Leverandørdata indeholder bemærkningen: Husk Ring-lange 5401026675.
Identifikation
- Type: 1SCA022513R8510
- Model: OT315KUUR3TZ
- Produktnummer: 2118756150
- EAN: 6417019168319
Specifikationer
-
Varenummer:2118756150
-
EAN nummer:6417019168319Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:1SCA022513R8510, OT315KUUR3TZNogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal brydere:1.0
-
Antal hjælpekontakter med skifte funktion:0.0
-
Antal hjælpekontakter som er NO:2.0
-
Antal hjælpekontakter som er NC:1.0
-
Antal poler:3.0
-
Beskyttelsesgrad (NEMA):Andet
-
Beskyttelsesklasse (IP) forside:IP65
-
Betinget norminel kortslutningsstrøm Iq:61.5 kA
-
Bredde:800.0 mm
-
Dybde:330.0 mm
-
Egnet til front montering 4-hul:Nej
-
Egnet til front montering center:Nej
-
Egnet til gulvbefæstigelse:Nej
-
Egnet til indbygning af fordeler:Nej
-
Egnet til mellemmontage:Nej
-
Enhedskontruktion:Komplet enhed i kapsling
-
Farve på kontrolelement:Sort
-
Gulvmontage:Nej
-
Højde:1200.0 mm
-
Integreret motordrev:Nej
-
Kapslingsfarve:Andet
-
Koblingskapacitet ved 400 V:560.0 kW
-
Låsbar:Ja
-
Materialekapslinger:Stål
-
Max. nominel drift spænding Ue AC:1000.0 V
-
Med formonteret kabling:Nej
-
Motordrev som option:Nej
-
Nominel drifteffekt AC-3, 400 V:160.0 kW
-
Nominel drifteffekt på AC-23, 400V:560.0 kW
-
Nominel driftsspænding:750 - 750 V
-
Nominel kortstids-strømstyrke Icw:50.0 kA
-
Nominel permanent strøm ved AC-21, 400 V:1000.0 A
-
Nominel permanent strøm ved AC-23, 400 V:1000.0 A
-
Nominel strøm IE:1000.0 A
-
Option for spændingsudløser:Nej
-
Tilslutningstype hovedstrømkreds:Boltforbindelse
-
Type af betjeningselement:Langt drejegreb
-
Udført som hovedafbryder:Ja
-
Udført som nødstopsudgave:Ja
-
Udført som reparations-/vedligeholdelsesafbryder:Ja
-
Udført som reverseringskontakt:Nej
-
Udført som sikkerhedsafbryder:Ja
-
Producent/forhandler:ABB
