- Varenr.:2118756273
- EAN nr.:6417019070438
- Typenr.:1SCA022281R7630, OT630KAUR3TZ
Måske interessant?
Beskrivelse
Produktbeskrivelse

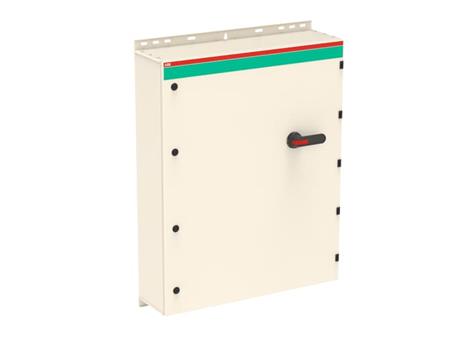

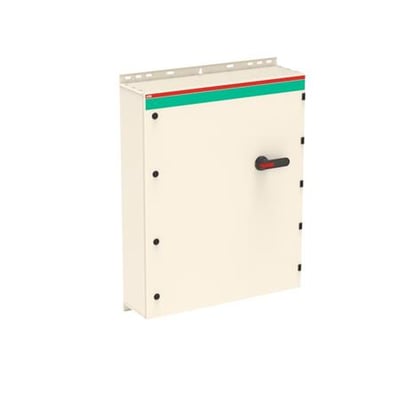

Sikkerhedsafbryderen OT630KAUR3TZ er en komplet 3-polet enhed i stålkapsling med IP65-beskyttelse på forsiden. Den har et langt, sort drejegreb og 8 ringflanger i bunden. Afbryderen er udført som sikkerhedsafbryder, reparations- og vedligeholdelsesafbryder, hovedafbryder og nødstopsudgave. Den er låsbar.
Elektriske data
- Nominel strøm IE: 570 A
- Nominel permanent strøm ved AC-21, 400 V: 570 A
- Nominel permanent strøm ved AC-23, 400 V: 570 A
- Nominel driftseffekt ved AC-23, 400 V: 315 kW
- Koblingskapacitet ved 400 V: 315 kW
- Nominel driftsspænding: 750–750 V
- Maksimal nominel driftsspænding Ue AC: 1000 V
- Nominel korttidsstrøm Icw: 20 kA
- Betinget nominel kortslutningsstrøm Iq: 90 kA
- Hovedstrømkreds med boltforbindelse
Kontakter og betjening
- 1 afbryder
- 2 NO-hjælpekontakter og 1 NC-hjælpekontakt
- Ingen hjælpekontakter med skiftefunktion
- Langt drejegreb i sort
Kapsling og mål
- Kapslingens materiale: stål
- Beskyttelsesgrad på forsiden: IP65
- Mål: 800 mm bred, 1000 mm høj og 230 mm dyb
- Kapslingsfarve: angivet som andet
- Beskyttelsesgrad (NEMA): angivet som andet
- Komplet enhed i kapsling
Montering og funktioner
Afbryderen er ikke egnet til gulvbefæstigelse, gulvmontage, mellemmontage, frontmontering med 4 huller eller frontmontering i centrum. Den er ikke egnet til indbygning i fordeler og er ikke udført som reverseringskontakt. Den har ikke integreret motordrev, og motordrev kan ikke tilvælges. Spændingsudløser kan ikke tilvælges. Enheden leveres ikke med formonteret kabling.
Identifikation
- Typebetegnelse: OT630KAUR3TZ
- Type-/modelnummer: 1SCA022281R7630
- Produktnummer: 2118756273
- EAN: 6417019070438
Specifikationer
-
Varenummer:2118756273
-
EAN nummer:6417019070438Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:1SCA022281R7630, OT630KAUR3TZNogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal brydere:1.0
-
Antal hjælpekontakter med skifte funktion:0.0
-
Antal hjælpekontakter som er NO:2.0
-
Antal hjælpekontakter som er NC:1.0
-
Antal poler:3.0
-
Beskyttelsesgrad (NEMA):Andet
-
Beskyttelsesklasse (IP) forside:IP65
-
Betinget norminel kortslutningsstrøm Iq:90.0 kA
-
Bredde:800.0 mm
-
Dybde:230.0 mm
-
Egnet til front montering 4-hul:Nej
-
Egnet til front montering center:Nej
-
Egnet til gulvbefæstigelse:Nej
-
Egnet til indbygning af fordeler:Nej
-
Egnet til mellemmontage:Nej
-
Enhedskontruktion:Komplet enhed i kapsling
-
Farve på kontrolelement:Sort
-
Gulvmontage:Nej
-
Højde:1000.0 mm
-
Integreret motordrev:Nej
-
Kapslingsfarve:Andet
-
Koblingskapacitet ved 400 V:315.0 kW
-
Låsbar:Ja
-
Materialekapslinger:Stål
-
Max. nominel drift spænding Ue AC:1000.0 V
-
Med formonteret kabling:Nej
-
Motordrev som option:Nej
-
Nominel drifteffekt på AC-23, 400V:315.0 kW
-
Nominel driftsspænding:750 - 750 V
-
Nominel kortstids-strømstyrke Icw:20.0 kA
-
Nominel permanent strøm ved AC-21, 400 V:570.0 A
-
Nominel permanent strøm ved AC-23, 400 V:570.0 A
-
Nominel strøm IE:570.0 A
-
Option for spændingsudløser:Nej
-
Tilslutningstype hovedstrømkreds:Boltforbindelse
-
Type af betjeningselement:Langt drejegreb
-
Udført som hovedafbryder:Ja
-
Udført som nødstopsudgave:Ja
-
Udført som reparations-/vedligeholdelsesafbryder:Ja
-
Udført som reverseringskontakt:Nej
-
Udført som sikkerhedsafbryder:Ja
-
Producent/forhandler:ABB
