| Metode | Pris | Leveres |
|---|---|---|
| Levering til din adresse | 99,00 kr. | Fredag d. 27/11 - torsdag d. 10/12 |
| Click&Collect i Svenstrup (9230) | Ikke muligt |
- Varenr.:2118756215
- EAN nr.:6417019070360
- Typenr.:1SCA022281R6230, OT630KLRR3TZ
Måske interessant?
Beskrivelse
Produktbeskrivelse

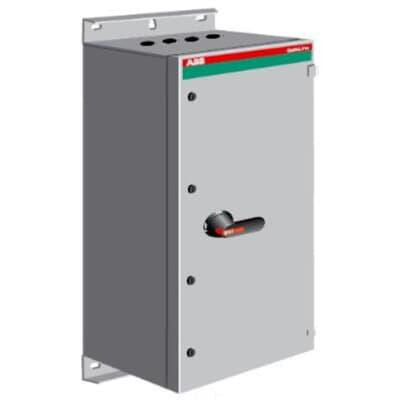

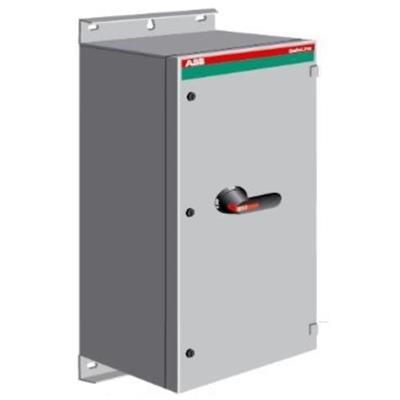

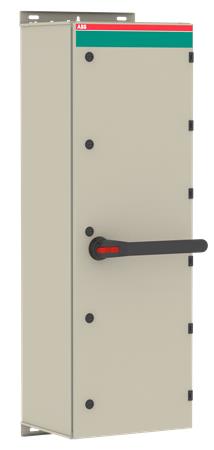

Sikkerhedsafbryder OT630KLRR3TZ er en komplet enhed i stålkapsling med 3 poler og et langt, sort drejegreb. Den har IP65-beskyttelse på forsiden og er udført som sikkerhedsafbryder, hovedafbryder, reparations-/vedligeholdelsesafbryder og nødstopsudgave. Afbryderen kan låses.
Kapslingen har 4 ringflanger i top og bund. Hovedstrømkredsen tilsluttes med boltforbindelse.
Tekniske data
- Nominel strøm IE: 570 A
- Nominel permanent strøm ved AC-21, 400 V: 570 A
- Nominel permanent strøm ved AC-23, 400 V: 570 A
- Nominel driftseffekt ved AC-23, 400 V: 315 kW
- Koblingskapacitet ved 400 V: 315 kW
- Nominel driftsspænding: 750–750 V
- Maksimal nominel driftsspænding Ue AC: 1000 V
- Nominel korttids-strømstyrke Icw: 20 kA
- Betinget nominel kortslutningsstrøm Iq: 90 kA
- Hjælpekontakter: 2 NO og 1 NC; ingen skiftekontakter
- Antal brydere: 1
- Beskyttelsesklasse på forsiden: IP65
- Kapslingsmateriale: stål
- Mål: 400 mm bred, 230 mm dyb og 1000 mm høj
- Beskyttelsesgrad (NEMA): Andet
- Kapslingsfarve: angivet som Andet
Montering og udførelse
Afbryderen har ikke integreret motordrev, og motordrev kan ikke vælges som option. Den har ikke spændingsudløser som option eller formonteret kabling.
- Ikke egnet til gulvbefæstigelse eller gulvmontage
- Ikke egnet til indbygning af fordeler eller mellemmontage
- Ikke egnet til frontmontering med 4-hulsmontering eller centermontering
- Ikke udført som reverseringskontakt
Identifikation
- Typebetegnelse: OT630KLRR3TZ
- Typenummer: 1SCA022281R6230
- Produktnummer: 2118756215
- EAN: 6417019070360
Specifikationer
-
Varenummer:2118756215
-
EAN nummer:6417019070360Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:1SCA022281R6230, OT630KLRR3TZNogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal brydere:1.0
-
Antal hjælpekontakter med skifte funktion:0.0
-
Antal hjælpekontakter som er NO:2.0
-
Antal hjælpekontakter som er NC:1.0
-
Antal poler:3.0
-
Beskyttelsesgrad (NEMA):Andet
-
Beskyttelsesklasse (IP) forside:IP65
-
Betinget norminel kortslutningsstrøm Iq:90.0 kA
-
Bredde:400.0 mm
-
Dybde:230.0 mm
-
Egnet til front montering 4-hul:Nej
-
Egnet til front montering center:Nej
-
Egnet til gulvbefæstigelse:Nej
-
Egnet til indbygning af fordeler:Nej
-
Egnet til mellemmontage:Nej
-
Enhedskontruktion:Komplet enhed i kapsling
-
Farve på kontrolelement:Sort
-
Gulvmontage:Nej
-
Højde:1000.0 mm
-
Integreret motordrev:Nej
-
Kapslingsfarve:Andet
-
Koblingskapacitet ved 400 V:315.0 kW
-
Låsbar:Ja
-
Materialekapslinger:Stål
-
Max. nominel drift spænding Ue AC:1000.0 V
-
Med formonteret kabling:Nej
-
Motordrev som option:Nej
-
Nominel drifteffekt på AC-23, 400V:315.0 kW
-
Nominel driftsspænding:750 - 750 V
-
Nominel kortstids-strømstyrke Icw:20.0 kA
-
Nominel permanent strøm ved AC-21, 400 V:570.0 A
-
Nominel permanent strøm ved AC-23, 400 V:570.0 A
-
Nominel strøm IE:570.0 A
-
Option for spændingsudløser:Nej
-
Tilslutningstype hovedstrømkreds:Boltforbindelse
-
Type af betjeningselement:Langt drejegreb
-
Udført som hovedafbryder:Ja
-
Udført som nødstopsudgave:Ja
-
Udført som reparations-/vedligeholdelsesafbryder:Ja
-
Udført som reverseringskontakt:Nej
-
Udført som sikkerhedsafbryder:Ja
-
Producent/forhandler:ABB
