Beskrivelse

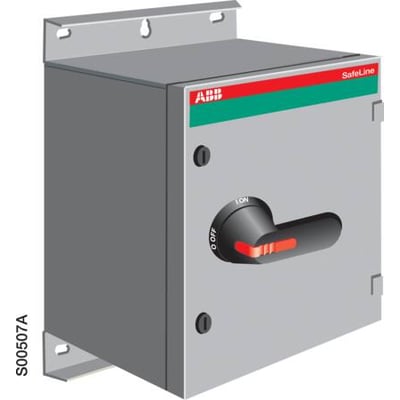

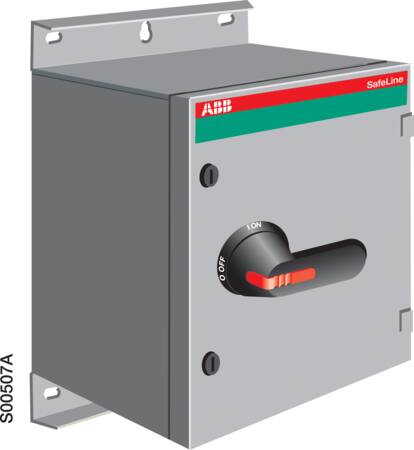

Sikkerhedsafbryder OT630KUUR3TZ
Denne 3-polede EMC-sikkerhedsafbryder er udført som en komplet enhed i stålkapsling med sort, langt drejegreb. Den har IP65-beskyttelsesgrad på forsiden og 8 ringflanger i bunden. Afbryderen fungerer også som hovedafbryder og reparations-/vedligeholdelsesafbryder og er udført som nødstopsudgave. Den er låsbar.
Tekniske data
- Nominel strøm: 570 A
- Nominel permanent strøm ved AC-21 og AC-23, 400 V: 570 A
- Nominel driftseffekt ved AC-23, 400 V: 315 kW
- Koblingskapacitet ved 400 V: 315 kW
- Nominel driftsspænding: 750–750 V
- Maksimal nominel driftsspænding Ue AC: 1000 V
- Nominel korttidsstrøm Icw: 20 kA
- Betinget nominel kortslutningsstrøm Iq: 90 kA
- Hovedstrømkreds med boltforbindelse
- 1 bryder, 2 NO-hjælpekontakter og 1 NC-hjælpekontakt; ingen hjælpekontakter med skiftefunktion
- Kapslingens materiale: stål
- Mål (højde × bredde × dybde): 1000 × 800 × 230 mm
- Kapslingsfarve: angivet som “Andet”. Beskyttelsesgrad efter NEMA er angivet som “Andet”.
Montering og tilbehør
Afbryderen har ikke integreret motordrev, og motordrev kan ikke tilvælges. Spændingsudløser kan ikke tilvælges, og enheden leveres ikke med formonteret kabling. Den er ikke udført som reverseringskontakt og er ikke beregnet til gulvbefæstigelse eller gulvmontage. Den er heller ikke egnet til mellemmontage, frontmontering med 4 huller, centerfrontmontering eller indbygning i en fordeling.
Leverandørdata nævner ring-lange 5401026675 som tilbehørsreference.
Identifikation
- Typebetegnelse: OT630KUUR3TZ
- Typenummer: 1SCA022513R8770
- Varenummer: 2118756121
- EAN: 6417019168333
Specifikationer
-
Varenummer:2118756121
-
EAN nummer:6417019168333Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:1SCA022513R8770, OT630KUUR3TZNogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal brydere:1.0
-
Antal hjælpekontakter med skifte funktion:0.0
-
Antal hjælpekontakter som er NO:2.0
-
Antal hjælpekontakter som er NC:1.0
-
Antal poler:3.0
-
Beskyttelsesgrad (NEMA):Andet
-
Beskyttelsesklasse (IP) forside:IP65
-
Betinget norminel kortslutningsstrøm Iq:90.0 kA
-
Bredde:800.0 mm
-
Dybde:230.0 mm
-
Egnet til front montering 4-hul:Nej
-
Egnet til front montering center:Nej
-
Egnet til gulvbefæstigelse:Nej
-
Egnet til indbygning af fordeler:Nej
-
Egnet til mellemmontage:Nej
-
Enhedskontruktion:Komplet enhed i kapsling
-
Farve på kontrolelement:Sort
-
Gulvmontage:Nej
-
Højde:1000.0 mm
-
Integreret motordrev:Nej
-
Kapslingsfarve:Andet
-
Koblingskapacitet ved 400 V:315.0 kW
-
Låsbar:Ja
-
Materialekapslinger:Stål
-
Max. nominel drift spænding Ue AC:1000.0 V
-
Med formonteret kabling:Nej
-
Motordrev som option:Nej
-
Nominel drifteffekt på AC-23, 400V:315.0 kW
-
Nominel driftsspænding:750 - 750 V
-
Nominel kortstids-strømstyrke Icw:20.0 kA
-
Nominel permanent strøm ved AC-21, 400 V:570.0 A
-
Nominel permanent strøm ved AC-23, 400 V:570.0 A
-
Nominel strøm IE:570.0 A
-
Option for spændingsudløser:Nej
-
Tilslutningstype hovedstrømkreds:Boltforbindelse
-
Type af betjeningselement:Langt drejegreb
-
Udført som hovedafbryder:Ja
-
Udført som nødstopsudgave:Ja
-
Udført som reparations-/vedligeholdelsesafbryder:Ja
-
Udført som reverseringskontakt:Nej
-
Udført som sikkerhedsafbryder:Ja
-
Producent/forhandler:ABB
