- Varenr.:2122004759
- EAN nr.:7350024483291
- Typenr.:2TLA010050R0100, SSR10M 85-265 VAC/VDC
Måske interessant?
Beskrivelse

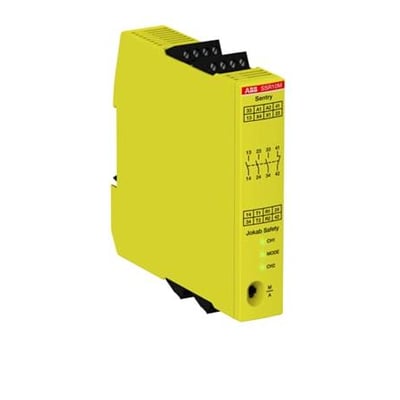

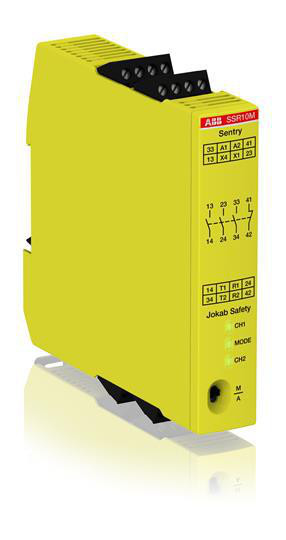

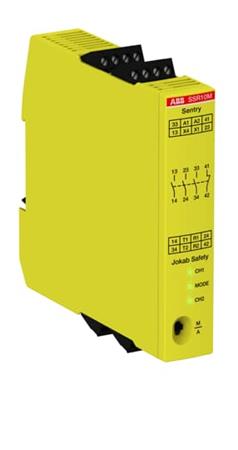

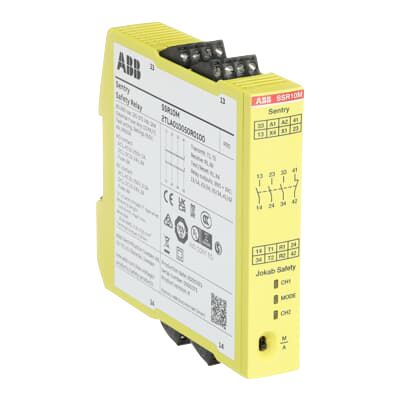

SSR10M er et sikkerhedsrelæ i Sentry-serien med 3 NO- og 1 NC-relæudgang. Det kan anvendes til nødstop samt overvågning af luger og døre. Relæet understøtter 1- eller 2-kanals anvendelse og har manuel eller automatisk reset, som vælges via en DIP-switch på fronten.
Funktioner og tilslutning
- Forsynings- og spolespænding: 85–265 V AC ved 50/60 Hz eller 120–375 V DC.
- Indgangsevaluering: 2-kanals.
- 3 NO + 1 NC-relæudgang; 4 ikke-forsinkede, sikkerhedsrelaterede udgange med kontakt.
- Ingen forsinkede sikkerhedsrelaterede udgange, meldefunktionsudgange eller halvlederudgange.
- Nominel brydestrøm: 5 A. Effektforbrug: 12 W.
- Styrespændingstype 1 og 2: DC. Betjenings-, drifts- og forsyningsspændingstype: AC/DC.
- Med startindgang og tilbagemeldingskredsløb.
- Skrueforbindelse, aftagelige klemmer og mulighed for montage på montageskinne.
Sikkerhedsdata og godkendelser
- Kategori 4 i henhold til EN 954-1.
- SIL 3 i henhold til IEC 61508.
- Ydeevneniveau PL e i henhold til EN ISO 13849-1.
- Stopkategori 0 i henhold til IEC 60204.
- Sikkerhedstype i henhold til IEC 61496-1: ingen.
- Godkendt i henhold til TÜV og UL; ikke godkendt i henhold til BG BIA.
- Har ikke muting-funktion.
Overvågning og mål
Relæet er egnet til overvågning af nødstopkredsløb. Det er ikke egnet til overvågning af ventiler, magnetiske afbrydere, nærhedsafbrydere, optoelektroniske værnemidler, positionsafbrydere eller følesensorer.
- Bredde: 22,5 mm.
- Højde: 120 mm.
- Dybde: 120 mm.
Identifikation
- Typebetegnelse: 2TLA010050R0100, SSR10M 85-265 VAC/VDC.
- Produktnummer: 2122004759.
- EAN: 7350024483291.
Specifikationer
-
Varenummer:2122004759
-
EAN nummer:7350024483291Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:2TLA010050R0100, SSR10M 85-265 VAC/VDCNogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal udgange, meldefunktion, forsinket, med kontakt:0.0
-
Antal udgange, meldefunktion, forsinket, med halvleder:0.0
-
Antal udgange, meldefunktion, ikke-forsinket, med halvleder:0.0
-
Antal udgange, meldefunktion, ikke-forsinket, med kontakt:0.0
-
Antal udgange, sikkerhedsrelateret, forsinket, med kontakt:0.0
-
Antal udgange, sikkerhedsrelateret, forsinket, med halvleder:0.0
-
Antal udgange, sikkerhedsrelateret, ikke-forsinket, med halvleder:0.0
-
Antal udgange, sikkerhedsrelateret, ikke-forsinket, med kontakt:4.0
-
Bredde:22.5 mm
-
Dybde:120.0 mm
-
Effektforbrug:12.0 W
-
Egnet til overvågning af følesensorer:Nej
-
Egnet til overvågning af magnetiske afbrydere:Nej
-
Egnet til overvågning af nærhedsafbrydere:Nej
-
Egnet til overvågning af nød-stopkredsløb:Ja
-
Egnet til overvågning af optoelektroniske værnemidler:Nej
-
Egnet til overvågning af positionafbryder:Nej
-
Egnet til overvågning af ventiler:Nej
-
Elektrisk forbindelse:Skrueforbindelse
-
Evaluering af indgange:2-kanal
-
Godkendt i henhold til BG BIA:Nej
-
Godkendt i henhold til TÜV:Ja
-
Godkendt i henhold til UL:Ja
-
Højde:120.0 mm
-
Kategori i henhold til EN 954-1:4
-
Med aftagelige klemmer:Ja
-
Med muting-funktion:Nej
-
Med startindgang:Ja
-
Med tilbagemeldingskredsløb:Ja
-
Montageskinnemulighed:Ja
-
Nominel brydestrøm:5.0 A
-
Sikkerhetstype i.h.t. IEC 61496-1:Ingen
-
SIL i.h.t. IEC 61508:3
-
Spændingstype (driftspænding):AC/DC
-
Spændingstype for betjening:AC/DC
-
Spolespænding 50HZ:85 - 265 V
-
Spolespænding AC 60HZ:85 - 265 V
-
Spolespænding DC:120 - 375 V
-
Stopkategori iht IEC 60204:0
-
Type:Andet
-
Type forsyningsspænding:AC/DC
-
Type styrespænding 1:DC
-
Type styrespænding 2:DC
-
Ydeevneniveau i.h.t. EN ISO 13849-1:Level e
-
Producent/forhandler:ABB
