Sikringsbryder, 400 A, 3-polet, OS400D03P, inkl. greb

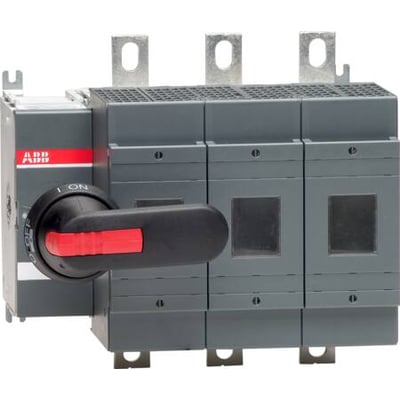

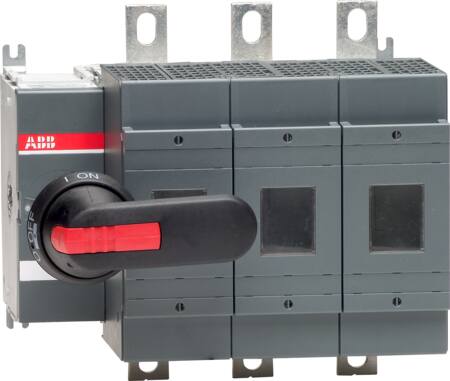

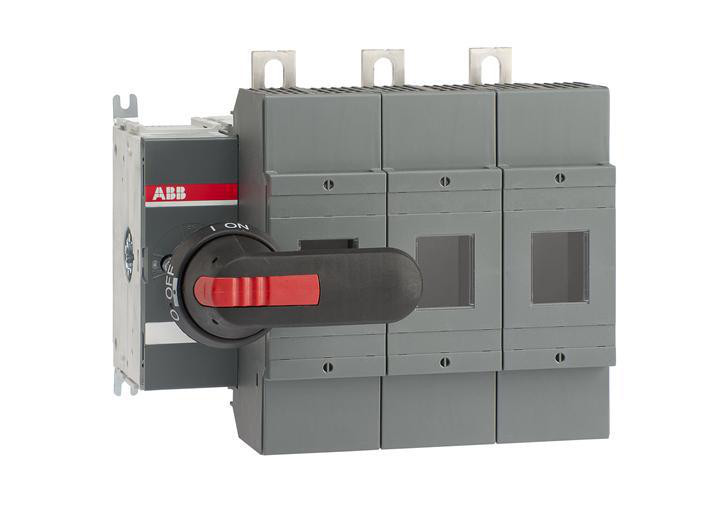

ABB OS400D03P sikringsbryder på 400 A med tre poler og sort drejegreb med rød markering, set forfra.ABB OS400D03P sikringsbryder på 400 A med tre poler og sort drejegreb, vist let skråt forfra.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres tirsdag d. 1/12 - onsdag d. 9/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Tirsdag d. 1/12 - onsdag d. 9/12
GLS Erhverv55,00 kr.Tirsdag d. 1/12 - onsdag d. 9/12
GLS Hjemmelevering59,00 kr.Tirsdag d. 1/12 - onsdag d. 9/12
Click&Collect i Svenstrup (9230)0,00 kr.Mandag d. 30/11 - tirsdag d. 8/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket ABB
Frontbetjent sikringslastafbryder på 400 A med 3 poler. Til bundmontage efter IEC 60947-3. Leveres med greb, aksel og monteringsbolte. Læs mere…
  • Varenr.:
    2119750126
  • EAN nr.:
    6417019230627
  • Typenr.:
    1SCA022719R0250, OS400D03P
pr. stk. inkl. moms
4.110,00 kr.

Måske interessant?

Beskrivelse

Produktbeskrivelse

Frontbetjent, 3-polet sikringslastafbryder med langt drejegreb. Modellen OS400D03P er en del af OS-serien, der omfatter 3- og 4-polede afbrydere på 200–800 A. Afbryderen kan anvendes som hovedafbryder, sikkerhedsafbryder eller til motorbelastning. Den er beregnet til bundmontage efter IEC 60947-3 og kan monteres på samleskinne.

Produktbeskrivelsen angiver 400 A ved 690 V AC. Den maksimale nominelle driftsspænding Ue AC er 1000 V. Afbryderen er angivet til DIN 0/1/2 og sikringstype NH0.

Medfølgende dele og betjening

Afbryderen leveres med sort ON-OFF-plastgreb OXP12X250, aksel OHB95J12 og monteringsbolte M10x30. Akslen kan justeres i dybden. I OFF-position kan grebet aflåses. I ON-position låses lågen, som grebet er monteret i.

  • Grebets kapslingsklasse: IP65
  • Afbryderens kapslingsklasse på forsiden: IP20
  • Grebets standardplacering: venstre
  • Tilslutning til hovedstrømkreds: boltforbindelse
  • Monteret med tilslutninger

Tekniske data

  • Nominel strøm Ie: 400 A
  • Nominel driftseffekt ved AC-23, 400 V: 400 kW
  • Nominel isolations- og driftsspænding: 1000 V
  • Betinget nominel kortslutningsstrøm Iq: 80 kA
  • Nominel korttids-strømstyrke Icw: 14 kA
  • Gulvmontage: ja; egnet til gulvbefæstigelse: nej
  • Egnet til frontmontering: nej
  • Kabelindføring: anden type
  • Integreret motordrev: nej; motordrev som option: nej
  • Nødstopsudgave: nej
  • Sikkerhedsovervågning: nej

Varianter og identifikation

Afbryderne kan bestilles med grebet placeret til venstre, delvist centreret eller centreret, svarende til henholdsvis 1, 2 eller 3 rækker fra venstre. Variant N2 er en 4-polet afbryder med den 4. pol på højre side. Variant N3 er beskrevet med en skilbar nulgennemgang integreret i håndtaget.

  • Typenummer: 1SCA022719R0250
  • Modelbetegnelse: OS400D03P
  • Produktnummer: 2119750126
  • EAN: 6417019230627

Specifikationer

  • Varenummer:
    2119750126
  • EAN nummer:
    6417019230627
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA022719R0250, OS400D03P
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal poler:
    3
  • Beskyttelsesklasse (IP) forside:
    IP20
  • Betinget norminel kortslutningsstrøm Iq:
    80 kA
  • Egnet til front montering:
    Nej
  • Egnet til frontmontering:
    Nej
  • Egnet til gulvbefæstigelse:
    Nej
  • Egnet til samleskinnemontage:
    Ja
  • Egnet til sikringer:
    NH0
  • Gulvmontage:
    Ja
  • Integreret motordrev:
    Nej
  • Kabelindføring:
    Andet
  • Max. nominel drift spænding Ue AC:
    1000 V
  • Med sikkerhedsovervågning:
    Nej
  • Monteret med tilslutninger:
    Ja
  • Motordrev som option:
    Nej
  • Nominel drifteffekt på AC-23, 400V:
    400 kW
  • Nominel kortstids-strømstyrke Icw:
    14 kA
  • Nominel strøm IE:
    400 A
  • Positionsstyreelement:
    Venstre
  • Tilslutningstype hovedstrømkreds:
    Boltforbindelse
  • Type af betjeningselement:
    Langt drejegreb
  • Udført som hovedafbryder:
    Ja
  • Udført som nødstopsudgave:
    Nej
  • Udført som sikkerhedsafbryder:
    Ja
  • Producent/forhandler:
    ABB
