Sikringsbryder OS800D03P, 3-polet, 800 A, med greb

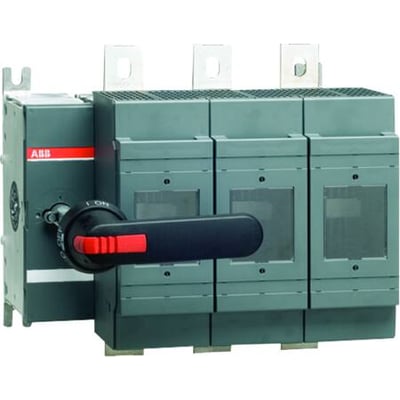

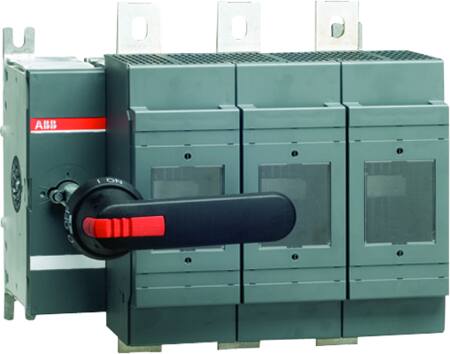

ABB OS800D03P 3-polet sikringslastafbryder med sort og rødt betjeningsgreb, set forfra.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres tirsdag d. 1/12 - onsdag d. 9/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Tirsdag d. 1/12 - onsdag d. 9/12
GLS Erhverv55,00 kr.Tirsdag d. 1/12 - onsdag d. 9/12
GLS Hjemmelevering65,00 kr.Tirsdag d. 1/12 - onsdag d. 9/12
Click&Collect i Svenstrup (9230)0,00 kr.Mandag d. 30/11 - tirsdag d. 8/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket ABB
3-polet sikringslastafbryder til NH3-sikringer med bolttilslutning, langt drejegreb og montage på bund. Nominel driftsspænding op til 1000 V AC. Læs mere…
  • Varenr.:
    2119750702
  • EAN nr.:
    6417019283647
  • Typenr.:
    1SCA022825R4880, OS800D03P
pr. stk. inkl. moms
8.470,00 kr.

Måske interessant?

Beskrivelse

Frontbetjent sikringslastafbryder i OS-serien, model OS800D03P. Denne variant er 3-polet og beregnet til DIN3-sikringer. OS-serien omfatter 3- og 4-polede afbrydere i området 200–800 A.

Afbryderen er beregnet til bund- og gulvmontage i henhold til IEC 60947-3. Den kan anvendes som hovedafbryder, sikkerhedsafbryder eller til afbrydelse af motorbelastning.

Funktioner og montage

  • Langt drejegreb med betjeningsposition til venstre.
  • Sort ON-OFF-plasthåndtag OXP12X280 og aksel OHB145J12.
  • Grebet har kapslingsklasse IP65. Forsiden er angivet med IP20.
  • Grebet kan aflåses i OFF-position. I ON-position aflåses lågen, som grebet er monteret i.
  • Akslen kan justeres i dybden.
  • Bolttilslutning i hovedstrømkredsen; monteret med tilslutninger. Egnet til samleskinnemontage.
  • Monteringsbolte M12 x 40 medfølger.
  • Gulvmontage: ja. Egnet til gulvbefæstigelse: nej. Egnet til frontmontering: nej.
  • Kabelindføring er angivet som anden type.

Tekniske data

  • Antal poler: 3.
  • Egnet til sikringer: NH3.
  • Nominel isolations- og driftsspænding: 1000 V. Maksimal nominel driftsspænding Ue AC: 1000 V.
  • Produktbeskrivelsen angiver 800 A ved 690 V AC. Nominel strøm IE: 720 A.
  • Nominel driftseffekt ved AC-23, 400 V: 710 kW.
  • Betinget nominel kortslutningsstrøm Iq: 80 kA.
  • Nominel korttidsstrømstyrke Icw: 18 kA.
  • Integreret motordrev: nej. Motordrev som option: nej.
  • Udført som nødstopsudgave: nej. Sikkerhedsovervågning: nej.

Varianter og bestillingsmuligheder

Sikringslastafbryderne kan bestilles med grebet placeret til venstre, delvist centreret eller centreret, svarende til 1., 2. eller 3. række fra venstre. N2 betegner en 4-polet afbryder med den fjerde pol i højre side. N3 betegner en afbryder med separat nulgennemgang integreret i håndtaget.

Identifikation

  • Typenumre: 1SCA022825R4880 og OS800D03P.
  • Produktnummer: 2119750702.
  • EAN: 6417019283647.

Specifikationer

  • Varenummer:
    2119750702
  • EAN nummer:
    6417019283647
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA022825R4880, OS800D03P
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal poler:
    3
  • Beskyttelsesklasse (IP) forside:
    IP20
  • Betinget norminel kortslutningsstrøm Iq:
    80 kA
  • Egnet til front montering:
    Nej
  • Egnet til frontmontering:
    Nej
  • Egnet til gulvbefæstigelse:
    Nej
  • Egnet til samleskinnemontage:
    Ja
  • Egnet til sikringer:
    NH3
  • Gulvmontage:
    Ja
  • Integreret motordrev:
    Nej
  • Kabelindføring:
    Andet
  • Max. nominel drift spænding Ue AC:
    1000 V
  • Med sikkerhedsovervågning:
    Nej
  • Monteret med tilslutninger:
    Ja
  • Motordrev som option:
    Nej
  • Nominel drifteffekt på AC-23, 400V:
    710 kW
  • Nominel kortstids-strømstyrke Icw:
    18 kA
  • Nominel strøm IE:
    720 A
  • Positionsstyreelement:
    Venstre
  • Tilslutningstype hovedstrømkreds:
    Boltforbindelse
  • Type af betjeningselement:
    Langt drejegreb
  • Udført som hovedafbryder:
    Ja
  • Udført som nødstopsudgave:
    Nej
  • Udført som sikkerhedsafbryder:
    Ja
  • Producent/forhandler:
    ABB
