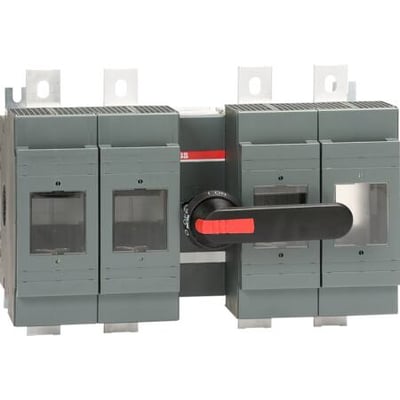

Sikringslastafbryder OS 800D22N2P, 800 A, 4-polet, NH3, med greb

ABB OS 800D22N2P sikringslastafbryder til NH3, 800 A og 4-polet, med sort drejegreb med rød markering.
Skaffevare
GLS Pakkeshop 45,00 kr. (leveres fredag d. 20/11 - lørdag d. 28/11)
MetodePrisLeveres
GLS Pakkeshop45,00 kr.Fredag d. 20/11 - lørdag d. 28/11
GLS Erhverv59,00 kr.Fredag d. 20/11 - mandag d. 30/11
GLS Hjemmelevering75,00 kr.Fredag d. 20/11 - mandag d. 30/11
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 19/11 - fredag d. 27/11
Oplyste datoer gælder ved bestilling inden torsdag 15.30
Se alt fra mærket ABB
4-polet, frontbetjent sikringslastafbryder til NH3/DIN3 med langt drejegreb, boltforbindelse og driftsspænding op til 1000 V. Læs mere…
  • Varenr.:
    2119750731
  • EAN nr.:
    6417019283715
  • Typenr.:
    1SCA022825R5510, OS 800D22N2P
pr. stk. inkl. moms
13.484,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Produktbeskrivelse

OS 800D22N2P er en frontbetjent, 4-polet sikringslastafbryder til bundmontage. OS-serien omfatter 3- og 4-polede afbrydere i området 200–800 A. Denne model er angivet til 800 A og til brug med NH3-sikringer. Den er beregnet til blandt andet brug som hovedafbryder, sikkerhedsafbryder eller afbryder for motorbelastning.

Afbryderen er egnet til DIN3-sikringer og samleskinnemontage. Den har boltforbindelse til hovedstrømkredsen og et langt drejegreb placeret foran. N2-udgaven har den fjerde pol på højre side; den er beskrevet med nul til højre uden sikring.

Funktioner og montering

  • Leveres med sort ON/OFF-plasthåndtag OXP12X280, aksel OHB145J12 og monteringsbolte M12x40.
  • Grebet har kapslingsklasse IP65. Afbryderens forside er angivet med IP20.
  • Grebet kan aflåses i OFF-position. I ON-position aflåses lågen, hvor grebet er monteret.
  • Akslen kan justeres i dybden.
  • Grebet kan bestilles placeret til venstre, delvist centreret eller centreret, svarende til 1., 2. eller 3. række fra venstre.
  • N3-udgaven er beskrevet med en skillebar nulgennemgang integreret i håndtaget.
  • Frontbetjent, men ikke angivet som egnet til frontmontering.

Tekniske data

  • Typebetegnelse: 1SCA022825R5510, OS 800D22N2P.
  • Antal poler: 4.
  • Nominel strøm IE: 720 A. Produktbeskrivelsen angiver 800 A.
  • Nominel isolations- og driftsspænding: 1000 V.
  • Beskrivelse af DIN3-udgaven angiver 800 A ved 690 V AC.
  • Nominel driftseffekt ved AC-23, 400 V: 710 kW.
  • Nominel korttidsstrøm Icw: 18 kA.
  • Betinget nominel kortslutningsstrøm Iq: 80 kA.
  • Tilslutningstype: boltforbindelse.
  • Standard: IEC 60947-3.

Specifikationer

  • Varenummer:
    2119750731
  • EAN nummer:
    6417019283715
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA022825R5510, OS 800D22N2P
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal poler:
    4.0
  • Beskyttelsesklasse (IP) forside:
    IP20
  • Betinget norminel kortslutningsstrøm Iq:
    80.0 kA
  • Egnet til front montering:
    Nej
  • Egnet til frontmontering:
    Nej
  • Egnet til gulvbefæstigelse:
    Nej
  • Egnet til samleskinnemontage:
    Ja
  • Egnet til sikringer:
    NH3
  • Gulvmontage:
    Ja
  • Integreret motordrev:
    Nej
  • Kabelindføring:
    Andet
  • Max. nominel drift spænding Ue AC:
    1000.0 V
  • Med sikkerhedsovervågning:
    Nej
  • Monteret med tilslutninger:
    Ja
  • Motordrev som option:
    Nej
  • Nominel drifteffekt på AC-23, 400V:
    710.0 kW
  • Nominel kortstids-strømstyrke Icw:
    18.0 kA
  • Nominel strøm IE:
    720.0 A
  • Positionsstyreelement:
    Foran
  • Tilslutningstype hovedstrømkreds:
    Boltforbindelse
  • Type af betjeningselement:
    Langt drejegreb
  • Udført som hovedafbryder:
    Ja
  • Udført som nødstopsudgave:
    Nej
  • Udført som sikkerhedsafbryder:
    Ja
  • Producent/forhandler:
    ABB
