Sikringslastafbryder OS200D03P, 3-polet, 200 A, DIN 0

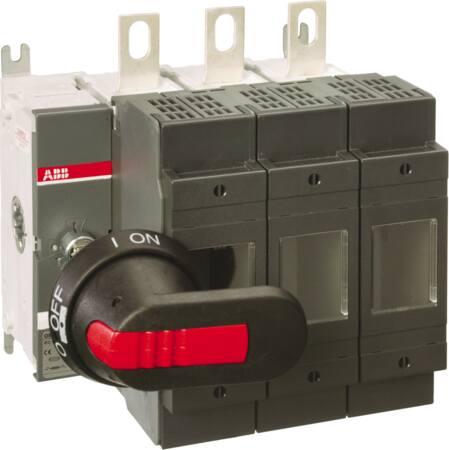

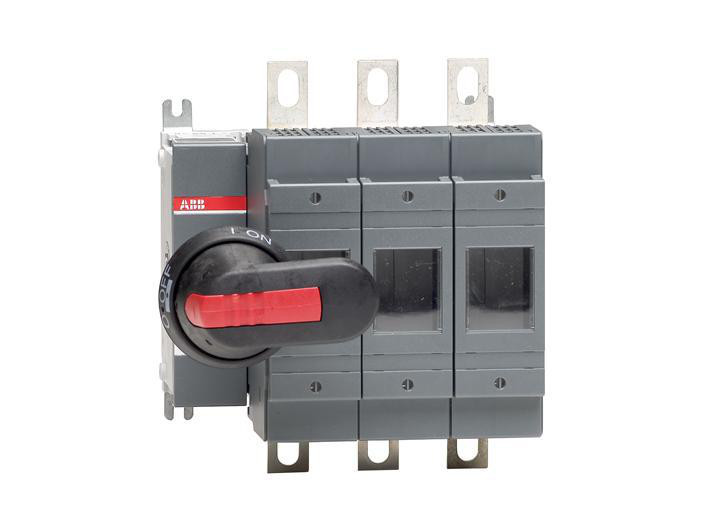

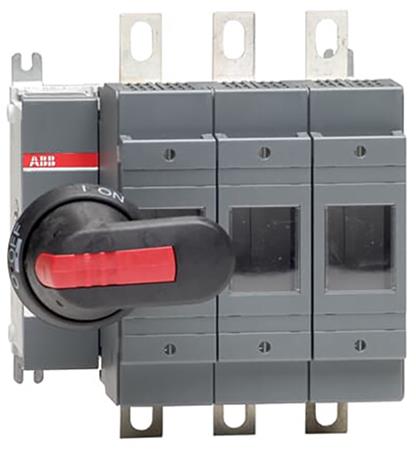

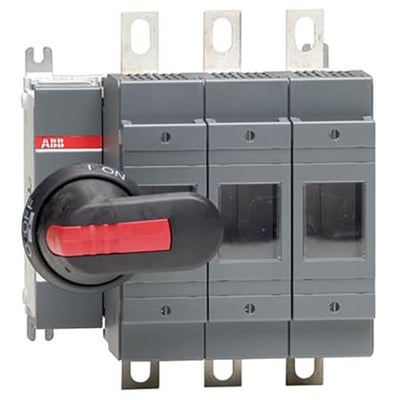

ABB OS200D03P sikringslastafbryder med tre poler og langt sort drejegreb med rød markering.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres fredag d. 20/11 - lørdag d. 28/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 20/11 - lørdag d. 28/11
GLS Erhverv49,00 kr.Fredag d. 20/11 - mandag d. 30/11
GLS Hjemmelevering59,00 kr.Fredag d. 20/11 - mandag d. 30/11
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 19/11 - fredag d. 27/11
Oplyste datoer gælder ved bestilling inden torsdag 15.30
Se alt fra mærket ABB
Frontbetjent 3-polet sikringslastafbryder på 200 A til DIN 0 og NH0-sikringer. Til bundmontage iht. IEC 60947-3. Leveres med håndtag, aksel og monteringsbolte. Læs mere…
  • Varenr.:
    2118751867
  • EAN nr.:
    6417019225883
  • Typenr.:
    1SCA022709R9500, OS200D03P
pr. stk. inkl. moms
2.838,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Produktbeskrivelse

Frontbetjent sikringslastafbryder i OS-serien, som fås i 3- og 4-polede udførelser fra 200 til 800 A. Denne model er 3-polet og har en nominel strøm på 200 A. Den kan anvendes som hovedafbryder, sikkerhedsafbryder eller afbryder ved motorbelastning.

Afbryderen er beregnet til bundmontage iht. IEC 60947-3 og er egnet til DIN 0- og NH0-sikringer. Den har langt drejegreb, boltforbindelse og er monteret med tilslutninger.

Levering og betjening

Leveres med sort ON-OFF-plasthåndtag OXP6X210, aksel OHB65J6 og monteringsbolte M8 x 25. Håndtaget har kapslingsklasse IP65, mens afbryderens forside er angivet med IP20. Akslen kan justeres i dybden.

  • Håndtaget kan låses i OFF-position.
  • I ON-position låses lågen, hvor håndtaget er monteret.
  • Den angivne placering af betjeningselementet er venstre.
  • Grebet kan bestilles placeret til venstre, delvist centreret eller centreret, svarende til 1, 2 eller 3 rækker fra venstre.

Tekniske data

  • Antal poler: 3
  • Nominel strøm: 200 A
  • Nominel isolations- og driftsspænding: 1000 V
  • Angivet driftsværdi: 200 A ved 690 V AC
  • Nominel driftseffekt ved AC-23, 400 V: 200 kW
  • Nominel korttidsstrøm Icw: 2,5 kA
  • Betinget nominel kortslutningsstrøm Iq: 80 kA
  • Egnet til samleskinne­montage
  • Bundmontage og gulvmontage er angivet; ikke egnet til gulvbefæstigelse eller frontmontering
  • Kabelindføring: anden udførelse
  • Ingen integreret motordrev eller mulighed for motordrev
  • Ikke udført som nødstopsudgave og uden sikkerhedsovervågning

Varianter og identifikation

N2 betegner en 4-polet afbryder med den 4. pol på højre side. N3 betegner en udførelse med delbar nulgennemgang integreret i håndtaget.

  • Typebetegnelse: 1SCA022709R9500
  • Model: OS200D03P
  • Produktnummer: 2118751867
  • EAN: 6417019225883

Specifikationer

  • Varenummer:
    2118751867
  • EAN nummer:
    6417019225883
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA022709R9500, OS200D03P
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal poler:
    3.0
  • Beskyttelsesklasse (IP) forside:
    IP20
  • Betinget norminel kortslutningsstrøm Iq:
    80.0 kA
  • Egnet til front montering:
    Nej
  • Egnet til frontmontering:
    Nej
  • Egnet til gulvbefæstigelse:
    Nej
  • Egnet til samleskinnemontage:
    Ja
  • Egnet til sikringer:
    NH0
  • Gulvmontage:
    Ja
  • Integreret motordrev:
    Nej
  • Kabelindføring:
    Andet
  • Max. nominel drift spænding Ue AC:
    1000.0 V
  • Med sikkerhedsovervågning:
    Nej
  • Monteret med tilslutninger:
    Ja
  • Motordrev som option:
    Nej
  • Nominel drifteffekt på AC-23, 400V:
    200.0 kW
  • Nominel kortstids-strømstyrke Icw:
    2.5 kA
  • Nominel strøm IE:
    200.0 A
  • Positionsstyreelement:
    Venstre
  • Tilslutningstype hovedstrømkreds:
    Boltforbindelse
  • Type af betjeningselement:
    Langt drejegreb
  • Udført som hovedafbryder:
    Ja
  • Udført som nødstopsudgave:
    Nej
  • Udført som sikkerhedsafbryder:
    Ja
  • Producent/forhandler:
    ABB
