Sikringslastafbryder OS200D04N2P, 4-polet, 200 A, DIN 0

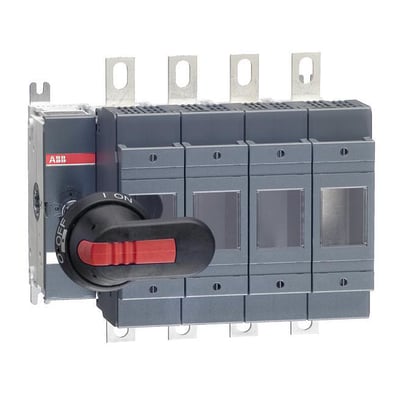

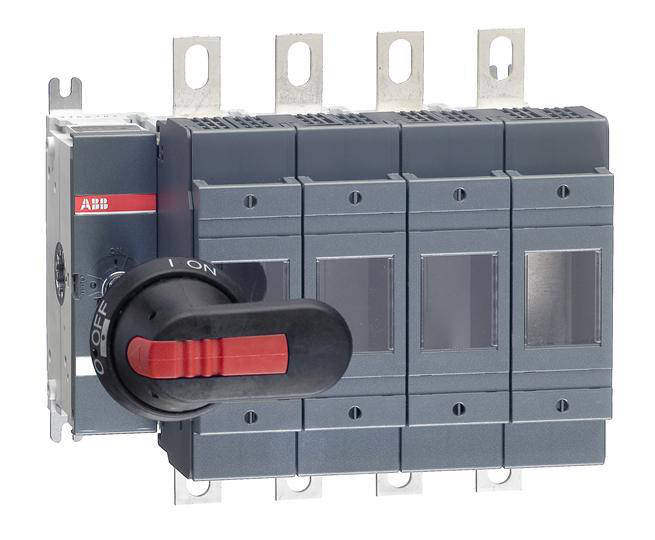

ABB OS200D04N2P sikringslastafbryder på 200 A med fire poler og sort drejegreb med rød betjeningsflade.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres fredag d. 20/11 - lørdag d. 28/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 20/11 - lørdag d. 28/11
GLS Erhverv49,00 kr.Fredag d. 20/11 - mandag d. 30/11
GLS Hjemmelevering59,00 kr.Fredag d. 20/11 - mandag d. 30/11
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 19/11 - fredag d. 27/11
Oplyste datoer gælder ved bestilling inden torsdag 15.30
Se alt fra mærket ABB
Frontbetjent 4-polet sikringslastafbryder til bund- og samleskinnemontage. 200 A, til NH0-sikringer og med sort ON-OFF-greb. Læs mere…
  • Varenr.:
    2118751870
  • EAN nr.:
    6417019225890
  • Typenr.:
    1SCA022709R9680, OS200D04N2P
pr. stk. inkl. moms
4.809,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Frontbetjent, 4-polet sikringslastafbryder i OS-serien til bundmontage efter IEC 60947-3. Denne model er til DIN 0 og har den fjerde pol placeret til højre. Afbryderen kan anvendes som hovedafbryder, sikkerhedsafbryder eller til motorbelastning.

Leveres med sort ON-OFF-plastgreb OXP6X210, aksel OHB65J6 og monteringsbolte M8x25. Grebet kan aflåses i OFF-position. I ON-position er lågen, hvor grebet er monteret, aflåst. Akslen kan justeres i dybden.

Tekniske data

  • Nominel strøm: 200 A
  • Nominel driftseffekt ved AC-23, 400 V: 200 kW
  • Nominel driftsspænding AC: op til 1000 V
  • Nominel isolationsspænding: 1000 V
  • Nominel strøm ved 690 V AC: 200 A
  • Betinget nominel kortslutningsstrøm Iq: 80 kA
  • Nominel korttidsstrøm Icw: 8 kA
  • Til sikringer af typen NH0
  • Tilslutning med bolte; tilslutninger er monteret
  • Beskyttelsesklasse: IP20 på forsiden og IP65 for grebet
  • Positionsstyreelement: venstre
  • Kabelindføring: anden udførelse

Montage og varianter

Afbryderen er egnet til samleskinnemontage, men ikke til gulvmontage, gulvbefæstigelse eller frontmontering. OS-afbrydere fås i 3- og 4-polede udgaver fra 200 til 800 A. Grebet kan bestilles placeret til venstre, delvist centreret eller centreret, svarende til 1, 2 eller 3 rækker fra venstre. N2 betegner en 4-polet afbryder med den fjerde pol til højre. N3 betegner en afbryder med en skillebar nulgennemgang integreret i håndtaget.

Øvrige oplysninger

  • Typebetegnelse: OS200D04N2P
  • Type-/varenummer: 1SCA022709R9680
  • Udført som hovedafbryder og sikkerhedsafbryder
  • Ikke udført som nødstop
  • Har ikke integreret motordrev, og motordrev kan ikke tilvælges
  • Ikke udført med sikkerhedsovervågning

Specifikationer

  • Varenummer:
    2118751870
  • EAN nummer:
    6417019225890
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA022709R9680, OS200D04N2P
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal poler:
    4.0
  • Beskyttelsesklasse (IP) forside:
    IP20
  • Betinget norminel kortslutningsstrøm Iq:
    80.0 kA
  • Egnet til front montering:
    Nej
  • Egnet til frontmontering:
    Nej
  • Egnet til gulvbefæstigelse:
    Nej
  • Egnet til samleskinnemontage:
    Ja
  • Egnet til sikringer:
    NH0
  • Gulvmontage:
    Nej
  • Integreret motordrev:
    Nej
  • Kabelindføring:
    Andet
  • Max. nominel drift spænding Ue AC:
    1000.0 V
  • Med sikkerhedsovervågning:
    Nej
  • Monteret med tilslutninger:
    Ja
  • Motordrev som option:
    Nej
  • Nominel drifteffekt på AC-23, 400V:
    200.0 kW
  • Nominel kortstids-strømstyrke Icw:
    8.0 kA
  • Nominel strøm IE:
    200.0 A
  • Positionsstyreelement:
    Venstre
  • Tilslutningstype hovedstrømkreds:
    Boltforbindelse
  • Type af betjeningselement:
    Langt drejegreb
  • Udført som hovedafbryder:
    Ja
  • Udført som nødstopsudgave:
    Nej
  • Udført som sikkerhedsafbryder:
    Ja
  • Producent/forhandler:
    ABB
