Sikringslastafbryder, 4-polet, 250 A, DIN 1, OS250D22N2P

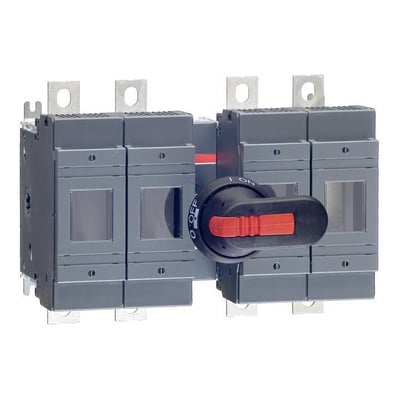

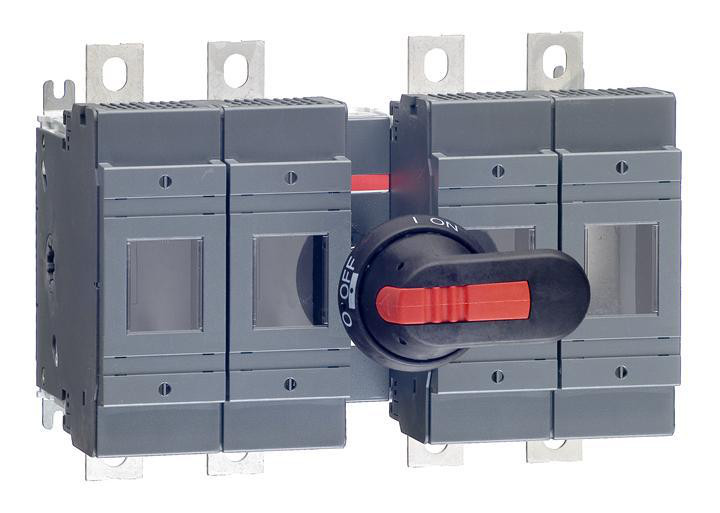

ABB OS250D22N2P, 4-polet sikringslastafbryder på 250 A med gråt kabinet og sort drejegreb med rød markering.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 28/11 - tirsdag d. 8/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 28/11 - tirsdag d. 8/12
GLS Erhverv55,00 kr.Mandag d. 30/11 - tirsdag d. 8/12
GLS Hjemmelevering59,00 kr.Mandag d. 30/11 - tirsdag d. 8/12
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 27/11 - mandag d. 7/12
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket ABB
4-polet sikringslastafbryder på 250 A til bundmontage, med NH0-sikringer, langt drejegreb og boltforbindelse. Nominel driftsspænding: 1000 V AC. Læs mere…
  • Varenr.:
    2118751935
  • EAN nr.:
    6417019235127
  • Typenr.:
    1SCA022726R8460, OS250D22N2P
pr. stk. inkl. moms
5.388,00 kr.

Måske interessant?

Beskrivelse

Produktbeskrivelse

Frontbetjent, 4-polet sikringslastafbryder fra OS-serien til bundmontage iht. IEC 60947-3. Den kan anvendes som hovedafbryder, sikkerhedsafbryder eller afbryder ved motorbelastning. Denne udførelse er type OS250D22N2P med den fjerde pol placeret til højre.

Funktioner og tilslutning

  • Nominel strøm: 250 A.
  • Egnet til NH0-sikringer.
  • Langt drejegreb med betjening foran.
  • Boltforbindelse i hovedstrømkredsen; tilslutninger er monteret.
  • Egnet til samleskinnemontage.
  • Grebet kan aflåses i OFF-position. I ON-position er lågen, hvor grebet er monteret, aflåst.
  • Akslen kan justeres i dybden.
  • Grebets kapslingsklasse er IP65. Kapslingsklassen for produktets forside er IP20.

Tekniske data

  • Nominel isolations- og driftsspænding: 1000 V.
  • Nominel korttidsstrømstyrke Icw: 8 kA.
  • Betinget nominel kortslutningsstrøm Iq: 100 kA.
  • Nominel driftseffekt ved AC-23, 400 V: 250 kW.
  • Udført som hovedafbryder og sikkerhedsafbryder.
  • Ikke udført som nødstop, og sikkerhedsovervågning er ikke integreret.
  • Integreret motordrev og motordrev som option er angivet som nej.

Medfølgende dele og monteringsoplysninger

Leveres med sort ON-OFF-plasthåndtag OXP6X210, aksel OHB65J6 og monteringsbolte M10 x 30.

Produktdata angiver bundmontage og gulvmontage. Egnethed til gulvbefæstigelse og frontmontering er angivet som nej. Afbryderen er beregnet til montering foran, og grebet kan bestilles placeret til venstre, delvist centreret eller centreret, svarende til 1., 2. eller 3. række fra venstre.

Varianter

N2 betegner en 4-polet afbryder med den fjerde pol i højre side. N3 er beskrevet som en udførelse med skillebar nulgennemgang integreret i håndtaget.

Specifikationer

  • Varenummer:
    2118751935
  • EAN nummer:
    6417019235127
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA022726R8460, OS250D22N2P
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal poler:
    4.0
  • Beskyttelsesklasse (IP) forside:
    IP20
  • Betinget norminel kortslutningsstrøm Iq:
    100.0 kA
  • Egnet til front montering:
    Nej
  • Egnet til frontmontering:
    Nej
  • Egnet til gulvbefæstigelse:
    Nej
  • Egnet til samleskinnemontage:
    Ja
  • Egnet til sikringer:
    NH0
  • Gulvmontage:
    Ja
  • Integreret motordrev:
    Nej
  • Kabelindføring:
    Andet
  • Max. nominel drift spænding Ue AC:
    1000.0 V
  • Med sikkerhedsovervågning:
    Nej
  • Monteret med tilslutninger:
    Ja
  • Motordrev som option:
    Nej
  • Nominel drifteffekt på AC-23, 400V:
    250.0 kW
  • Nominel kortstids-strømstyrke Icw:
    8.0 kA
  • Nominel strøm IE:
    250.0 A
  • Positionsstyreelement:
    Foran
  • Tilslutningstype hovedstrømkreds:
    Boltforbindelse
  • Type af betjeningselement:
    Langt drejegreb
  • Udført som hovedafbryder:
    Ja
  • Udført som nødstopsudgave:
    Nej
  • Udført som sikkerhedsafbryder:
    Ja
  • Producent/forhandler:
    ABB
