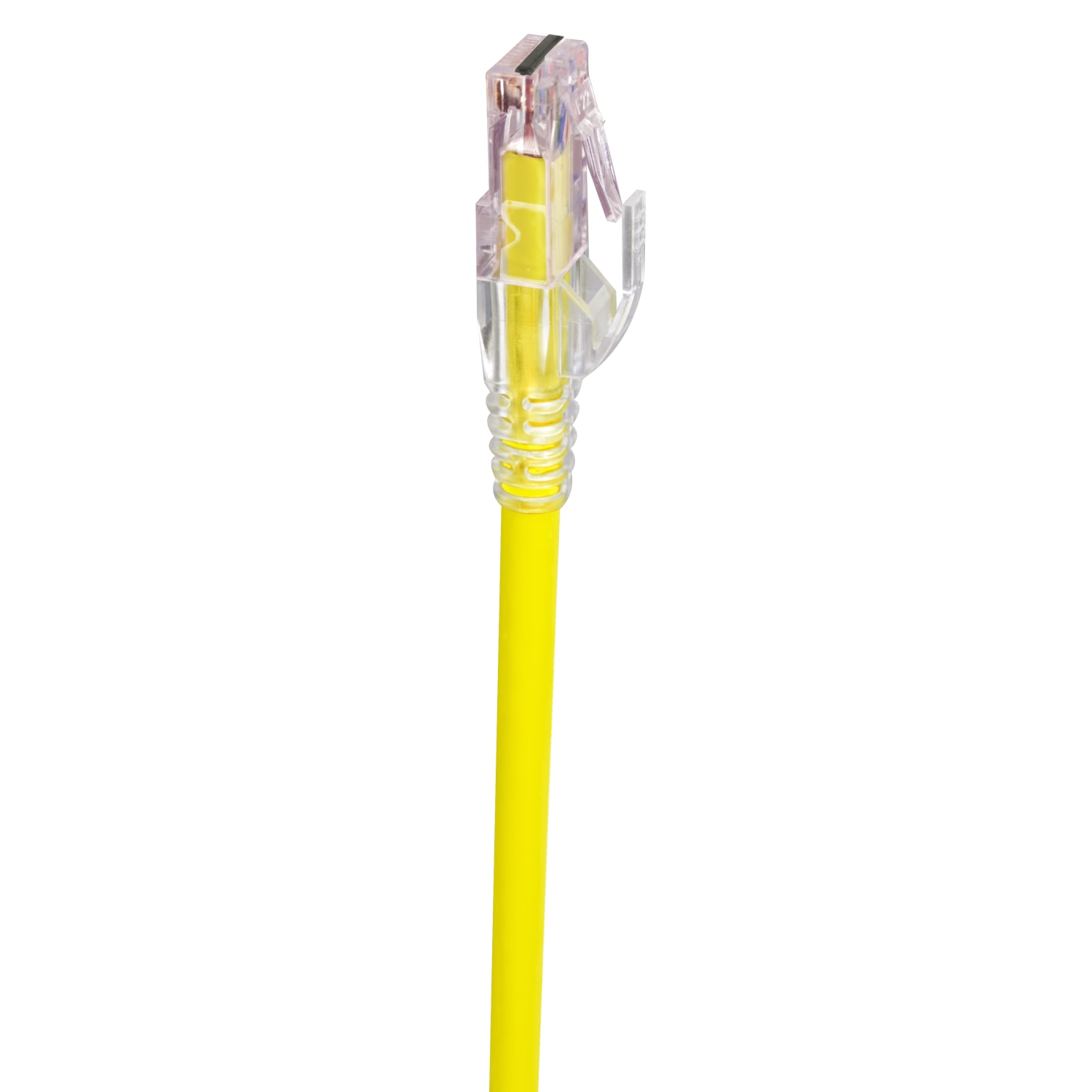

Simply45 RJ45 Modular Pass-Through plug CAT6/6a uskærmet

S45-1700P
SIMPLY45 MODULAR PLUG RJ45 CAT6

Type: RJ45 Uskærmet Pass-Through Modular stik
Passer til kabeltype: 23AWG massiv kobber (Cat6/6a UTP)
Leder: 1.05 mm - 1.2 mm
Max kabel diameter: 7.4 mm
Farve: Tonet rød
Antal: 100 stk. i plastik bøtte

Supports: PoE/POH
Kontakt materiale: Phosphor Bronze 0,3048 mm
Standard: ANSI/TIA 568-D.2; ISO/IEC 11801 Class D; ANSI/TIA 1096-A; IEC 60603-7
Brandhæmmende: CMP, CMR, CM, CMX, LSZH op til B2ca EuroClass
Flamme automatisk slukning: IEC 60695-11-10, UL94 V0 Commercial Rated
Stik tolerance: ANSI/TIA-1096-A

Aflaster: Benyt varenr. S45-B002

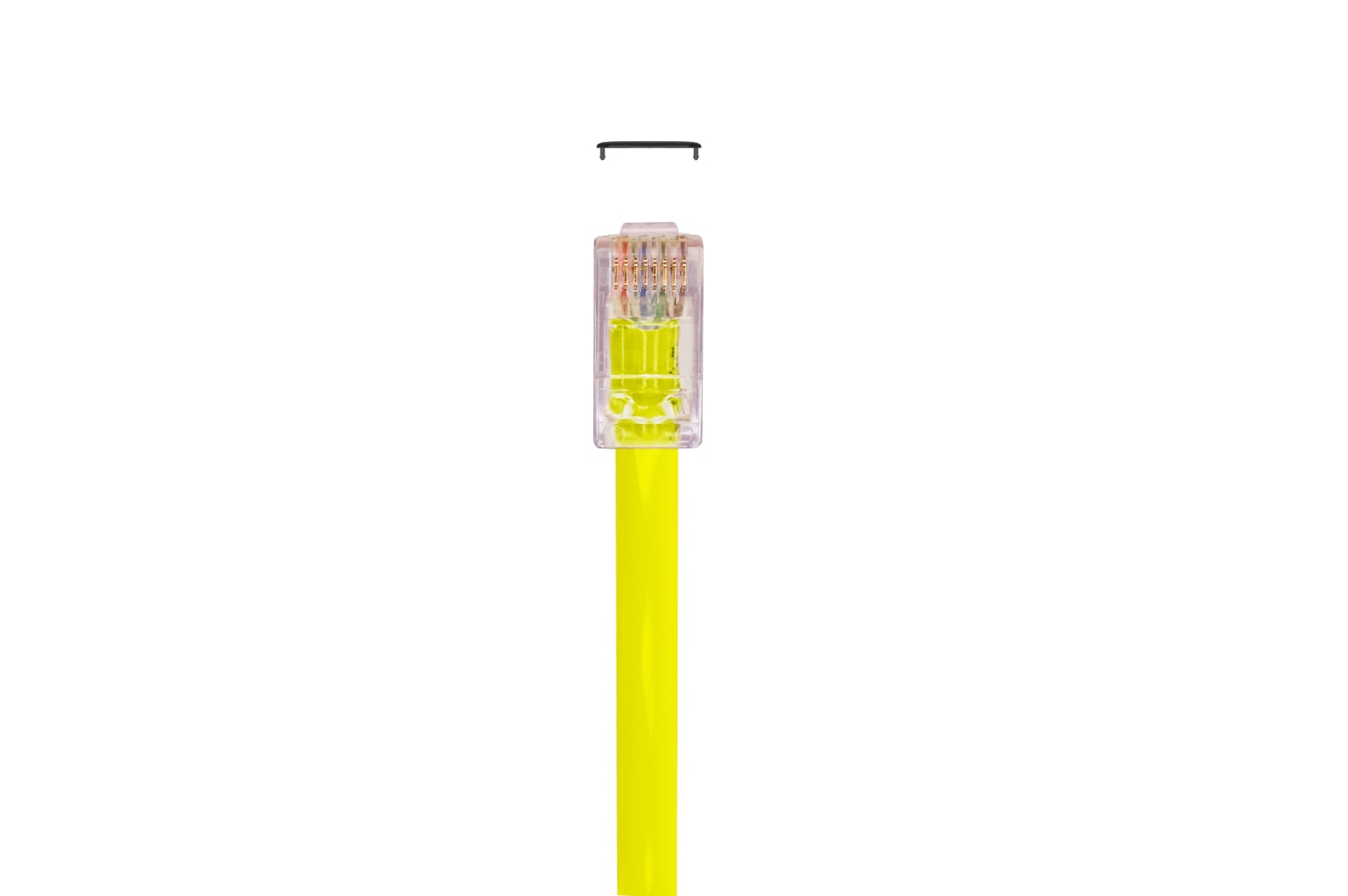

Til dette stik medfølger Cap45®. Det er et isoleringsdæksel, der klikkes på forsiden af det gennemgående RJ45-stik efter afslutning, og dækker de udsatte ledningsender. Cap45® forhindrer utilsigtet elektrisk kortslutning i RJ45 stikket, på grund af forkert trimmede ledere.

Hvad er Simply45?

Firmaet har en lang historik med at producere mange typer af kabler.
Her i blandt netværkskabler.
Med udgangspunkt i, at det skal være nemt for dig som installatør at montere stik på netværkskabler, har de udviklet Simply45.

Tidligere erfaring med salg og distribution af Pass-Through RJ45 stik, gjorde at man tog udgangspunkt i denne type stik. Pass-Through stik er af typen, hvor man kører alle 8 ledere igennem stikket inden det crimpes. Det giver en hurtig montering af stik, også for den ikke øvede.

Et udviklingsarbejde der startede med at se på hvilke udfordringer, der var med eksisterende RJ45 stik på markedet.
Interview med en lang liste af installatører, gav hurtigt et overblik over hvor der var plads til forbedring.
Samtidig lavede man en grundig gennemgang og test, af RJ45 stik og værktøj som allerede var på markedet.

Nu var man klar til at se på hvordan håndteringen af RJ45 Pass-Through stik kunne forbedres.

Kvalitet
Stikket skal holde i lang tid, og have en god forbindelse.
For at sikre at stikket holder længe, benytter man 3 gribere til hver leder, hvor mange andre producenter kun benytter 2. Se billede.

Metallerne på stifterne skal være af høj kvalitet.
De korrekte specifikationer for at lave et RJ45 stik, er 50 µm tyk 24ct guldbelagt over et fosfor bronze metal lag med 100 µ nikkelbelægning. Dette giver det højeste niveau af elektrisk signalydelse i løbet af stikkets levetid.

Brug det rigtige kabel
Der er 2 vigtigste faktorer for at få det perfekte stik.
5.Diameter på den enkelte tråd.
6.Diameter på netværkskablet.
Disse mål skal passe til stikket.
Det fremgår tydeligt på alle Simply45 hvilke kabler du skal bruge.

Har du fat i det rigtige stik?
Stikkene er farvetonede, så du kan nemt se forskel på de forskellige stik, og sikre dig at du benytter det rigtige stik.

Praktisk emballage
Stik leveres i praktiske beholdere, med stort låg, så du kan tage stikkene op enkeltvis. Låget matcher den farvetone som stikkene har.
Aflastere kommer i kraftige poser med genluk.

Værktøjet
Du får et værktøj, som er optimeret til at give dig perfekte stik.
Vores crimp tang er lavet, så den giver et ensartet tryk på stikket når det crimpes.
Det giver dig en bedre terminering.
Du bruger færre kræfter, og kan lave flere stik, før du bliver træt i hånden.

Brug vores crimp værktøj S45-C101, for det bedste resultat.
Kan med fordel bruges sammen med vores bidetang S45-801.
Til af isolering anbefales S45-S01BL (Blå) eller S45-S01YL (Gul).
