Weidmüller Skilleklemme WTR 2.5, skrue/skrue, 1855610000, beige

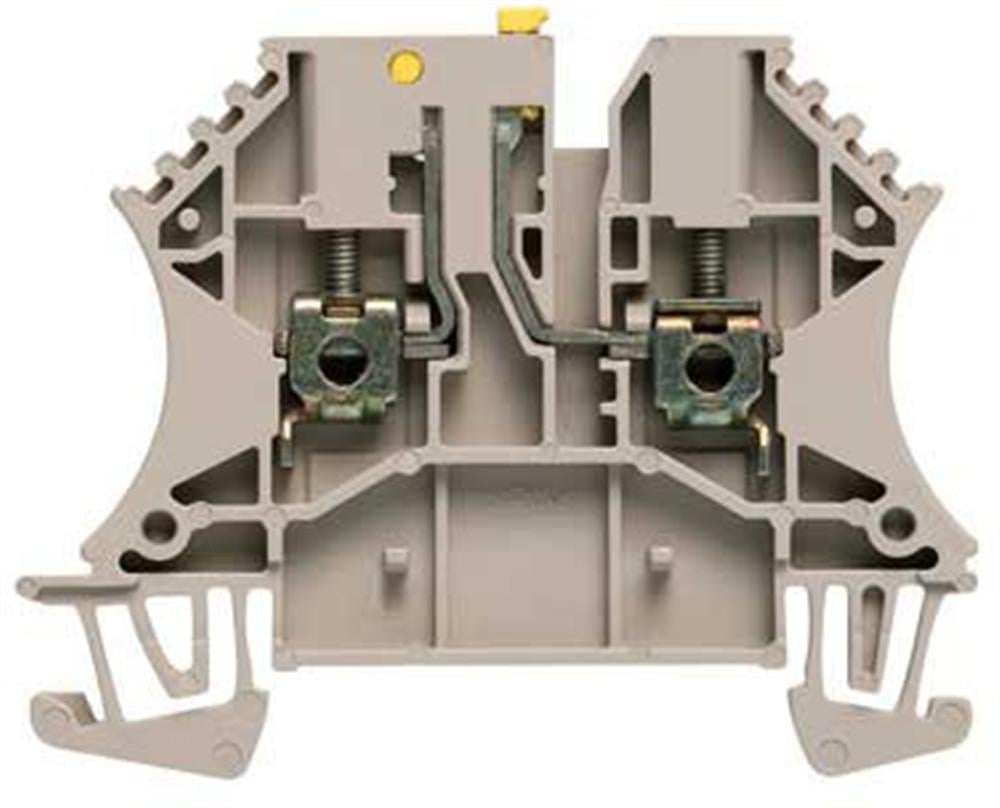

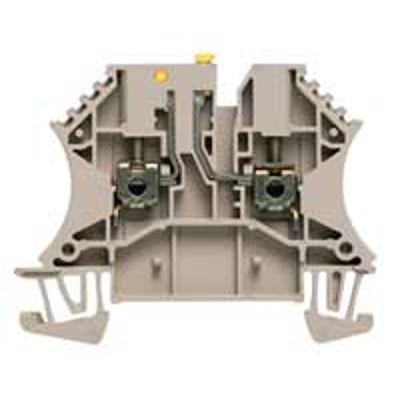

Beige Weidmüller WTR 2.5-skilleklemme set forfra med to synlige skrueforbindelser og gul skillearm.Weidmüller WTR 2.5-skilleklemme set tæt forfra med synlige metaldele, to skrueklemmer og den svingbare skillemekanisme.Hele den beige Weidmüller WTR 2.5-skilleklemme ses forfra med to skrueforbindelser og gul skillearm øverst.Weidmüller WTR 2.5-skilleklemme set lige forfra; den beige krop, de to skrueforbindelser og gule arm ses tydeligt.
PRISGARANTI
400+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 25/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 25/11
GLS Erhverv49,00 kr.Onsdag d. 25/11
GLS Hjemmelevering59,00 kr.Onsdag d. 25/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 24/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Weidmüller
Weidmüller WTR 2.5 skilleklemme med skrueforbindelser til DIN-skinne 35 mm. Mærkeværdier: 500 V og 24 A. Beige. Læs mere…
  • Varenr.:
    7921069835
  • EAN nr.:
    4032248458417
  • Typenr.:
    01855610000, 1855610000, WTR 2.5
pr. stk. inkl. moms
39,00 kr.

Måske interessant?

Beskrivelse

Skilleklemme til DIN-skinne

Weidmüller WTR 2.5 er en beige skilleklemme med skrueforbindelse på begge sider. Den monteres på DIN-skinne 35 mm og har én række med to klemmepositioner. Tilslutningen er placeret sidelæns, og spalten er svingbar.

  • Mærkespænding: 500 V
  • Mærkestrøm: 24 A
  • Lederområde, entrådet: 0,5–4 mm²
  • Lederområde, flertrådet: 1,5–4 mm²
  • Lederområde, fintrådet uden tylle: 0,5–4 mm²
  • Lederområde, fintrådet med tylle: 0,5–2,5 mm²
  • Mål: længde 60 mm, højde 60 mm, bredde 5,1 mm og dybde 48 mm
  • Højde ved lavest mulige monteringsflade: 48 mm
  • Driftstemperaturområde: −50 til 120 °C
  • Afslutningsplade kræves
  • Ingen tværgående adskillelse, ingen internt forbundne trin og intet integreret teststik

Materialer og konstruktion

Isoleringsmaterialet er termoplastisk. WDU-serien er beskrevet med polyamidmaterialet Wemid, CTI 600 og UL 94-brændbarhedsklasse V0. Materialet er termisk stabilt op til 120 °C og angivet som halogen- og fosforfrit. Spændbøjlen er fremstillet af hærdet stål, og strømskinnen er af fortinnet kobber.

Den elastiske spænding i klembøjlen kompenserer for ændringer ved temperatursvingninger. Klemmen leveres med åben spændbøjle, og udformningen af ledningstragten fører lederen ind mod spændbøjlen. Konstruktionen centrerer både små og store ledere samt to ens ledere, når de monteres i samme klembøjle. Klemskruen skal ikke efterspændes.

Kompatibilitet og WDU-serien

WTR 2.5 indgår i Weidmüllers WDU-række af rækkeklemmer og ledningsklemmer. WDU-sortimentet omfatter ledertværsnit fra 0,05 til 300 mm². W-standardens designstørrelser dækker 2,5–10 mm², mens W-kompaktserien har mindre fysisk størrelse, kendes på bogstavet N i typebetegnelsen og dækker ledertværsnit fra 0,05 til 150 mm².

  • Skruelasker WQV og plug-in-lasker ZQV kan vælges efter behov.
  • Lasker med op til 10 poler fås som standard til 2,5 og 4 mm².
  • ZQV-lasker kan tilpasses i længde og antal kontaktpunkter.
  • WDU-serien kan i visse tilfælde godkendes til montering af to ens ledere i samme klembøjle.
  • Visse WDU-versioner kan under bestemte forhold anvendes med aluminiumsledere.

Standarder og identifikation

WDU-klemmerne er typetestet efter IEC 60947-7-1/-2/-3. W-serien har nationale og internationale godkendelser, herunder UL- og CSA-godkendelser, og er certificeret til jernbaneapplikationer. Mange W-klemmer er certificeret til jernbanebrug efter EN 61373. Serien har desuden ATEX-godkendelse. Materialerne er angivet som værende i overensstemmelse med RoHS-kravene.

  • Typebetegnelser: WTR 2.5, 1855610000 og 01855610000
  • Produktnummer: 7921069835
  • EAN: 4032248458417

Specifikationer

  • Varenummer:
    7921069835
  • EAN nummer:
    4032248458417
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    01855610000, 1855610000, WTR 2.5
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afslutningspalde kræves:
    Ja
  • Antal af niveauer:
    1.0
  • Antal klemmepositioner pr. niveau:
    2.0
  • Bredde:
    5.1 mm
  • Bredde/gitter-dimension:
    5.1 mm
  • Driftstemperaturområde:
    -50 - 120 °C
  • Dybde:
    48.0 mm
  • Elektrisk tilslutning type 1:
    Skrueforbindelse
  • Elektrisk tilslutning type 2:
    Skrueforbindelse
  • Farve:
    Beige
  • Flammehæmmende klasse af isoleringsmaterialer ACC. med UL94:
    V0
  • Højde:
    60.0 mm
  • Højde ved lavest mulig monteringsflade:
    48.0 mm
  • Internt forbundne trin:
    Nej
  • Isoleringsmateriale:
    Termoplastisk
  • Længde:
    60.0 mm
  • Mærkespænding:
    500.0 V
  • Mærkestrøm I:
    24.0 A
  • Max ledertværsnit entrådet:
    0.5 - 4 mm²
  • Max ledertværsnit fintrådet uden tylle:
    0.5 - 4 mm²
  • Max ledertværsnit fintrådet med tylle:
    0.5 - 2.5 mm²
  • Max ledertværsnit flertrådet:
    1.5 - 4 mm²
  • Med integreret teststik:
    Nej
  • Monteringsmetode:
    DIN-skinne 35 mm
  • Tilslutningsposition:
    Sidelæns
  • Type af spalte:
    Svingbar
  • Type tværgående adskillelse:
    Ingen
  • Producent/forhandler:
    Weidmüller
