Weidmüller Skilleklemme WTR 2,5/O.TNHE, uden skillestykke, 24 A, 500 V

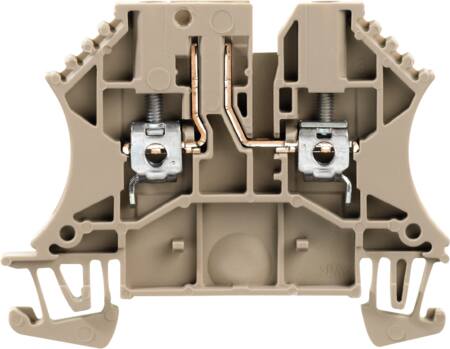

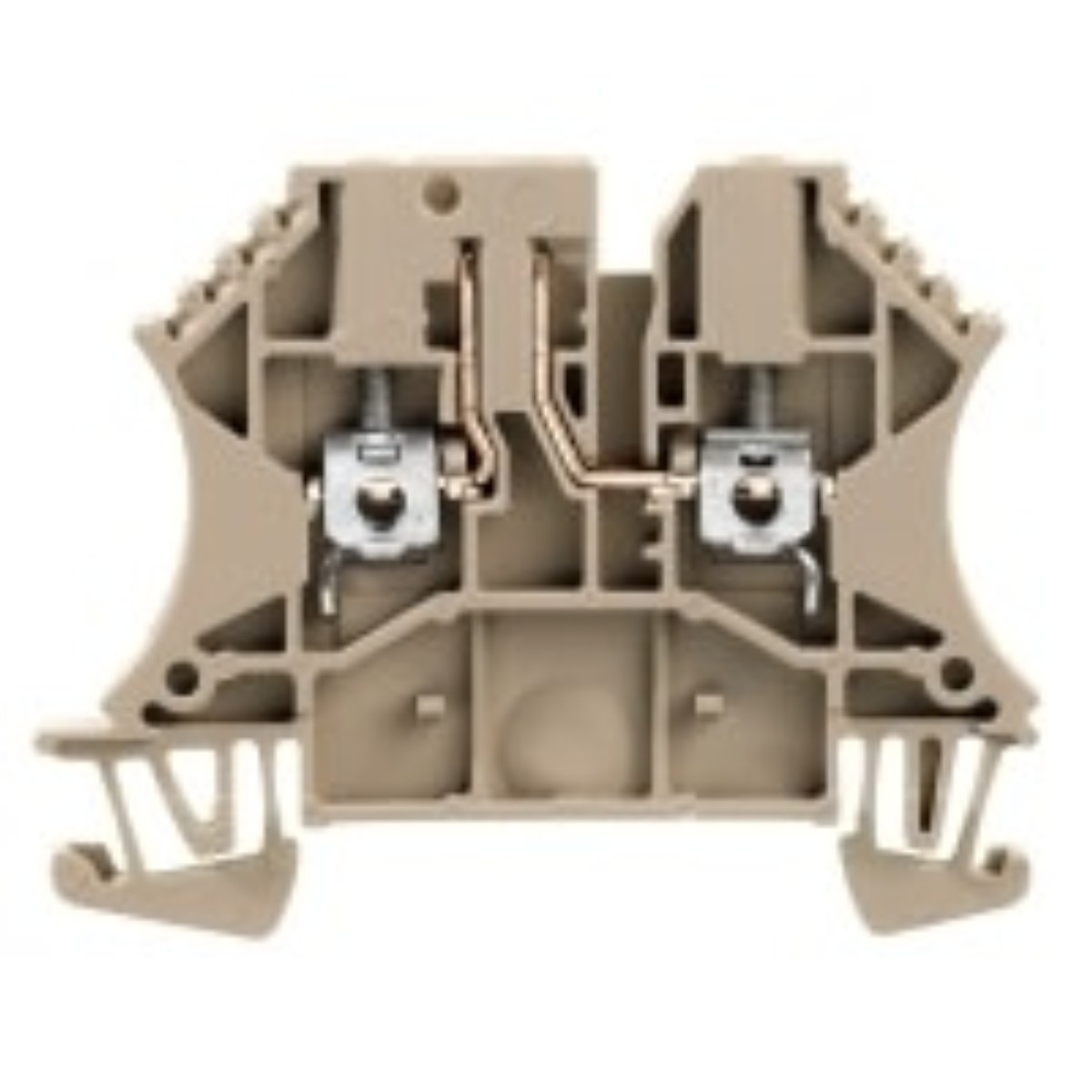

Beige Weidmüller WTR 2,5/O.TNHE skilleklemme set forfra med synlige skrueforbindelser og midterkontakt.Weidmüller WTR 2,5/O.TNHE skilleklemme set lige forfra, hvor de to skrueklemmer og metalforbindelsen ses.Den beige Weidmüller WTR 2,5/O.TNHE skilleklemme set forfra med tydelige fastgørelsesfødder til DIN-skinnen.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres torsdag d. 12/11 - fredag d. 20/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Torsdag d. 12/11 - fredag d. 20/11
GLS Erhverv49,00 kr.Torsdag d. 12/11 - fredag d. 20/11
GLS Hjemmelevering59,00 kr.Torsdag d. 12/11 - fredag d. 20/11
Click&Collect i Svenstrup (9230)0,00 kr.Onsdag d. 11/11 - torsdag d. 19/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket Weidmüller
Weidmüller WTR 2,5/O.TNHE skilleklemme til 35 mm DIN-skinne med skrueforbindelse, 24 A og 500 V. Uden skillestykke. Læs mere…
  • Varenr.:
    7921071357
  • EAN nr.:
    4032248404889
  • Typenr.:
    8731700000, WTR 2.5/O.TNHE
pr. stk. inkl. moms
34,50 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Produktbeskrivelse

Weidmüller WTR 2,5/O.TNHE er en skilleklemme med skrueforbindelse og én etage med to klemmepositioner. Klemmen er beregnet til montering på 35 mm DIN-skinne og leveres uden skillestykke. Produktteksten angiver også, at den er uden kniv.

Typebetegnelse: 8731700000. Produktnummer: 7921071357. EAN: 4032248404889.

Elektriske data og tilslutning

  • Mærkestrøm: 24 A
  • Mærkespænding: 500 V
  • Skrueforbindelse på begge tilslutninger
  • Lederens tilslutningsposition: sidelæns
  • Lederareal: 0,05–4 mm² for entrådede, flertrådede og fintrådede ledere uden tylle
  • Fintrådet leder med tylle: 0,05–2,5 mm²
  • Ét niveau med to klemmepositioner; trinene er ikke internt forbundne
  • Ingen integreret teststik, tværgående adskillelse eller spalte
  • Afslutningspalde kræves

Mål og materialer

  • Farve: beige
  • Isoleringsmateriale: termoplastisk
  • Bredde: 5,1 mm
  • Længde: 60 mm
  • Højde: 60 mm
  • Dybde: 48 mm
  • Højde ved lavest mulig monteringsflade: 48 mm
  • Driftstemperaturområde: −50 til 120 °C
  • Brændbarhedsklasse for isoleringsmaterialet: UL 94 V-0

Konstruktion og tilbehør i W-serien

Leverandøroplysningerne for W-serien beskriver spændbøjler af hærdet stål og kobberstrømskinner med fortinnet overflade. Den elastiske spænding i klembøjlen kompenserer for ændringer ved temperatursvingninger. Serien beskrives også med en åben spændbøjle, en ledningstragt, der fører lederen ind mod spændbøjlen, og en konstruktion, der centrerer ledere i forskellige størrelser. Oplysningerne angiver, at klembøjlen kan holde to ens ledere, og at forbindelsen ikke kræver efterspænding.

W-serien kan anvendes med skruelasker (WQV) eller plug-in-lasker (ZQV), afhængigt af udførelsen. Lasker med op til 10 poler fås som standard til 2,5 og 4 mm². ZQV-lasker kan tilpasses i længde og kontaktpunkter. WDU-seriens klemmekroppe beskrives som fremstillet af polyamidmaterialet Wemid med CTI 600 og termisk stabilitet op til 120 °C. Serieoplysningerne angiver desuden, at materialet er uden halogen og fosfor.

W-standardserien beskrives med samme designstørrelse fra 2,5 til 10 mm² og et samlet ledningsstørrelsesområde fra 0,05 til 300 mm². W-kompakt-serien er mindre fysisk og kendes på bogstavet N i typebetegnelsen; dens angivne ledningsstørrelsesområde er 0,05–150 mm². Disse intervaller gælder serieoplysningerne og er ikke klemmens tilslutningsområde.

Standarder og godkendelser

Leverandøroplysningerne for W-serien nævner typeprøvning efter IEC 60947-7-1/-2/-3 samt nationale og internationale godkendelser, herunder UL og CSA. De beskriver også godkendelser til jernbaneapplikationer efter EN 61373 og ATEX. Nogle WDU-varianter er under bestemte betingelser godkendt til tilslutning af to ens ledere eller aluminiumsledere. Oplysningerne angiver desuden overensstemmelse med RoHS-kravene.

Specifikationer

  • Varenummer:
    7921071357
  • EAN nummer:
    4032248404889
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    8731700000, WTR 2.5/O.TNHE
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afslutningspalde kræves:
    True
  • Antal af niveauer:
    1.0
  • Antal klemmepositioner pr. niveau:
    2.0
  • Bredde:
    5.1 mm
  • Bredde/gitter-dimension:
    5.1 mm
  • Driftstemperaturområde:
    -50 - 120 °C
  • Dybde:
    48.0 mm
  • Elektrisk tilslutning type 1:
    Skrueforbindelse
  • Elektrisk tilslutning type 2:
    Skrueforbindelse
  • Farve:
    Beige
  • Flammehæmmende klasse af isoleringsmaterialer ACC. med UL94:
    V0
  • Højde:
    60.0 mm
  • Højde ved lavest mulig monteringsflade:
    48.0 mm
  • Internt forbundne trin:
    False
  • Isoleringsmateriale:
    Termoplastisk
  • Længde:
    60.0 mm
  • Mærkespænding:
    500.0 V
  • Mærkestrøm I:
    24.0 A
  • Max ledertværsnit entrådet:
    0.05 - 4 mm²
  • Max ledertværsnit fintrådet uden tylle:
    0.05 - 4 mm²
  • Max ledertværsnit flertrådet:
    0.05 - 4 mm²
  • Med integreret teststik:
    False
  • Monteringsmetode:
    DIN-skinne 35 mm
  • Tilslutningsposition:
    Sidelæns
  • Type af spalte:
    Ingen
  • Type tværgående adskillelse:
    Ingen
  • Producent/forhandler:
    Weidmüller
