Knækboltmuffe til Al/Cu-ledere, 10-50 mm², klasse 1-2, 1-36 kV

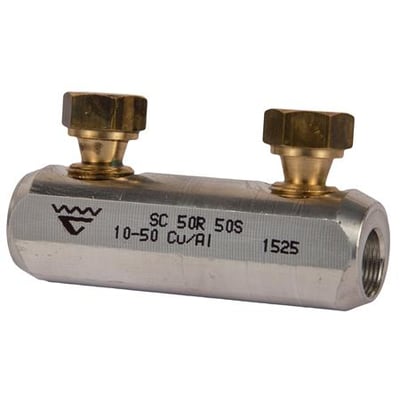

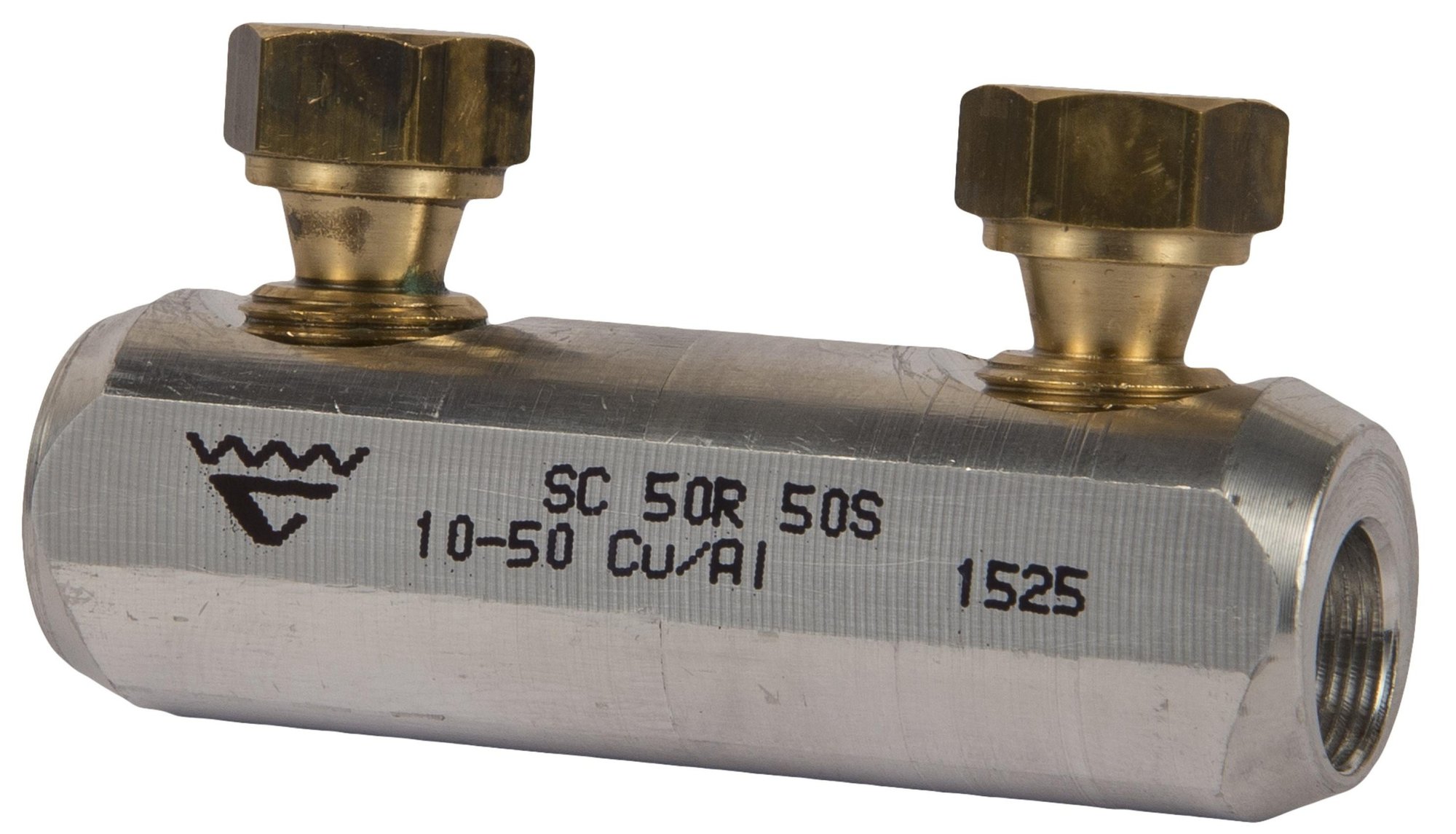

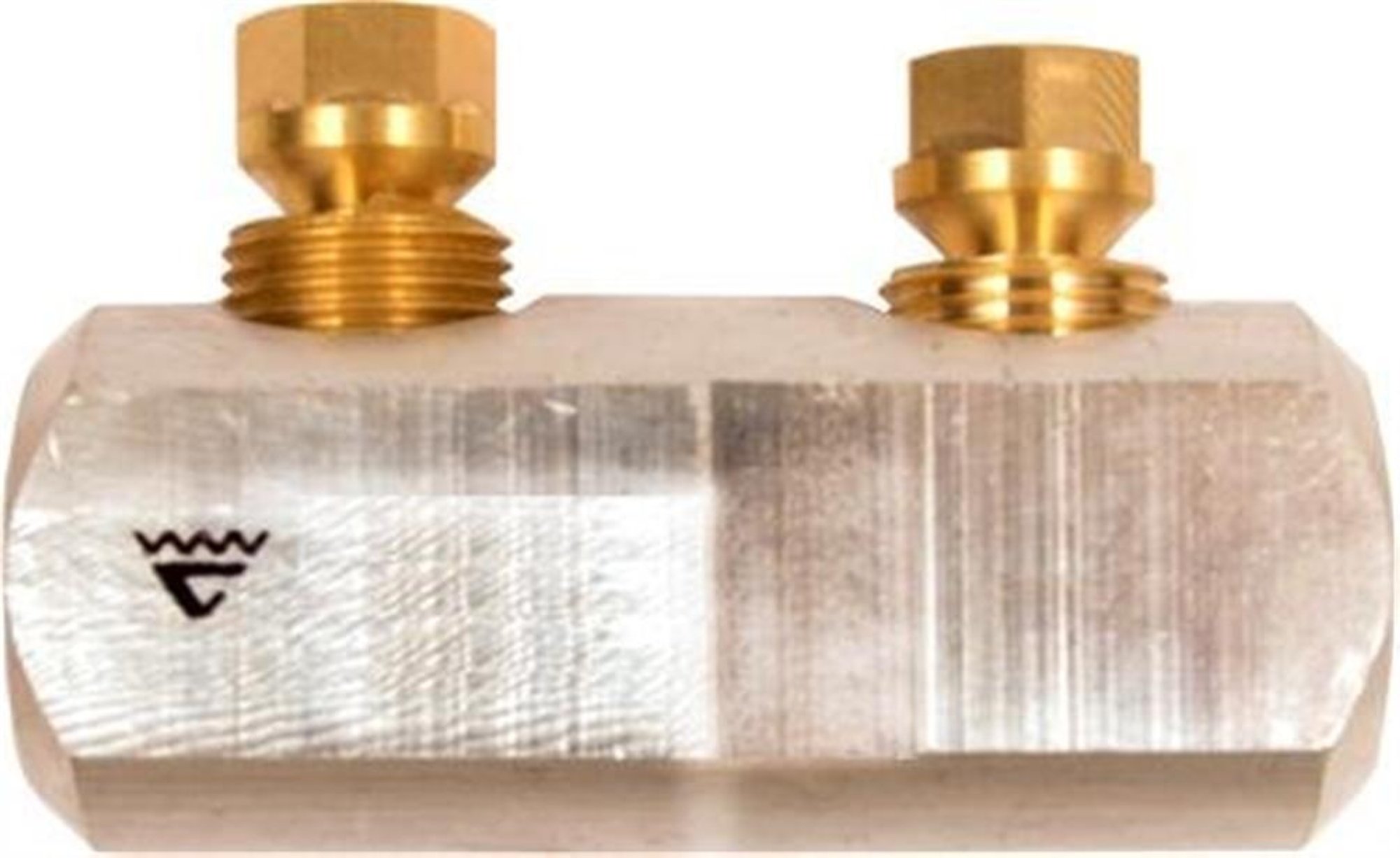

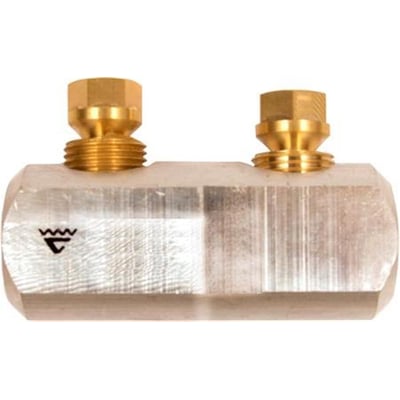

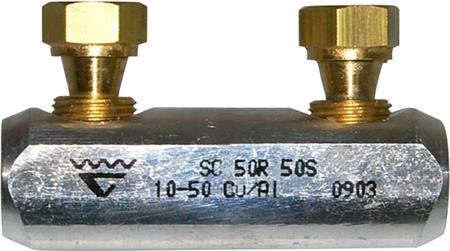

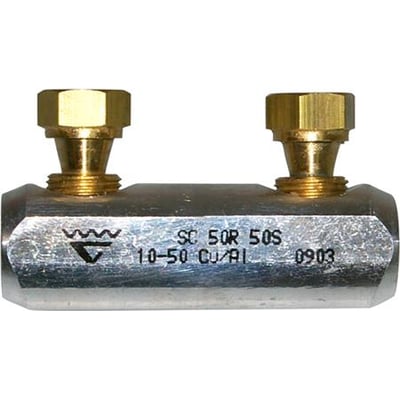

Elpress knækboltmuffe til Al/Cu-ledere på 10-50 mm² med sølvfarvet muffe og to messingfarvede bolte.Elpress knækboltmuffe til Al/Cu-ledere på 10-50 mm² med synlig SC 50R 50S-mærkning og to bolte.Elpress knækboltmuffe til Al/Cu-ledere på 10-50 mm² set skråt fra enden med gevindskåret åbning.
PRISGARANTI
10+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres tirsdag d. 3/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Tirsdag d. 3/11
GLS Erhverv49,00 kr.Tirsdag d. 3/11
GLS Hjemmelevering59,00 kr.Tirsdag d. 3/11
Direkte levering149,00 kr.Mandag d. 2/11
Click&Collect i Svenstrup (9230)0,00 kr.Mandag d. 2/11
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket Elpress
Uisoleret knækboltmuffe til aluminium- og kobberledere i klasse 1-2. Med fortinnet overflade, formonterede messingbolte og skillevæg. Læs mere…
  • Varenr.:
    2921120203
  • EAN nr.:
    7393487041899
  • Typenr.:
    7320-010100, SC50R50S
pr. stk. inkl. moms
88,00 kr.

Andre købte også

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Knækboltmuffe til aluminium og kobber

Denne uisolerede knækboltmuffe er beregnet til samling af aluminium- og kobberledere i klasse 1 og 2. Den kan anvendes til flertrådede og massive ledere, men ikke til fleksible ledere i klasse 5. Muffen er udført i aluminiumslegering med fortinnet overflade og har en skillevæg, der forebygger væskegennemløb og olielækage.

Tværsnit og tilslutninger

  • Produktbeskrivelsen angiver AL/CU RM/RE 10-50 mm² og AL/CU SM/SE 10-50 mm².
  • Runde kabeltværsnit er angivet til 10-50 mm², og sektorformede kabeltværsnit til 16-50 mm².
  • En leverandørbeskrivelse angiver rund Cu RE 10-35 mm², mens et specifikationsfelt angiver Cu RE 10-50 mm².
  • Detaljerede specifikationsfelter angiver Cu SM 16-50 mm² samt Al SM/SE 16-50 mm².
  • Tilslutningsgevindets metriske dimension er 12,0.

En generel leverandørbeskrivelse af skruemuffer angiver runde tværsnit fra 10-630 mm² og sektorformede tværsnit fra 16-240 mm². Disse seriedata er bredere end de angivne størrelser for denne variant.

Knækbolte og anvendelse

Messingboltene er formonterede og har lav friktion. Forbindelsen opnås ved at tilspænde boltene, indtil de knækker af. Ved samling af skærmledere på 6-35 mm² anvendes indlæg SC95N/PEN til samling af kablets kobberskærm. Håndværktøj ISL2201 kan anvendes til at holde muffen eller kabelskoen under fastgørelsen.

Tekniske oplysninger

  • Spændingsområde: 1-36 kV, til lav- og mellemspænding.
  • Opfylder kravene i IEC 61238-1:2003.
  • Typebetegnelser: 7320-010100 og SC50R50S.
  • Leveres i forseglede plastposer.

Specifikationer

  • Varenummer:
    2921120203
  • EAN nummer:
    7393487041899
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    7320-010100, SC50R50S
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Isolering:
    Uisoleret
  • Klasse:
    1-2
  • Ledermateriale:
    Aluminium/kobber
  • Materiale:
    Al-Cu ( Aluminium / Kobber )
  • Med afriverhoved:
    True
  • Min. AWG størrelse:
    Andet
  • Nominelle tværsnit aluminium, SE:
    10 - 50 mm²
  • Nominelle tværsnit kobber, RM:
    10 - 50 mm²
  • Nominelle tværsnit kobber, SM:
    16 - 50 mm²
  • Overfladebehandling:
    Fortinnet
  • Størrelse:
    10-50 / 10-50mm2
  • Tilslutningsgevind, metrisk dimension:
    12.0
  • Producent/forhandler:
    Elpress
