| Metode | Pris | Leveres |
|---|---|---|
| GLS Pakkeshop | 39,00 kr. | Tirsdag d. 24/11 |
| GLS Erhverv | 49,00 kr. | Tirsdag d. 24/11 |
| GLS Hjemmelevering | 59,00 kr. | Tirsdag d. 24/11 |
| Direkte levering | 149,00 kr. | Mandag d. 23/11 |
| Click&Collect i Svenstrup (9230) | 0,00 kr. | Mandag d. 23/11 |
- Varenr.:3323140330
- EAN nr.:3606489524616
- Typenr.:CCT15369
Måske interessant?
Beskrivelse

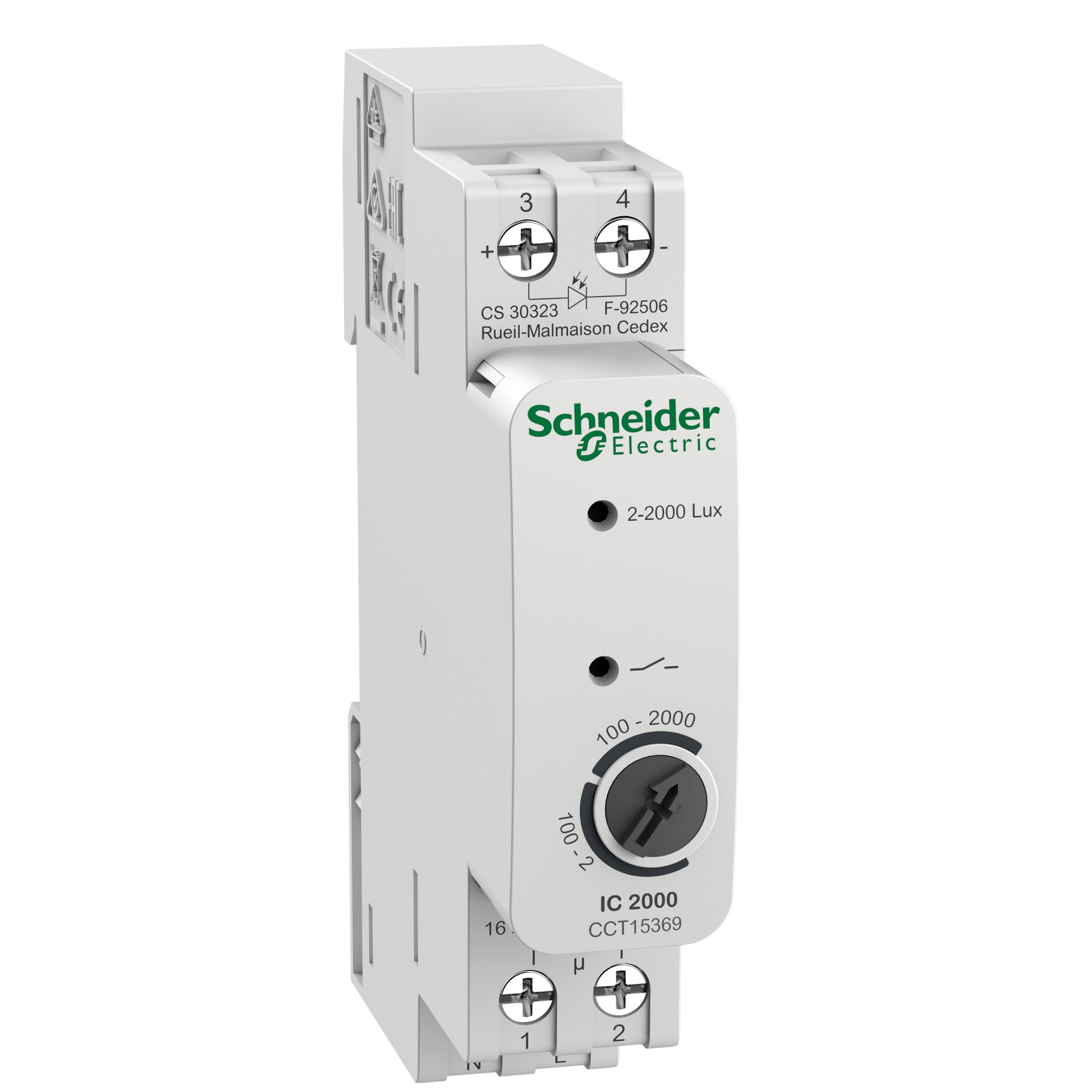

Skumringsrelæ til styring af belysningssystemer. Relæet monteres på TH35 DIN-skinne i henhold til EN 60715 og leveres uden lyssensor. Tærskelværdien kan indstilles fra 2 til 2000 lx. Tilkobling er forsinket ca. 20 sekunder, og frakobling er forsinket ca. 80 sekunder.
Funktioner og kompatibilitet
- Til styring af belysningssystemer
- Indstilling af lysstyrke: 2–2000 lx
- Forsinkelse: ON ca. 20 sekunder, OFF ca. 80 sekunder
- Til montering på TH35 DIN-skinne
- Ingen impulsindgang og ingen programmerbar natlukning

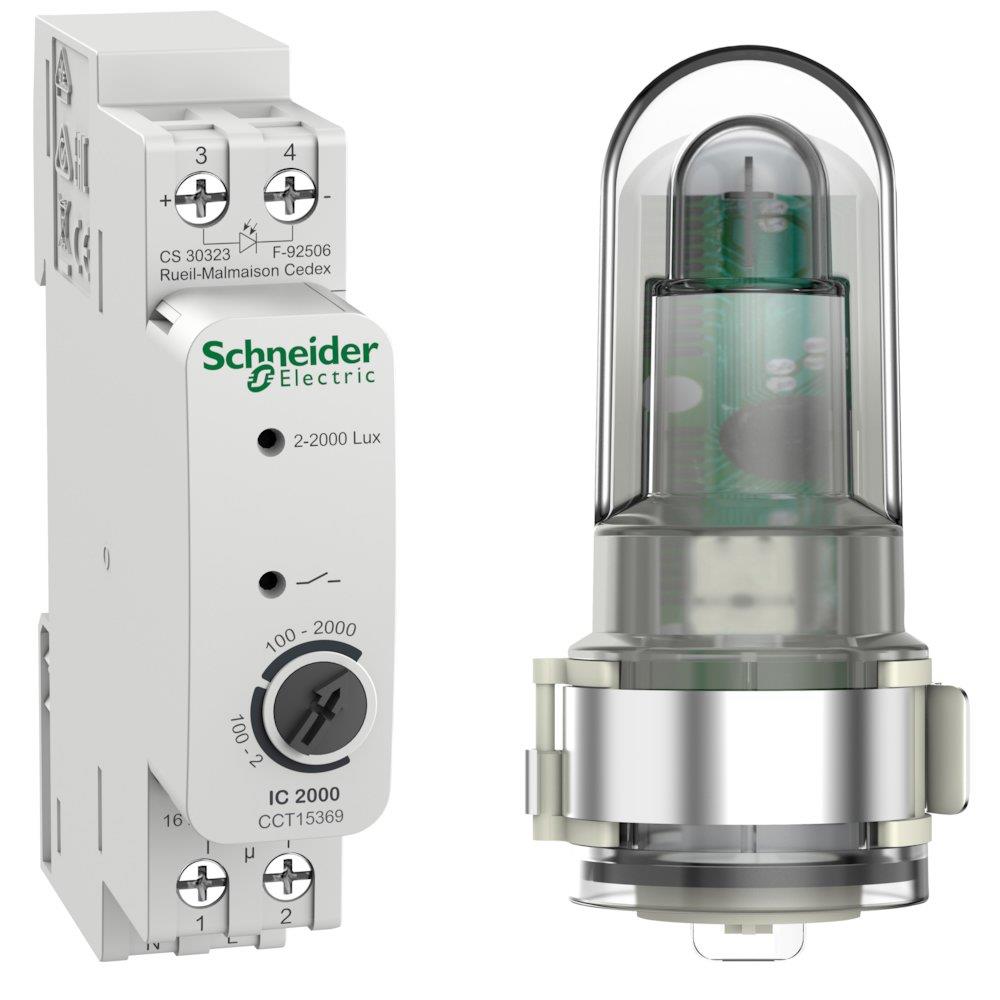

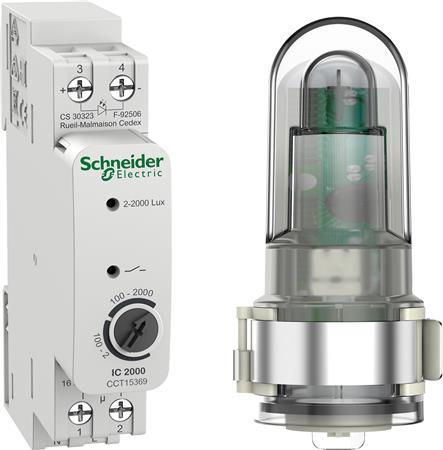

- Kan anvendes med udendørs lyssensor CCT15263 eller indendørs lyssensor CCT15262. Lyssensorer er ikke inkluderet.
- Maksimal rækkevidde pr. lyssensor: 50 meter. Lyssensor monteres på væg.
Elektriske data
- Mærkespænding: 230 V AC, −15 % / +10 %
- Mærkefrekvens: 50–60 Hz
- Maksimal brydekapacitet: 16 A ved 250 V AC og cos φ = 1; 10 A ved 250 V AC og cos φ = 0,6
- Minimal brydekapacitet: 10 mA ved 230 V AC; 100 mA ved 24 V AC/DC
- Tør kontakt
- Maksimal belastning for lysstofrør: 2300 VA; duo-kredsløb: 2300 VA; parallelkompenseret: 730 VA
- Maksimal glødelampebelastning: 2600 W
- Tilslutning med skrueterminaler til stive eller fleksible ledere: 2 × 0,5–2,5 mm² eller maksimalt 1 × 2,5 mm²
- Nøjagtighed: 0,25 sekunder pr. dag ved 25 °C
- Gangreserve: 10 år
- Effektdata: Standby-effekt er angivet til 2 W; samme specifikationslinje indeholder også værdien 200 W.
Beskyttelse og driftsforhold
- Relæets kapslingsklasse: IP20
- Oplyst beskyttelse for indendørs sensor: IP66 på fronten og IP40 på bagsiden ved installation
- Oplyst beskyttelsesklasse for udendørs lyssensor: IP55; lyssensorens isoleringsklasse er II
- Relæets isoleringsklasse: II
- Overspændingskategori: III
- Omgivelsestemperatur: −30 °C til +55 °C
- Transport- og opbevaringstemperatur: −30 °C til +70 °C
- Drifts-, transport- og opbevaringsfugtighed: 90 % RH, ingen kondensering
Mål og identifikation
- Mål: 85,5 × 18 × 67 mm (længde × bredde × højde)
- Modulbredde: 18 mm, svarende til 1 modul
- Indbygningsdybde: 67 mm
- Vægt: 87,5 g i hovedbeskrivelsen; variantoplysninger angiver 111 g for CCT15369
- Typebetegnelse: CCT15369
- Produktnummer: 3323140330
- EAN: 3606489524616
- Oprindelsesland: DE
- Angivne SVHC-stoffer over 0,1 %: bly, Diarylmethane, Diboron-trioxide, Lead-monoxide og Octrizole
Specifikationer
-
Varenummer:3323140330
-
EAN nummer:3606489524616Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:CCT15369Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Varens primære kategori:
-
Beskyttelsesklasse (IP) lyssensor:IP55
-
Beskyttelsesklasse lyssensor:II
-
Impulsindgang:Nej
-
Indbygningsdybde:67.0 mm
-
Justering af lysstyrkeværdi:2 - 2000 lx
-
Kapslingsklasse IP:IP20
-
Mærkefrekvens:50 - 60 Hz
-
Mærkespænding:230.0 V
-
Max. belastning lysstofrør:2300.0 VA
-
Max. belastning lysstofrør (Duo kredsløb):2300.0 VA
-
Max. belastning lysstofrør (parallel kompenseret):730.0 VA
-
Max. brydestrøm (cos phi = 0,6):10.0 A
-
Max. glødelampebelastning:2600.0 W
-
Max. ydeevne pr lysføler:50.0 m
-
Med programmerbar natlukning:Nej
-
Modul-bredde:1.0
-
Modulstørrelse:18
-
Monteringsmåde for lyssensor:Vægmontage
-
Monteringsmetode:DIN-skinne
-
Nominel brydestrøm:16.0 A
-
Spænding:230V
-
SVHC stof over 0,1%:Bly, Diarylmethane, Diboron-trioxide, Lead-monoxide, Octrizole
-
Producent/forhandler:Schneider Electric
